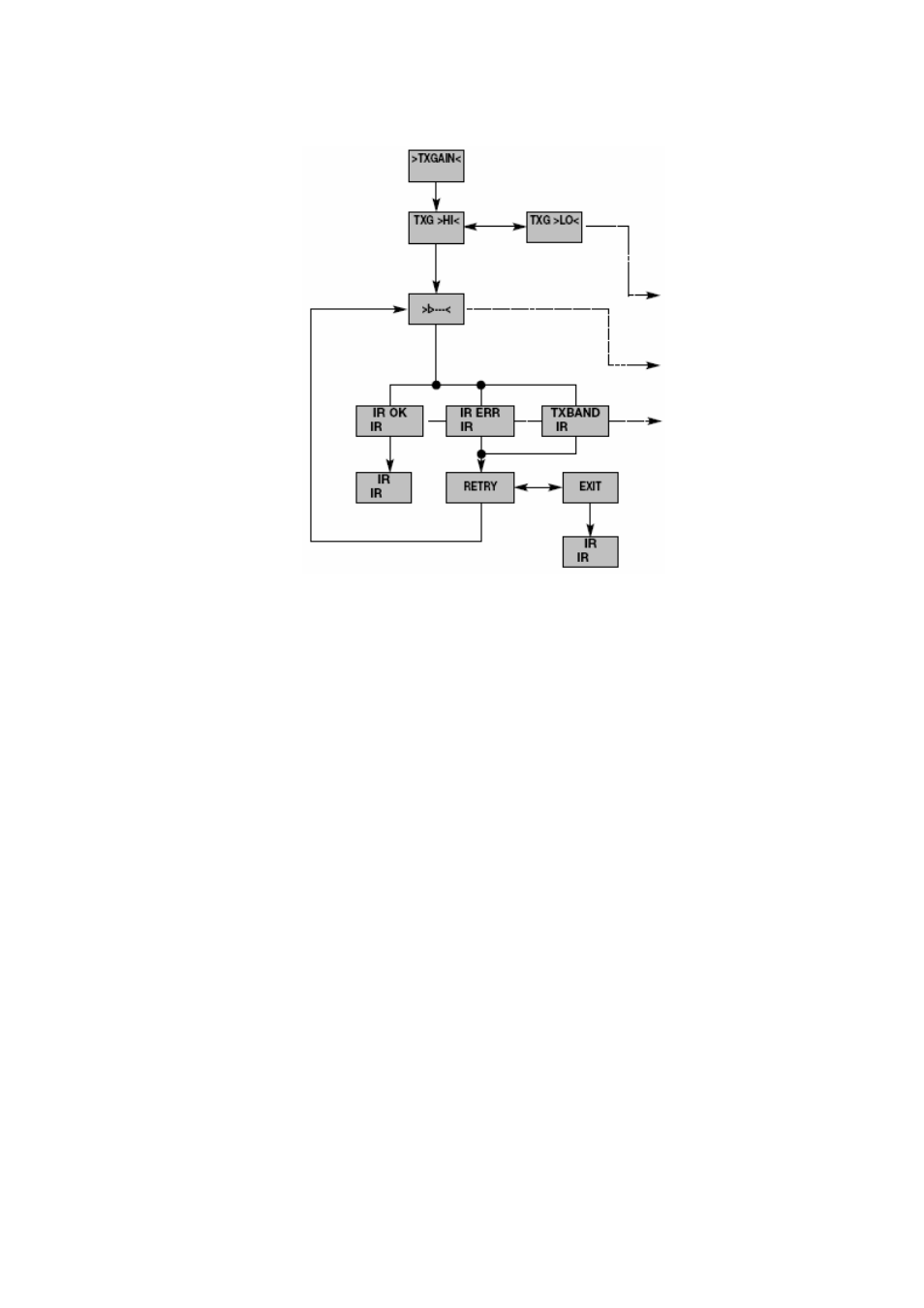

Входная чувствительность ручного передатчика (Рис. 10)
1. Включите питание приемника.
2. Установите переключатель ON – MUTE/PRG – OFF (19) на передатчике в положение
OFF. Светодиод (20) погаснет.
3. Установите переключатель ON – MUTE/PRG – OFF (19) в положение MUTE/PRG. На
дисплее поочередно появится текущая частота и значок Prg IR.
4. Выберите “HI” для ручного передатчика с микрофонным элементом D 880 или “LO”
для ручного передатчика с микрофонным элементом С 900.
5. Направьте инфракрасный порт передатчика (1) на лицевую панель приемника (2) с
расстояния не более 10 см.
IR OK: Передатчик и приемник настроены на одну частоту
IR ERR: Передача данных не возможна
TXBAND: Частотные диапазоны приемника и передатчика не совпадают или уровень
выходного сигнала передатчика завышен/занижен.
Портативный передатчик: Подключение микрофона/инструмента и настройка входной
чувствительности (Рис. 12)
Портативный передатчик PT 400 разработан для использования с микрофонами серии
MicroMic типа L от компании AKG. Если вы хотите использовать с PT 400 другие микрофоны
компании AKG или микрофоны других производителей, имейте в виду, что, возможно, вам
придется перепаять существующий разъем микрофона либо заменить его на 3-контактный
миниатюрный разъем XLR.
Вывод контактов на входном разъеме:
Pin1: экран
Pin2: аудио сигнал
Pin3: напряжение питания
Напряжение 6 вольт для конденсаторного микрофона – на pin 3.
Внимание! Компания AKG не гарантирует, что передатчик PT 400 будет хорошо
работать с оборудованием других производителей, любые неисправности,
возникшие по этой причине, не подлежат гарантийному ремонту.
