Akg WMS 400 - Инструкция (Страница 10)

WMS 400
WMS 400 – это беспроводная микрофонная система, состоящая из стационарного
diversity приемника SR 400, ручного передатчика НТ 400 с микрофонными элементами
D 880 или С 900 и портативного передатчика РТ 400. Приемник и передатчики работают
в поддиапазоне до 30 MHz шириной – от 650 MHz до 863 MHz UHF частоты. В этом
поддиапазоне вы можете установить несущую частоту непосредственно c шагом в
25-kHz или выбрать один из субканалов установленных на приемнике частот.
Приемник SR 400
Приемник имеет два рабочих режима:
В режиме LOCK все функции настройки автоматически запираются для предотвращения
случайного изменения во время исполнения или лекции. Значок LOCK на дисплее
показывает, что приемник работает в этом режиме.
Режим SETUP позволяет вам настраивать и сохранять все параметры приемника. В
режиме SETUP значок LOCK не индицируется.
Посредством инфракрасного сигнала передатчики настраиваются на частоту приемника.
Вы также можете установить чувствительность входного аудио сигнала ручного
передатчика на приемник и передавать эту настройку на передатчик.
Приемник имеет симметричный XLR и несимметричный 1/4'' аудио выходы.
Вы можете использовать приемник отдельно, а также установить его в 19” рэк, используя
комплект для установки в рэк RMU 400.
Дисплей защищен от царапин прозрачной пленкой, которую при желании можно легко
удалить.

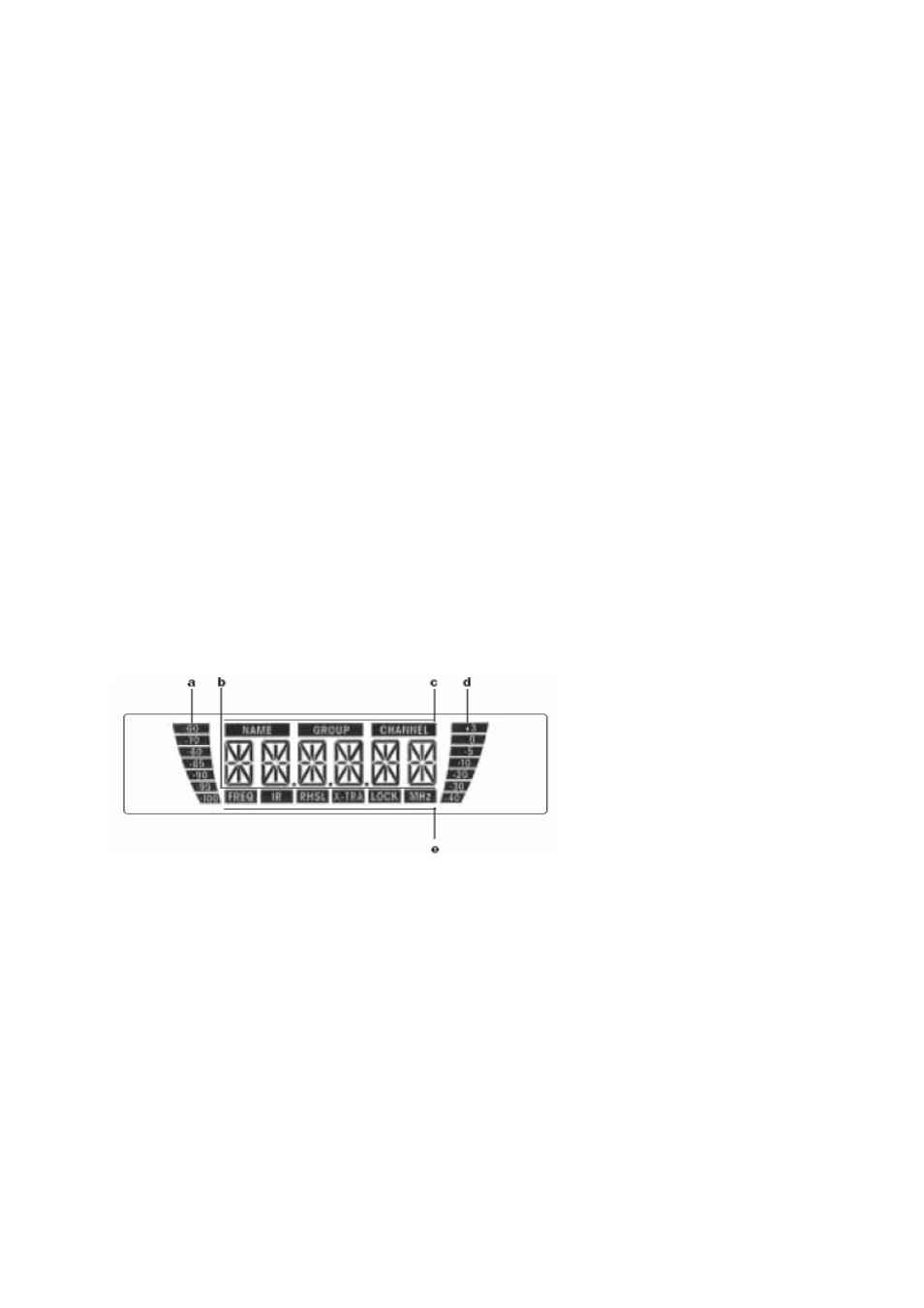

Органы управления (Рис. 1)
1 POWER: включение и выключение устройства.
2 ЖК дисплей: приемник имеет ЖК дисплей с подсветкой:
Дисплей отображает все параметры приемника:
a Уровень получаемого сигнала
b Буквенно-цифровой дисплей текущих установок
с Пресет/имя приемника, группа частот, субканал (высвечивается только в меню пресета
и имени)
d Уровень аудио сигнала
e Параметр для изменения, режим
При активации нескольких предупреждающих функций в критической ситуации загорится
красная подсветка дисплея. В нормальном рабочем режиме горит зеленая подсветка.
3 ← □ →: С помощью этих трех кнопок устанавливаются различные параметры приемника.
• В режиме LOCK:
Краткое нажатие на кнопку ← или →: просмотр меню частот, пресетов и имен.
Длительное нажатие на кнопку □: выбор между режимами LOCK и SETUP.
• Только в режиме SETUP:
Краткое нажатие на кнопку □: Вызов параметра для изменения или подтверждение
выбранного значения.
Краткое нажатие на кнопку →: выбор пункта меню или увеличение значения параметра.
