Инструкция по эксплуатации Portable Winch High Speed gas-powered pulling winch PCW5000-HS
Страница 6
6

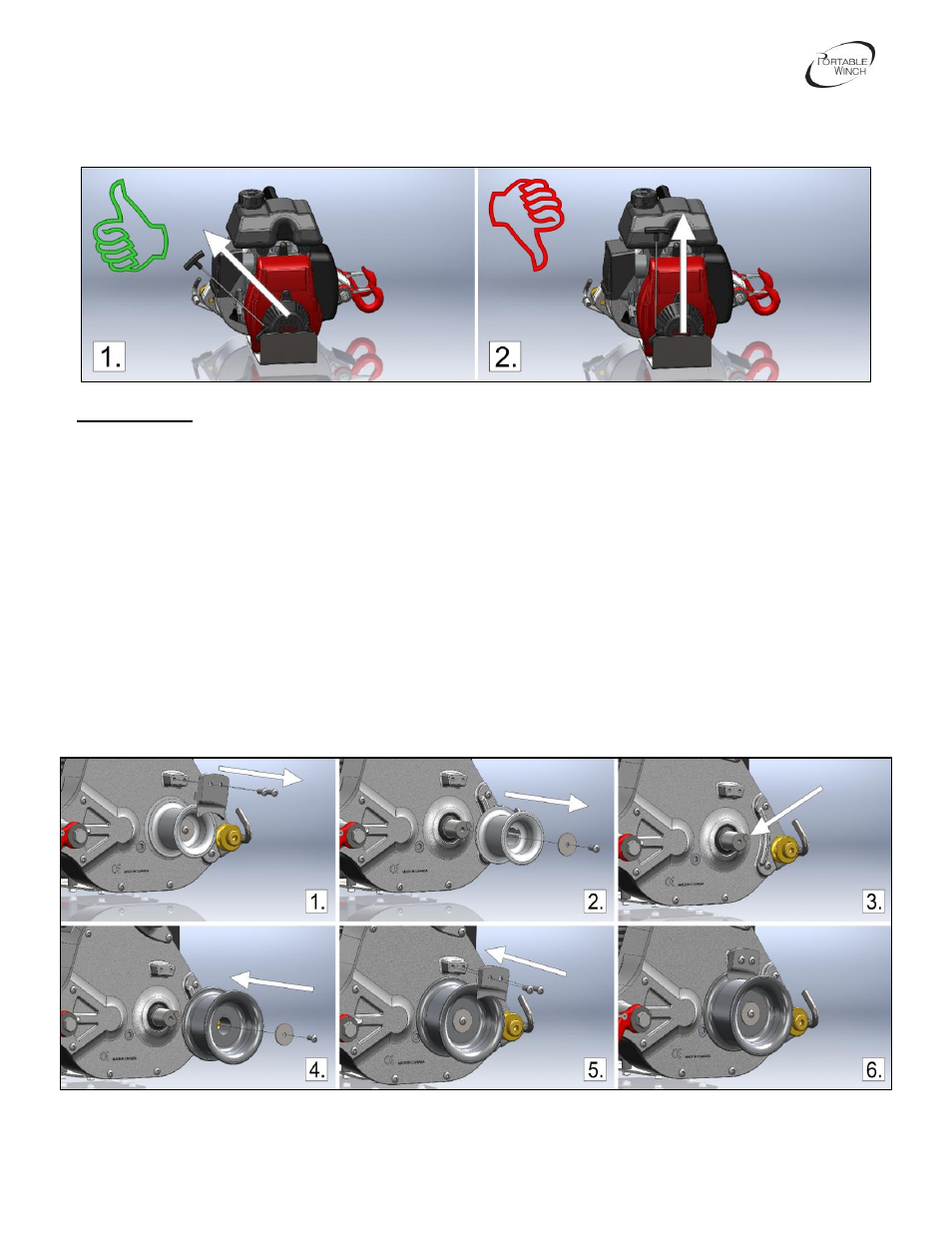

Необходимо тянуть шнуровой стартер по оси отводного отверстия шнура (см. рисунок 1 ниже).
Если тянуть его вертикально (см. рисунок 2 ниже), трение шнура о пластиковый корпус может
повредить шнур и/или корпус.
2.2.4 Барабан
Ваша портативная лебедка Portable Capstan Winch
TM
оборудована барабаном диаметром 57 мм
или 85 мм.
Чтобы заменить барабан, выполните указанные ниже действия по установке. Для всех болтов
необходим шестигранный гаечный ключ на 4 мм, который входит в комплекс лебедки.
1)
Снимите канатный проводник (см. рисунок 1).
2)
Открутите болт, расположенный на краю вала барабана (см. рисунок 2).
3)
Снимите оригинальный барабан с вала (см. рисунок 3). При необходимости можно
«поддать» его двумя отвертками. Убедитесь в том, что шпонка вала не изменила своего
положения. Закрепите новый барабан болтом с шайбой.
4)
Замените этот барабан новым (см. рисунок 4).
5)
Закрепите канатный проводник (входит в комплект нового барабана) при помощи двух (2)
болтов.
ВАЖНО! Канатный проводник не должен соприкасаться с барабаном.
