13

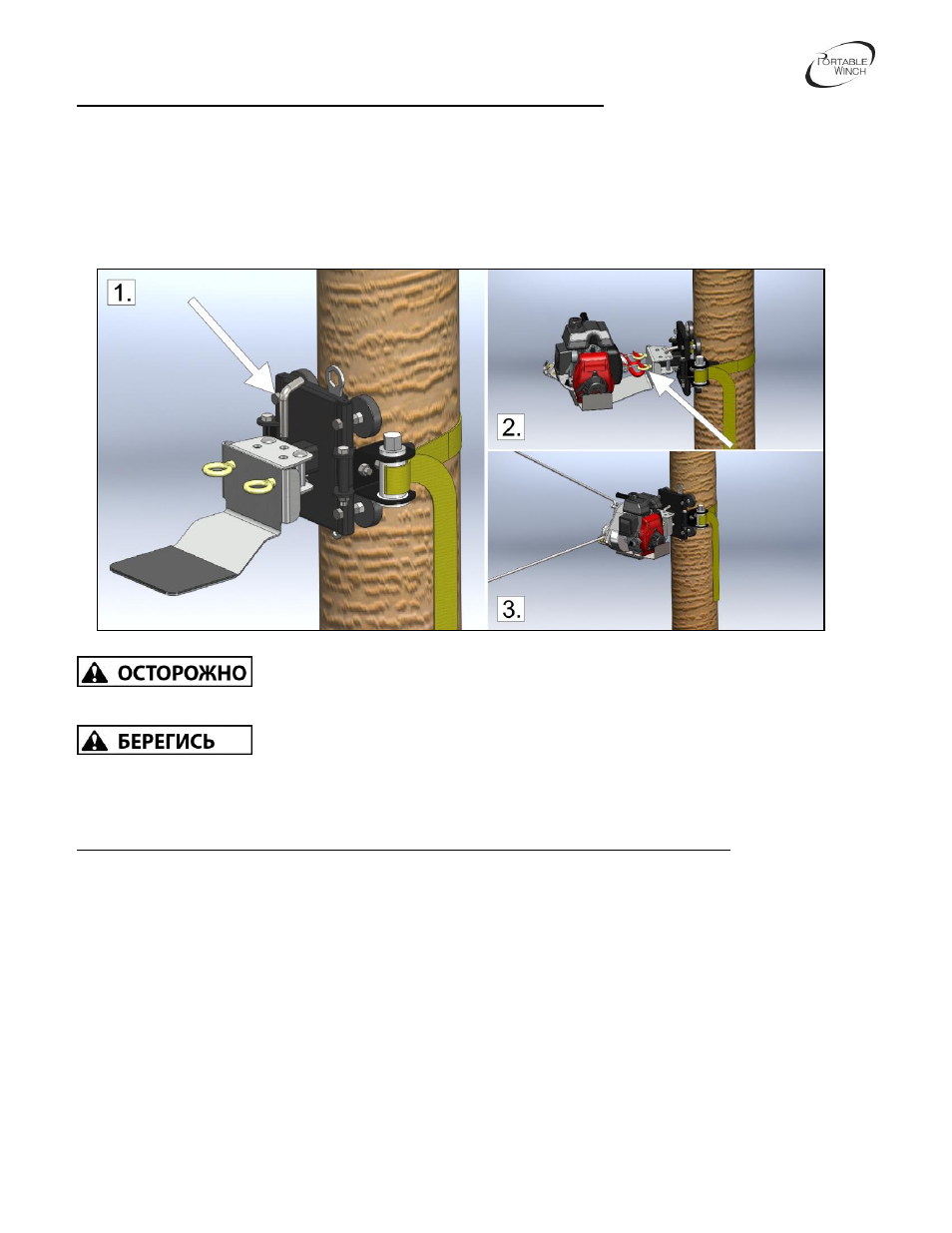

3.3.5.1 С использованием опорной плиты лебедки (PCA-1268)

После установки вертикальной платформы (раздел 3.3.5) выполните указанные ниже действия:

1)

Рисунок 1. Вставьте опорную плиту лебедки в квадратную трубу вертикальной платформы
(PCA-

1263) и закрепите ее сцепным штырем и R-образным шплинтом;

2)

Рисунок 2. Вденьте крюки крепления лебедки в болты с ушками на опорной плите лебедке;

3)

Рисунок 3. Обмотайте барабан канатом и запустите лебедку. Лебедка автоматически
выровняется по отношению к грузу.



















ДЛЯ ПРИМЕНЕНИЯ ТЯГИ ВНИЗ НЕОБХОДИМО УСТАНОВИТЬ ШКИВ ИЛИ РОЛИК

ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ ОПОРНОЙ ПЛИТЫ ЛЕБЕДКИ.

ПОСЛЕ НЕСКОЛЬКИХ СЕКУНД ПРИМЕНЕНИЯ ТЯГОВОГО УСИЛИЯ С

ВЕРТИКАЛЬНОЙ ПЛАТФОРМОЙ, СБРОСЬТЕ НАТЯЖЕНИЕ С ПОРТАТИВНОЙ ЛЕБЕДКИ PORTABLE
CAPSTAN WINCH

TM

. ЕЩЕ РАЗ ПРОВЕРЬТЕ ПРОЧНОСТЬ УСТАНОВКИ И КРЕПЛЕНИЯ КРЕПЕЖНОГО

РЕМНЯ.


3.3.5.2 С использованием опоры лебедки для вертикальной тяги (PCA-1264)

После установки вертикальной платформы (раздел 3.3.5) выполните указанные ниже действия.

1)

Рисунок 1. Вставьте опору лебедки для вертикальной тяги в квадратную трубу
вертикальной платформы (PCA-1263), совместите отверстия и вставьте шкив.

2)

Рисунок 2. Затяните гайку пальцами до соприкосновения с основанием. Затем закрепите
при помощи R-образного шплинта.

3)

Рисунок 3. Вденьте крюки крепления лебедки в болты с ушками на опоре лебедки для
вертикальной тяги.

4)

Рисунок 4. Обмотайте барабан канатом и выровняйте шкив вертикальной опоры с осью
каната и начните тянуть.
