4. ОПИСАНИЕ ПРИБОРА
Кондиционер состоит из внутреннего и наружного блоков,
соединенных трубопроводами. Управление кондиционером
осуществляется с пульта дистанционного управления или с панели
управления внутреннего блока.

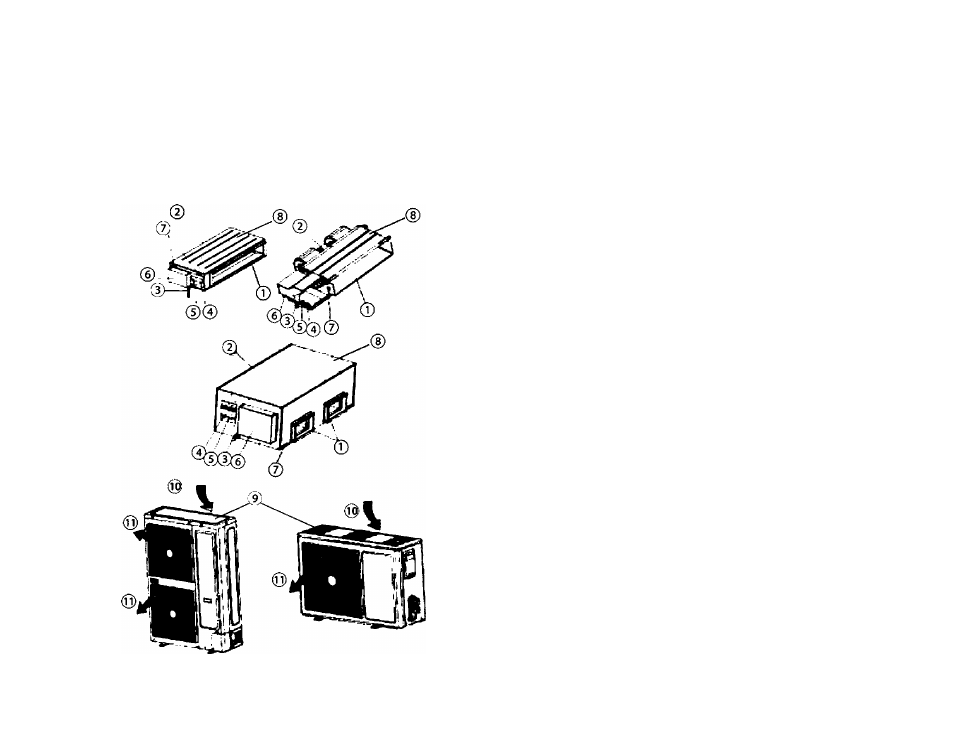

Рисунок 1. Описание прибора
1. Воздуховыпускные отверстия внутреннего блока.
2. Воздухозаборные отверстия внутреннего блока.
3. Трубка для отвода конденсата.
4. Трубка фреона (жидкость)
5. Трубка фреона (газ)
6. Плата управления
7. Крюк
8. Блок внутренней установки
9. Блок кондиционера для наружной установки вне помещения
10. Воздухозаборные решетки наружного блока.
11. Воздуховыпускная решетка наружного блока.
5. КОМПЛЕКТ ПОСТАВКИ
В комплектацию кондиционера воздуха (сплит-системы) входит:
Блок кондиционера для внутренней установки -1 шт.
Блок кондиционера для наружной установки -1 шт.
Пульт дистанционного управления -1 шт.
Элементы питания для пульта ДУ - 2 шт.
Руководство по эксплуатации -1 шт.
Гарантийный талон -1 шт.
Упаковка блока внутренней установки -1 шт.
Упаковка блока наружной установки -1 шт.
6. УПРАВЛЕНИЕ ПРИБОРОМ
У п р а в л е н и е к о н д и ц и о н е р о м о с у щ е с т в л я е т с я с п у л ь т а
дистанционного управления или с панели управления внутреннего
блока.
Рисунок 2. Описание панели управления внутреннего блока
14
13
12
о о о о-
RUN DEFROST TIMER РЯОТЕМТЮМ
EMERGENCY
15
16
17
