Страница 7: Внимание
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
-------------------- ---------------------
:-Ч
V
V '■ _________ _ - .
в) Вставьте датчики в голучившиеся
отверстия по одному и хорошо
закрепите их.
IV. Установка монитора.
4'
Установите монитор на приборной панеги
и закрепите с помощью прилогаемой клейкой
ленты
д) Метка с названием расположена
на верхней части датчикаа, там жа
расположена стрелка, указывающая
направление установки датчика.
Следуйте инструкциям спеииалиста,
устанавливая данное устройство внутри
различных марок автомобилей.
V. Установка блока управления.
а сухое, безопасное и защищенное
от воды место в багажнике автомобиля.
управления провода питания и
других приборов системы гарковки.

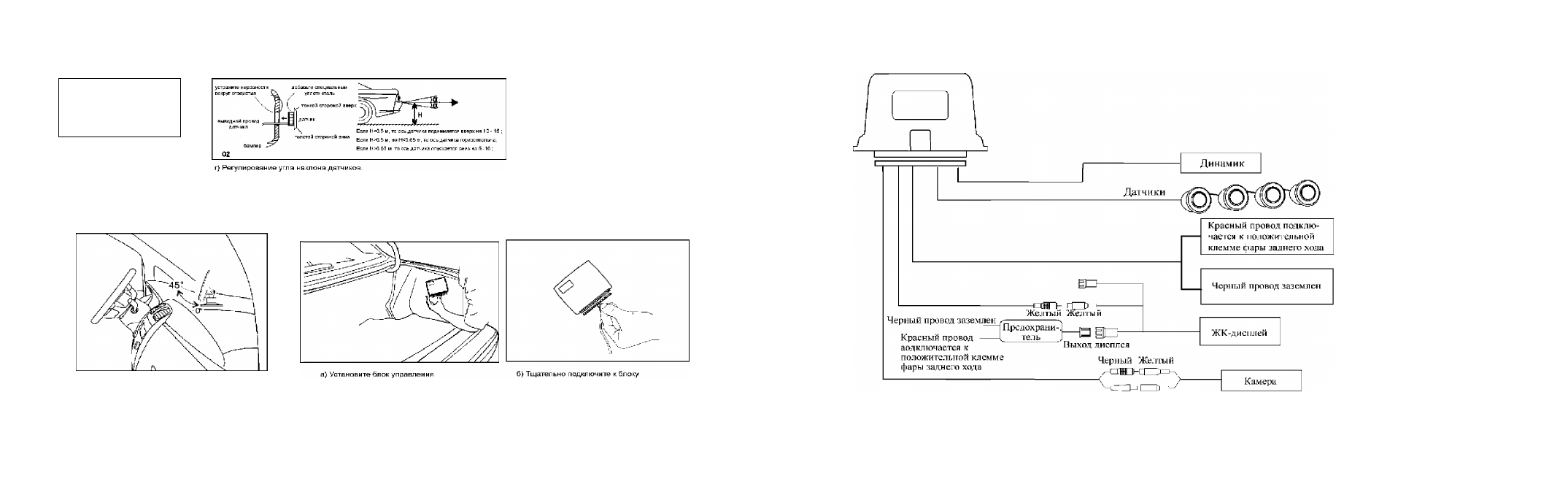

II- Соединение системы
Блок управления
Внимание!
► При прокладке проводов старайтесь
избегать близости топливного бака
или другой провод автомоби.ля.
' При подключении питания
тщательно соблюдайте полярность.
19
KDR-36
4
KDR-25
