I. Диапазон измерений
IV. Обратите особое внимание!

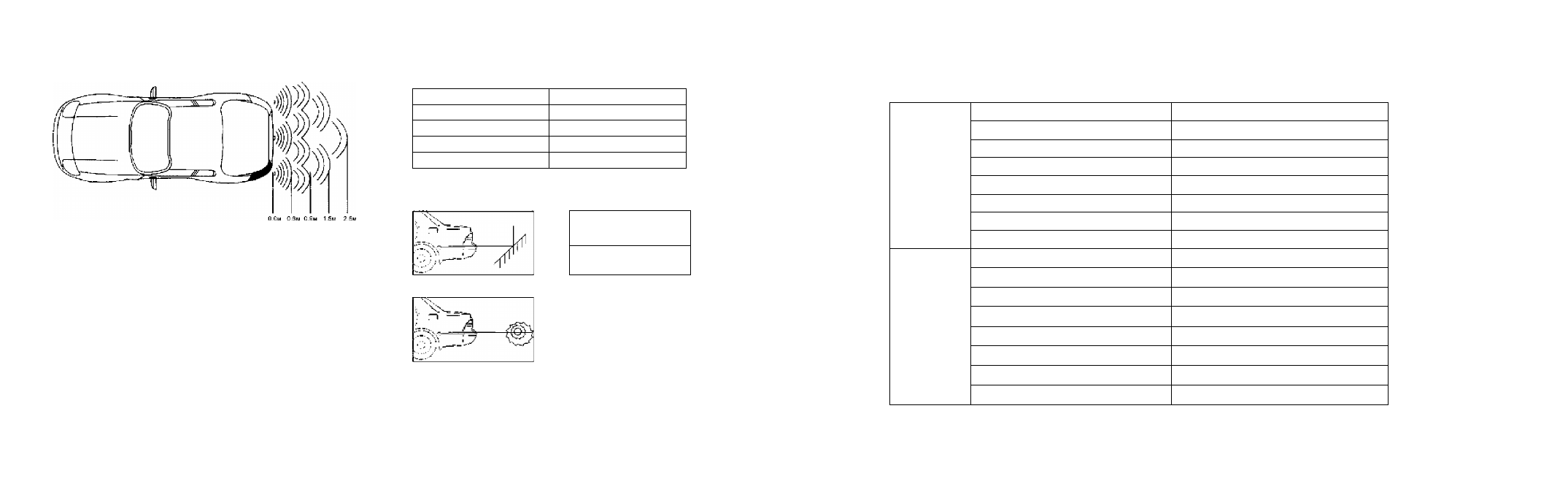

1. примеры определения дистанции до различных объектов.
Тип препятствия Дистанция определения
Стена ( 1 кв. м.) около 2.5 м
Автомобиль около 1.5 м
Взрослый человек 1.2 м или менее
Столбик 0,4 * 1,0 м 1 м или менее
2. Определение дистанции происходит неточно в следующих
случаях:
1. Дистанция от 1 5 до 2 5 метра является пресигнал ьной зоной , а которой не воспроизводится
звуковое предупреждение. В этом случае дистанция до объекта отображается на мониторе,
но звуковое устройство не активно.
2. Сигнальная зона находится на дистанции от О до 1.5 метров. Звуковой сигнал выдается
а соответствии с определенной дистанцией до преграды. Помимо звукового предупреи<дения,
также идет отображение состояния движения на дисплее.
, Ч'.,________
Л
• ‘ ‘'v
О
1 Гладкие наклоненные поверхности 2. Гладкие сферические поверхности
3 Поверхности, юглощающие сигнал
1. Перед использованием проверьте систему согласно данному руководству.
2. Определение будет неточным, если поверхность датчика загрязнена,
или сам датчик выпал из крепления или поврежден.
3. Важно помнить, что эффективное определение дистанции до объекта
зависит от типа этого объекта.
21
KDR-36
I. Технические параметры
Параметры
монитора
Тип 2.4” цветной ЖК-монитор
Размер дисплея, пиксели 480 X 240
Формат кадра 4:3
Цветность RGB
Цветовая система NTSC
Входное напряжение 12 - 16 В, постоянное
Входной сигнал комбинированный видеосигнал
Диапазон температур -20''С~+65'С
Параметры
блока
управления
Рабочее напряжение 10- 15 В
Рабочий ток не более 0.6 А
Входной и выходной сигнал 1 В при 75 Ом
Отображаемая дистанция от 0.3 м до 2.5 м
Обрабатываемая дистанция не более 2.5 м
Дистанция включения сигнала не более 1.5 м
Громкость звукового сигнала не менее 50 дБа
Потребляемая мощность не более 6 Вт
2
KDR-25
