Установка декоративной рамки
Для установки декоративной рамки прижмите ее к корпусу устройства и нажмите, чтобы вставить на место. Это необходимо
сделать до установки передней панели, иначе вы не сможете установить декоративную рамку на место (При установке рамки
на место направьте сторону с канавкой вниз и закрепите ее.).

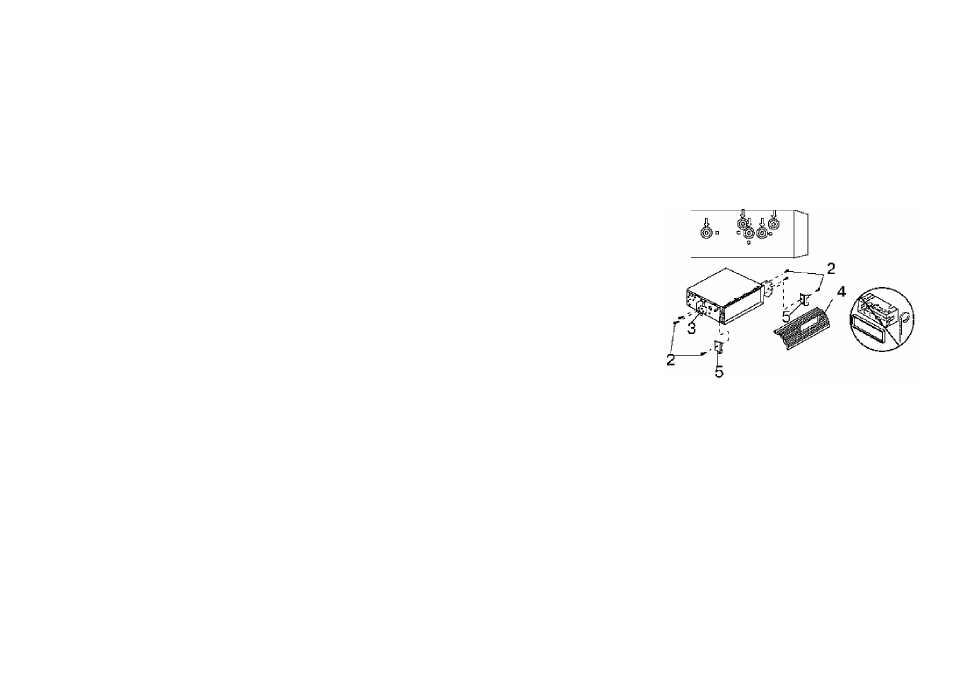

Установка устройства в приборную панель автомобиля «сзади» (Метод
Б
)
В данном случае установки используются отверстия для винтов на боковых сторонах устройства. Закрепите устройство с
помощью штатных кронштейнов крепления радиоприемника.
1. Выберите такое положение, в котором отверстия для винтов на кронштейне (3) будут
совмещены с отверстиями для винтов на корпусе устройства и вкрутите по два винта
(2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Защелка (снимите эту деталь).
Примечание: При установке по методу Б монтажный кожух и внепшяя декоративная рамка не используются.
Внимание: Панель может повредиться из-за внешних факторов: тряски, ударов. После снятия ее с устройства держите
панель в защитном футляре и старайтесь не ронять и не наносить физических повреждений.
Очень важным элементом является коннектор на задней части панели. Не нажимайте на нее ногтями, ручками, отвертками.
Примечание: Если панель загрязнилась или запылилась, протрите ее сухой чистой тканью. Для чистки разъема в задней
части панели используйте тампон, смоченный изопропиловым спиртом.
