DIVAtop HF
.С?=ч
ferroli
Снятие кожуха
Чтобы снять кожух котла:
1. Отвинтите винты "A" (см. рис. 25).
2. Поверните кожух (см. рис. 25).
3. Приподнимите кожух.
Таблица неисправностей
Таблица. 5 - Таблица неисправностей
Перед выполнением любых операций внутри котла отключите
электропитание и закройте газовый вентиль, установленный перед
котлом
для
для

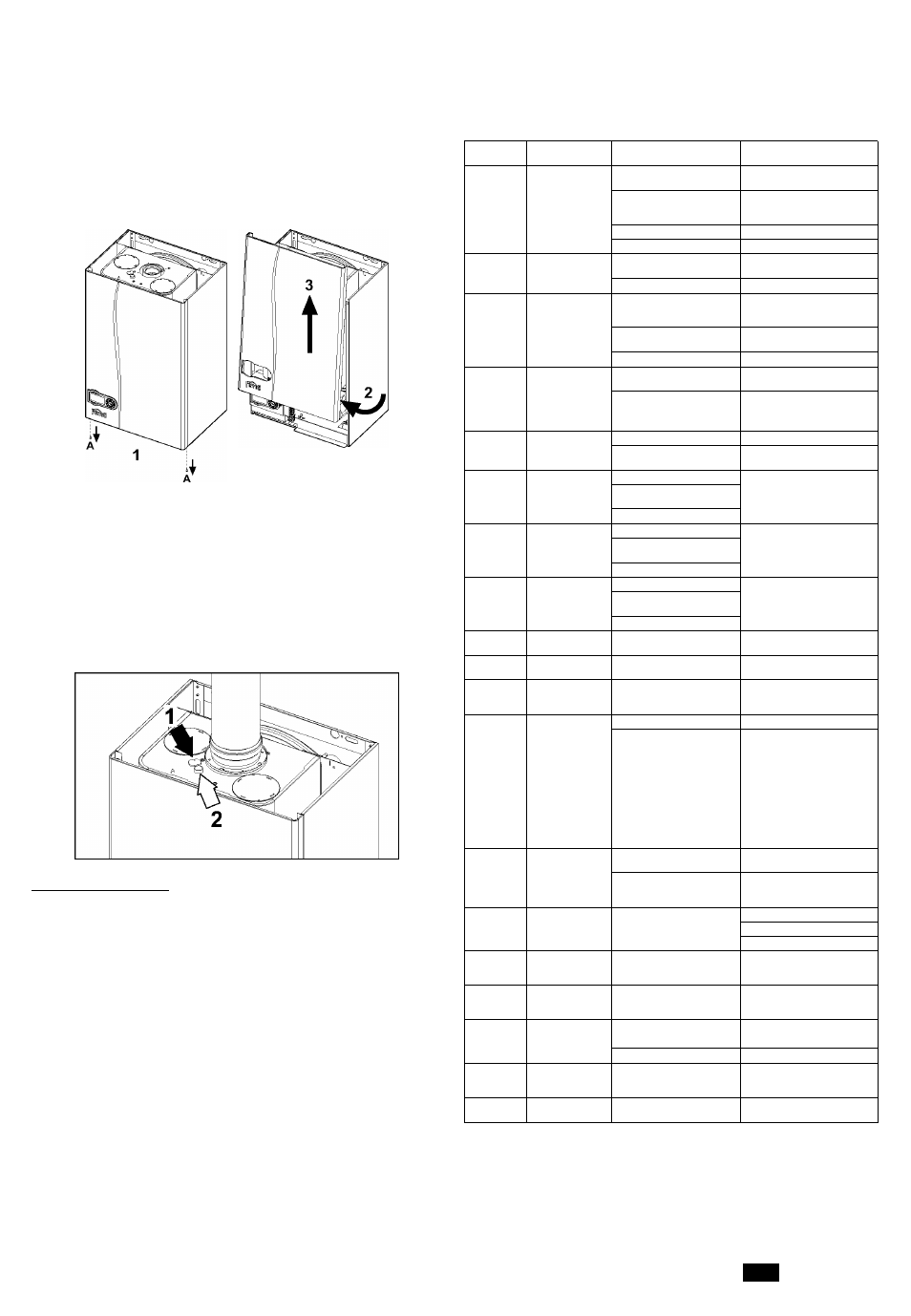

рис. 25 - Снятие кожуха
Анализ сгорания
В верхней части котла предусмотрены две контрольные точки, одна
измерения температуры продуктов сгорания (поз. 1 - рис. 26), другая -
измерения температуры воздуха (поз. 2 - рис. 26). Чтобы произвести измерение,
необходимо выполнить следующие операции:
1. Снимите заглушку контрольных точек для измерения параметров воздуха/
продуктов сгорания;
Вставьте датчики до упора;
Убедитесь, что предохранительный клапан подсоединен к сливной воронке;
Активируйте режим TEST;
Подождите 10 минут для стабилизации котла;
Выполните измерение.
рис. 26 - Анализ продуктов сгорания DIVAtop HF 24
4.4 Устранение неисправностей
Диагностика
Котел оснащен современной системой самодиагностики. В случае возникновения
какой-либо неисправности,
символ неисправности (дет. 22- рис. 1) и
соответствующий код на дисплее начинают мигать.
Некоторые неисправности (обозначаемые буквой "A") приводят к постоянной
блокировке котла: В этом случае следует произвести ручной сброс блокировки,
нажав кнопку RESET (поз. 8 - ) и держа ее нажатой рис. 1в течение 1 секунды, или
нажав
кнопку RESET на устройстве ДУ с таймером (опция), если таковое
установлено; если котел не включится, то необходимо устранить неисправность.
Другие неисправности (обозначаемые буквой " F ") приводят к временной
блокировке котла, которая снимается автоматически, как только величина,
вызвавшая срабатывание блокировки, возвращается в допустимые пределы.
Мигающий
неисправности
Неисправность Возможная причина Способ устранения
A01
Не произошло
зажигание горелки
Отоутотвие газа
Проверьте регулярнооть поотупления
газа в котел, и что из труб опущен воздух
Неиоправнооть оледящего/
поджигающего электрода
Проверьте правильнооть подключения
проводов электрода, правильнооть его
уотановки и отоутотвие на нем отложений
Неиоправный газовый клапан Проверьте и замените газовый клапан
Слишком низкая мощнооть розжига Отрегулируйте мощнооть розжига
A02
Сигнализация о наличии
пламени при его
отоутотвии на горелке
Неиоправнооть электрода
Проверьте электричеокие ооединения
ионизирующего электрода
Неиоправнооть платы Проверьте плату
A03
Сработала защита от
перегрева
Поврежден датчик температуры воды
в оиотеме отопления
Проверьте правильнооть уотановки и
функционирования датчика температуры
воды в оиотеме отопления
Отоутотвие циркуляции воды в
оиотеме
Проверьте циркуляционный наооо
Наличие воздуха в оиотеме Спуотите воздух из оиотемы
F05
На датчикизмерения
давления воздуха в
течение 25 оекунд не
поотупает оигнал
доотаточной
минимальной величины
Неверное подключение реле давления
воздуха
Проверьте правильнооть подключения
проводов
Дымоход неверных размеров или
забит
Проверьте чиототу дымохода и его длину
A06
Отоутотвие пламени
пооле цикла розжига
Низкое давление в газовой магиотрали Проверьте величину давления газа
Тарировка минимального давления
горелки
Проверьте величины давления
F10
Неиоправнооть датчика
1 температуры воды,
подаваемой в оиотему
отопления
Датчик поврежден
Проверьте правильнооть подключения
проводов датчика или замените его
Короткое замыкание в
ооединительном кабеле
Обрыв ооединительного кабеля
F11
Неиоправнооть датчика
температуры воды ГВС
Датчик поврежден
Проверьте правильнооть подключения
проводов датчика или замените его
Короткое замыкание в
ооединительном кабеле
Обрыв ооединительного кабеля
F14
Неиоправнооть датчика
2 температуры воды,
подаваемой в оиотему
отопления
Датчик поврежден
Проверьте правильнооть подключения
проводов датчика или замените его
Короткое замыкание в
ооединительном кабеле
Обрыв ооединительного кабеля
A15
Сработала защита
оигнала воздуха
Возникновение неиоправнооти F05
пять раз в течение пооледних 15 минут
Смотреть код неиоправнооти F07
F34
Напряжение оети
меньше 170 В.
Неиоправнооти в оети электропитания
Проверьте ооотояние оиотемы
электропитания
F35
Нарушениявчаототе
тока в оети
электропитания
Неиоправнооти в оети электропитания
Проверьте ооотояние оиотемы
электропитания
При
уменьшении
давления в
системе ниже
минимального
предела,
электронным
блоком
управления
котлом
выводится код
неисправности
F37 ()
Неверное давление
воды в оиотеме
Слишком низкое давление в оиотеме Заполните оиотему водой
Датчик поврежден Проверьте датчик
F39
Неиоправнооть
внешнегодатчика
Датчик поврежден или короткое
замыкание в ооединительном кабеле
Проверьте правильнооть подключения
проводов датчика или замените его
Отооединен датчик пооле активации
режима плавающей температуры
Снова подооедините внешний датчик или
отключите режим плавающей
температуры
F40
Неверное давление
воды в оиотеме
Слишком выоокое давление
Проверьте оиотему
Проверьте предохранительный клапан
Проверьте раоширительный бак
A41 Положение датчиков
Датчик температуры воды,
подаваемой в оиотему отопления,
отооединилоя от трубы
Проверьте правильнооть уотановки и
функционирования датчика температуры
воды в оиотеме отопления
F42
Неиоправнооть датчика
температуры воды в
оиотеме отопления
Датчик поврежден Замените датчик
F43
Сработала защита
теплообменника.
Отоутотвие циркуляции H2O В
оиотеме
Проверьте циркуляционный наооо
Наличие воздуха в оиотеме Спуотите воздух из оиотемы
F47
Неиоправнооть датчика
давления воды в
оиотеме
Обрыв ооединительного кабеля
Проверьте правильнооть подключения
проводов
F50
Неиоправнооть
регулятора Modureg
Обрыв ооединительного кабеля
Проверьте правильнооть подключения
проводов
cod. 3540S850 - 06/2009 (Rev. 00)
65 RU
