DIVAtop HF
.С?=ч
ferroli

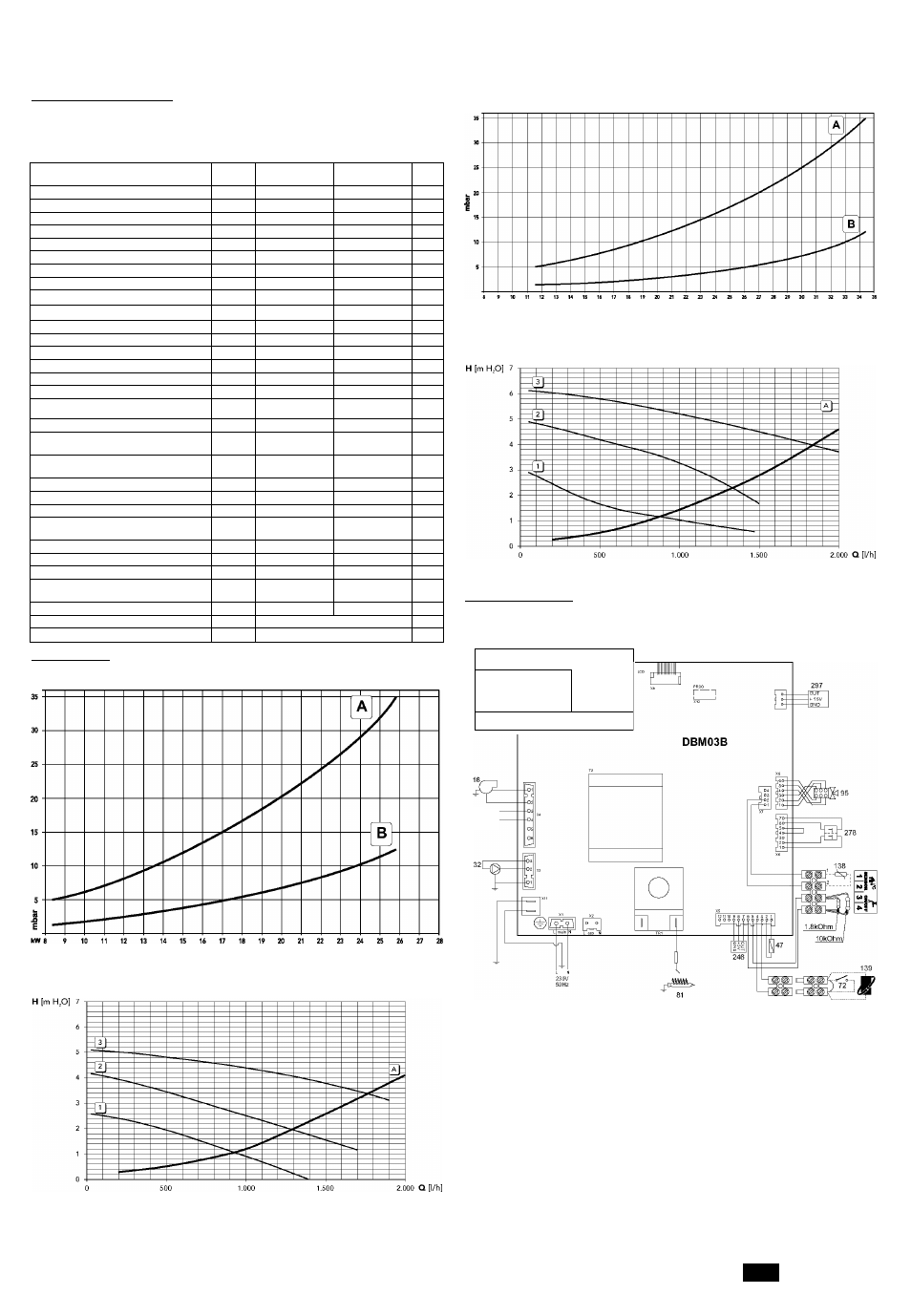

5.3 Таблица технических данных
В правой колонке указано сокращение , используемое в табличке технических
данных.
Диаграммы давление - мощность DIVAtop HF 32
Параметр
Единица
измерения
DIVAtop HF 24
DIVAtop HF 32
Макс. теплопроизводительность
кВт
25.8
34.4
(Q)
Мин. теплопроизводительность
кВт
8.3
11.5
(Q)
Макс. тепловая мощность в режиме отопления
кВт
24.0
32.0
(P)
Мин. тепловая мощность в режиме отопления
кВт
7.2
9.9
(P)
Форсунки горелки G20
щт X Ш
11 x 1,35
15 x 1,35
Давление подачи газа G20
мбар
20
20
Макс. давление после газового клапана (G20)
мбар
12.0
12.0
Мин. давление после газового клапана (G20)
мбар
1.5
1.5
Макс. расход газа G20
м
3
/ч
2.73
3.64
Минимальный расход газа G20
м
3
/ч
0.88
1.22
Форсунки горелки G31
щт X Ш
11 x 0,79
15 x 0,79
Давление подачи газа G31
мбар
37
37
Макс. давление после газового клапана (G31)
мбар
35.0
35.0
Мин. давление после газового клапана (G31)
мбар
5.0
5.0
Максимальный расход газа G31
кг/ч
2.00
2.69
Минимальный расход газа G31
кг/ч
0.65
0.90
Класс эффективности по директиве 92/42 EEC
★ ★ ★
★ ★ ★
Классэмиссии NOx
3 (<150 мг/кВтч)
3 (<150 мг/кВтч)
(NOx)
Максимальное рабочее давление воды в системе
отопления
бар
3
3
(PMS)
Минимальное рабочее давление воды в системе
отопления
бар
0.8
0.8
Максимальная температура воды в системе отопления
°С
90
90
(tmax)
Объем воды в системе отопления
л
1.0
1.2
Объем расщирительного сосуда системы отопления
л
8
10
Предварительноедавление расщирительного сосуда
системы отопления
бар
1
1
Степень защиты
1Р
X5D
X5D
Напряжение питания
В/Гц
230 В/50 Гц
230 В/50 Гц
Потребляемая электрическая мощность
Вт
110
135
Потребляемая электрическая мощность в режиме ГВС
(при наличии внещнего бойлера)
Вт
110
Вес порожнего котла
кг
32
35
Тип аппарата
C12-C22-C32-C42-C52-C62-C72-C82-B22
PIN CE
0461BR0844
5.4
Диаграммы
Диаграммы давление - мощность DIVAtop HF 24
A
B
GPL (Сжиженный нефтяной газ)
МЕТАН
Сопротивление системы/ Напор циркуляционных насосов DIVAtop HF 24
A
GPL (Сжиженный нефтяной газ)
B
МЕТАН
Сопротивление системы/ Напор циркуляционных насосов DIVAtop HF 32
А
Сопротивление котла
1 - 2 - 3 Частота вращения циркуляционного насоса
5.5 Электрическая схема
*© Ж1Ш1
DSP05
1^1
© [Щ] [Щ] ©
ф
A
1 - 2 - 3
Сопротивление котла
Частота вращения циркуляционного насоса
рис. 30 - Электрическая схема
|т-;;Т
5
р> Внимание:
Перед подключением > комнатного термостата или
устройства ДУ снимите перемычку на блоке зажимов.
16
Модулирующий вентилятор
32 Циркуляционный насос системы отопления
42 Датчик температуры воды в контуре горячего водоснабжения
44
Газовый клапан
47
Регулятор Moduгeg
72
Комнатный термостат
81
Поджигающий/следящий электрод
95
Отводной клапан
138
Датчик наружной температуры
139
Пульт дистанционного управления с таймером (ОрепТИегт)
246
Датчик давления
278 Комбинированный датчик (предохранительный + температура воды в
системе отопления)
297
Датчик давления воздуха
cod. 3540S850 - 06/2009 (Rev. 00)
67
RU
