Использование разъема iso – Инструкция по эксплуатации Hyundai H-CMMD4046
Страница 51
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
Внимание: Для некоторых моделей автомобилей необходимо будет изменить соединение проводов
питания во избежание сброса всех настроек устройства после выключения зажигания. Перед установкой
свяжитесь с Вашим региональным дилером.
Использование разъема ISO

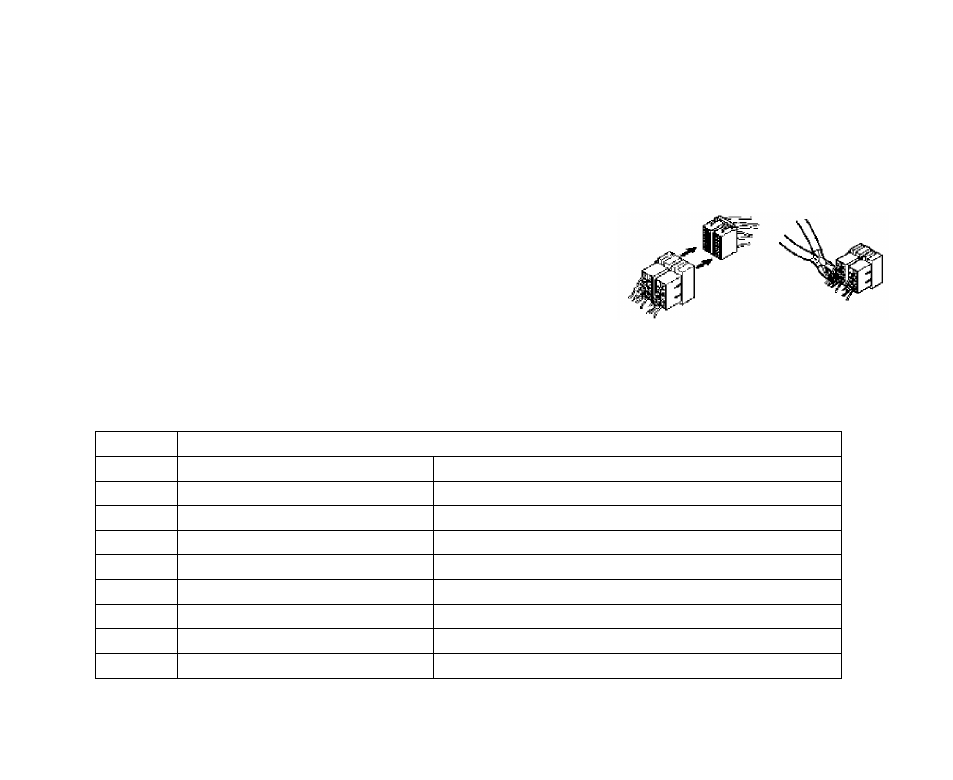

1. Если в Вашем автомобиле есть разъем ISO, произведите
подключение, как показано на рисунке.
2.
3.
Для подключений без разъемов ISO внимательно проверьте все
провода перед подключением, неправильное подключение
может привести к повреждениям изделия.
Обрежьте разъем, подключите провода, внимательно соблюдая цветовую маркировку в соответствии
с приведенной таблицей:
Номер
Функция
Разъем А
Разъем В
1
Задний правый(+)---Фиолетовый
2
Выход камеры заднего вида
Задний правый(-)---Фиолетовый/Черный
3
Передний правый(+)---Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Черный
5
Авто антенна /синий
Передний левый(+)---Белый
6
Передний левый((-)---Белый/Черный
7
АСС+/красный
Задний левый(+)---Зеленый
8
Земля/черный
Задний левый(-)---Зеленый/Черный
51
