ZOTA Zoom 48 - Инструкция (Страница 12)

Ре}«им регулирования
Й Точны111
режим
Г ру 5 ы 1?1
□
режим
+ + ♦ йля справки
Задержка включения
Использовать □
задержку
7.8. Пункт меню “Режим регулирования”
позволяет задать точность регулятора
температуры. Установите режим кнопками
4^ и <7 , для выбора нажмите кнопку “ВВОД”
. Точный режим позволяет поддерживать
температуру, максимально близко к
установленной,но увеличивает количество
срабатываний реле. Грубый режим экономит
ресурс реле котла.

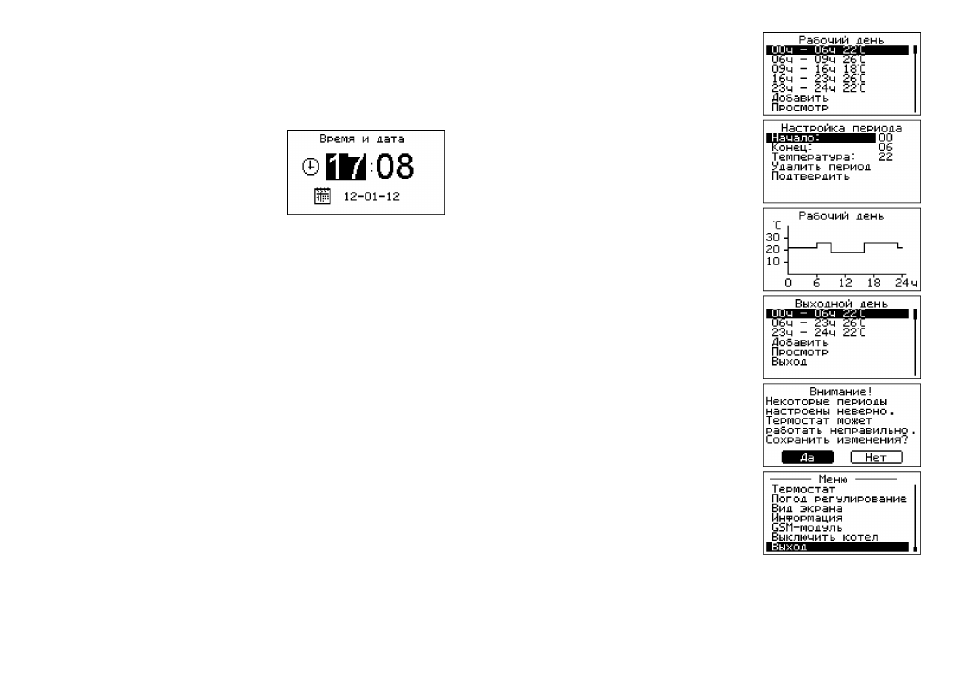

7.9. Пункт меню “Время и дата”
позволяет установить время и дату внутренних
часов котла. Установите время и дату кнопками
■О- и 'V' , для выбора нажмите кнопку “ВВОД”
. Текущие время и дата отображаются на
основном экране и записываются на SD-карту
встроенного “черного ящика” котла.
7.10. Пункт меню “Задержка включения”
позволяет включить/отключить использование
таймера задержки включения. Установите
режим кнопками 4^ и ’О’ , для выбора нажмите
кнопку “ВВОД” <Р . При включенной задержке
последующее включение нагрева после его
отключения,
произойдет после выдержки
определенного времени. Это помогает
избавиться от частого включения ступеней,
например
при неверно установленной
температуре теплоносителя.
7.11. Пункт меню “Термостат”
позволяет сделать выбор режимов термостата.
Для перехода по пунктам меню необходимо
нажать кнопку -¿У или ■О' , для выбора пункта
меню нажать кнопку “ВВОД” . Настройте
суточный или недельный цикл температуры
воздуха в помещении.
Эти функции необходимы, если требуется поддерживать разную температуру
днем и ночью , разную температуру по дням недели (например , если требуется
отапливать помещение только по выходным дням).
7.11.1. Пункт “Режим” позволяет сделать выбор необходимых режимов работы
термостата. Последовательно нажимая кнопку “ВВОД” можно выбрать
следующие режимы работы термостата:
• не используется - термостат не используется (режим 0)
• рабочий день - используется программа рабочего дня, независимо от
текущего дня недели (режим 1)
• выходной день - используется программа выходного дня, независимо от
текущего дня недели (режим 2)
• автоматически - в зависимости от текущего дня недели используется
программа либо рабочего , либо выходного дня (режим 3).
Рабочими днями считаются дни с понедельника по пятницу , выходными
днями - суббота и воскресенье.
Программы рабочего и выходного дня могут содержать до 8 периодов с
заданной температурой уставки воздуха. Если текущее время совпадает с
одним из периодов , котлом будет поддерживаться заданная в этом периоде
температура воздуха. Если текущее время не входит ни в один период, будет
поддерживаться температура воздуха заданная в меню 1 С помещения .
стр.10
Не использовать
ЙД задержку
■*■ + ♦ для справки
Термостат
Рабочий день
Выходной день
Выход
7.11.2. Пункт “Рабочий день”
позволяет сделать настройку температуры
термостата для рабочего дня. Температура воздуха
будет поддерживаться на установленном уровне
для каждого периода времени. Для перехода
между пунктами меню необходимо нажать кнопку
■Ф
или . При нажатии кнопки“ ВВОД ” ^ на
текущем периоде откроется экран настройки
этого периода , где можно изменить время и
температуру воздуха для данного периода
времени, либо удалить период из списка.
При нажатии кнопки “ВВОД” <р на пункте
“Добавить” откроется экран настройки нового
периода. После настройки всех значений нужно
выбрать пункт “Подтвердить”. При нажатии кнопки
“ВВОД” данный период будет добавлен в список.
Для просмотра программы термостата следует
выбрать пункт “Просмотр” в меню настройки.
На графике показываются все используемые в
соответствующей программе периоды.
7.11.3. Пункт “Выходной день”
позволяет сделать настройку температуры
термостата для выходного дня. Температура
воздуха будет поддерживаться на установленном
уровне для каждого периода времени.Все
настройки для этого пункта аналогичны
настройкам для рабочего дня.
7.11.4. После того как настройки произведены,
следует выбрать пункт меню “Выход” и нажать
кнопку “Ввод^ . Если введенные значения
не содержат ошибок, настройки сохранятся , и
произойдет выход в меню термостата. Если
введенные значения ошибочны, например,
если периоды перекрываются , появится экран,
сообщающий об ошибке , где можно выбрать ,
сохранять изменения или нет. Следует учитывать ,
что сохранение неверных настроек может
привести к неправильной работе термостата.
7.11.5. Для выхода из меню “Термостат”
выберите пункт “Выход” и нажмите кнопку “ВВОД”
<Р
. После этого отбражается основное меню.
Для перехода ниже по основному меню нажмите
кнопку ■О', и выберите необходимый пункт.
7.12. Пункт меню “Погод. регулирование”
позволяет включить использование
погодозависимого регулирования и настроить
график,
по которому будет проходить
регулирование. Данный режим возможен, если
установлен датчик температуры воздуха на
улице. Для корректной работы в этом режиме
необходимо отключить датчик температуры
воздуха в помещении. ,для включения режима
выберите пункт “Использовать” и нажмите
кнопку “ВВОД^ . В квадрате слева появится
символ выбора. Далее выберите пункт “Т
о С
воды ” и нажмите “ВВОД^ . Затем и
кнопкам^^У
ил^;> установите температуру
теплоносителя и нажмите “ВВОоД^ . Далее
повторите это для пункта “при Т о С улицы”.
стр.11
Погод регулирование
Т'^С воды 80
ПРИ Т^С УЛИЦЫ -30
Выход
