Инструкция по эксплуатации ZOTA Zoom 48
Страница 11
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".

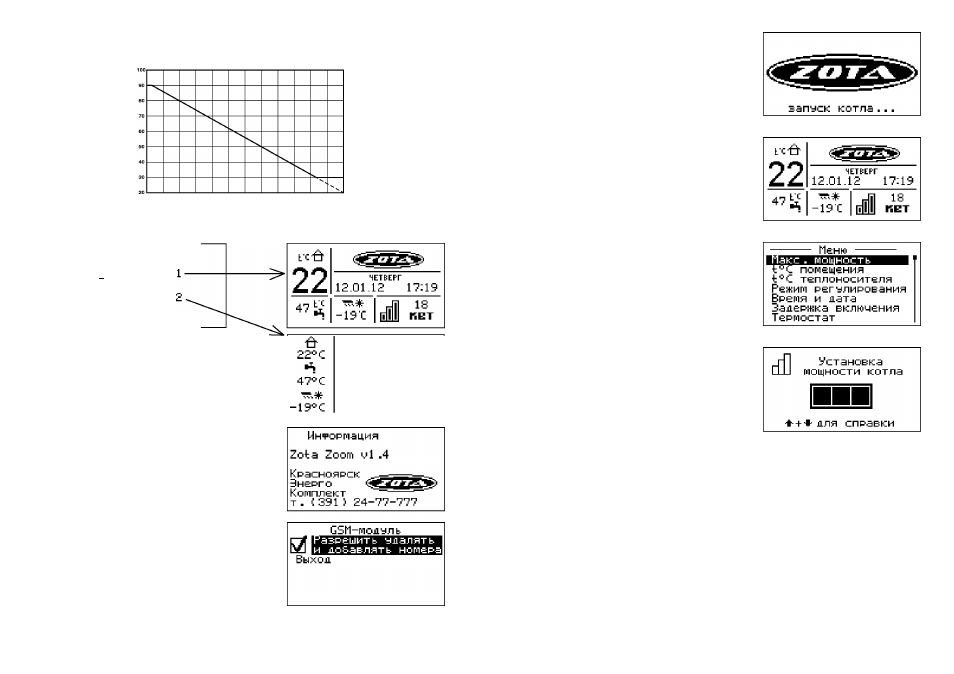

На Рисунке 5 показан график регулирования температуры теплоносителя,
если температура воды установлена +80
о
С при температуре на улице -30
о
С.
Для выхода из меню выберите пункт “Выход” и нажмите “ВВОД\Р .
-40
-35
-30
-25
-20
-15
-10
-5
0
5
Температура воздуха на улице
10
15
20
Рис.5 График погодозависимого регулирования.
Вид эи:рана
^ Вариант
□ Вариант
•#■ + ■*■ для справки
1 7 : 1 9
Четверг
12
.
01.12
7.13. Пункт меню “Вид экрана” позволяет
установить один из вариантов отображения
главного экрана. Установите варианты кнопками
■ф и ф- , для выбора нажмите кнопку “ВВОД” <Р.
7.14. В пункте меню “Информация” можно
узнать о версии программы блока управления,
название и контактный телефон предприятия
изготовителя электроводонагревателя.
7.15. Пункт меню “GSM модуль” позволяет
включить
режим
управления
и
контроля
электроводонагревателем
с
помощью
мобильного
телефона.
Выберите
этот
пункт меню и установите галочку в строке
“Разрешить удалять и добавлять номера”.
Это
разрешит
операции
добавления
и
удаления номеров , с которых будет возможно
управлять
электроводонагревателем.
При
включении этого режима появляется индикатор
работы модуля-GSM (12) на передней панели.
Подробное описание команд и алгоритма
управления находится в паспорте на модуль
ZOTA GSM-Zoom.
7.16. Пункт меню “Выключить котел”
позволяет отключить котел и перевести его в ждущий режим. Данная команда
аналогична длительному нажатию кнопки “ВВОД” .
стр.12
7.2. Для включения котла удерживать кнопку
“ВВоД” <Р в течении пяти секунд , после этого
гаснет индикатор (2) и включается подсветка
дисплея. Котел перейдет во включенное
состояние и начнет анализировать питающее
напряжение по всем фазам , выбирать питающую
фазу для циркуляционного насоса и проверку
состояния нагревательных элементов (ТЭН).
Если напряжение по фазам попадает в
диапазон 160 - 250 В, то котел переходит в
рабочий режим.
7.3.
После перехода в рабочий режим
появляется экран , который отображает текущие
параметры работы котла:
• температуру воздуха в помещении и на
улице , температуру воды в системе отопления,
количество включенных ступеней и максимальную
мощность , текущее время и дату.
7.4.
Для
настройки
режимов
работы
электроводонагревателя
или
изменения
текущих настроек необходимо перейти в
главное меню управления нажав любую кнопку
на передней панели блока управления. После
этого появляется экран главного меню.
Для перехода по пунктам меню необходимо
нажать кнопку Ф- или <7 , для выбора пункта
меню нажать кнопку “ВВОД” <Р .
7.5.
Пункт
меню
“Макс.
мощность”
позволяет задать максимальную мощность
котла. При этом ограничивается количество
ступеней , используемых котлом одновременно.
Для увеличения или уменьшения количества
используемых ступеней нажать кнопку ф или
'V' , для выбора нажать кнопку “ВВОД” <р . Для
получения справки нажать кнопки Ф и ■ф
одновременно.
о
7.6. Пункт меню “1
о
помещения”
позволяет
задать
температуру
воздуха
п ом е ще н и я .Уста н ов ите комфортную
температуру воздуха в помещении кнопками
Ф и ф , для выбора нажмите кнопку “ВВОД”
<Р
. Котел будет поддерживать установленную
температуру с заданной точностью.
7.7. Пункт меню “1
о
теплоносителя”
позволяет задать максимальную температуру
теплоносителя.
Установите
температуру
кнопками Ф и ф , для выбора нажмите кнопку
“ВВОД” <Р . При низкой 1
о
теплоносителя
котел не сможет поддерживать оптимальную
температуру воздуха , а при слишком большой -
могут появиться отложения на тэнах. Если датчик
температуры воздуха отключен или неисправен,
котел
будет
поддерживать
установленное
значение температуры теплоносителя.
стр.9
t'i Температура
■0 Бовдуха погпецения
3 5
+ Ч-+ для справки
Температура
теплоносителя
7 5
для справки
