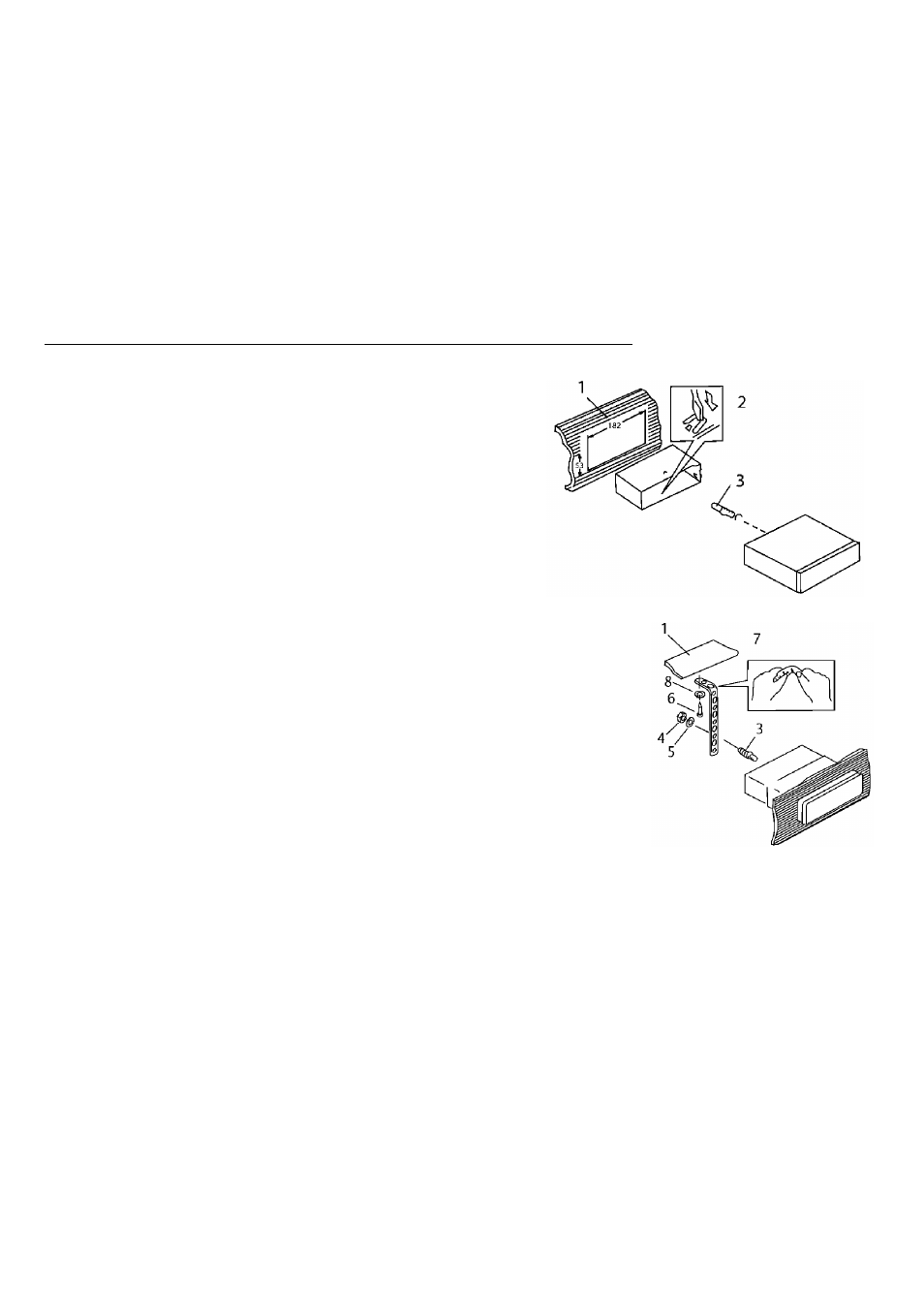

Установка устройства в приборную панель автомобиля «спереди» (Метод А)
Установка устройства
1. Приборная панель автомобиля
2. Монтажный кожух.
3. Винт
4. Гайка
5. Пружинная шайба
6. Винт
7. Опорная планка.
8. Плоская шайба
1.
Установите монтажный кожух в приборную панель автомобиля,
убедитесь, что он установлен правильной стороной и нет препятствий
(провода, элементы приборной панели) для установки магнитолы.
2.
После установки монтажного кожуха в приборную панель отогните
на нем металлические язычки, соответствующие толщине приборной
панели. Это позволит закрепить кожух на месте.
3.
Обязательно используйте опорную планку для закрепления задней
стороны проигрывателя. Определите место крепления и установите ее
согласно приведенному рисунку. Планку можно согнуть руками под
нужным углом.
4.
Подключите необходимые провода и разъемы. Убедитесь в правильности подключения.
5.
Установите магнитолу в монтажный кожух до фиксации боковых защелок.
