СОЕДИНЕНИЯ

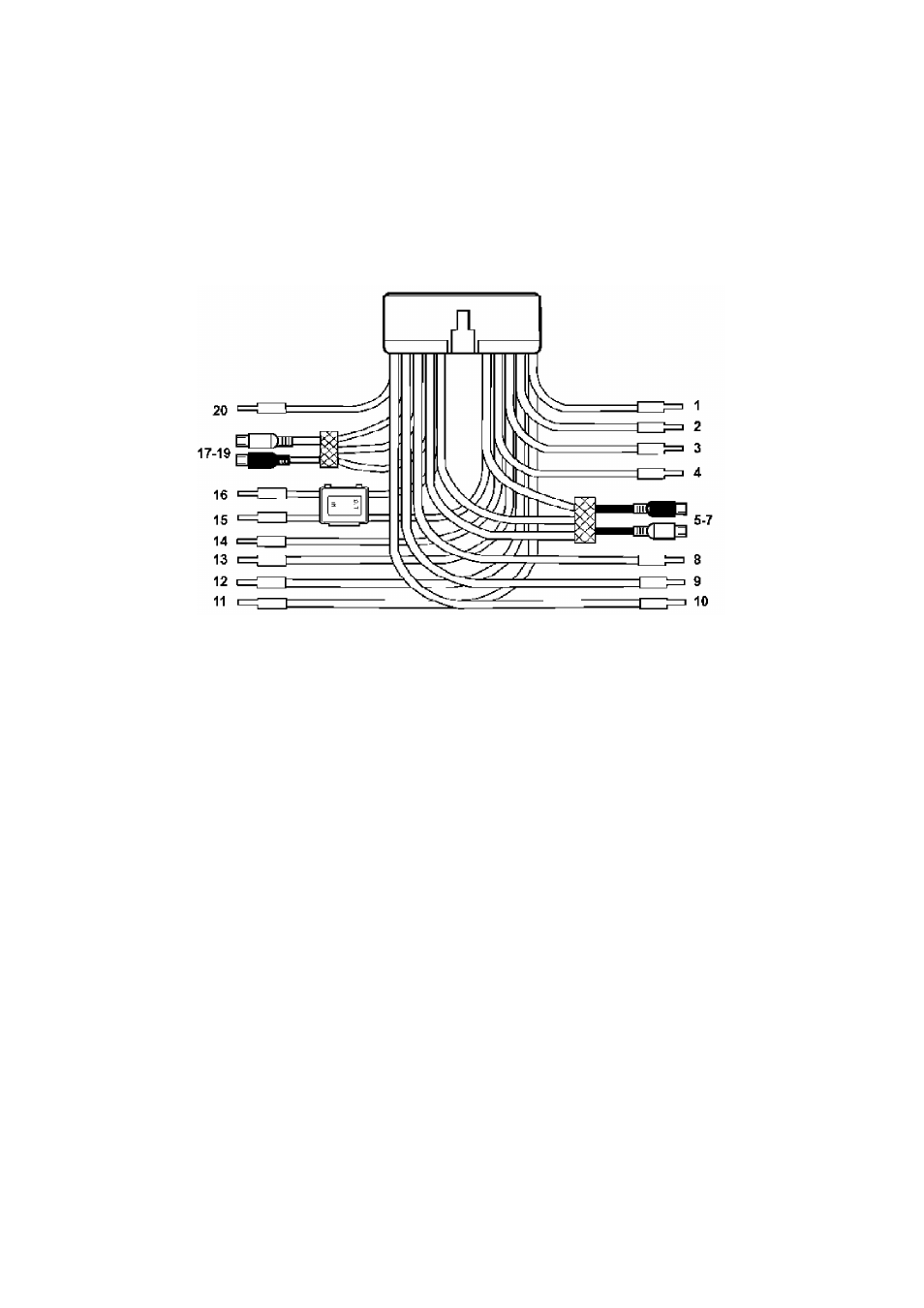

20-ти контактный кабель
1. Левый фронтальный динамик (белый)
2. Левый фронтальный динамик (белый/
черный)
3.
Правый фронтальный динамик (серый)
4.
Правый фронтальный динамик (серый/
черный)
5. 6, 7. Фронтальный линейный выход (чер-
ный/белый/красный)
8. Зажигание (красный)
9.
Питание антенны/усилителя +12 В (си
ний)
10. Стояночныйтормоз(розовый)
11. Левый тыловой динамик (зеленый/чер-
ный)
12. Левый тыловой динамик (зеленый)
13. Правый тыловой динамик (фиолето
вый)
14. Правый тыловой динамик (фиолето-
вый/черный)
15. +12В(желтый)
16. Общий(черный)
17. 18, 19. Тыловой линейный выход (бе-
лый/красный/черный)
20. Управление камерой заднего вида (ко
ричневый)
Замена предохранителя
Заменяя предохранитель, удостоверьтесь,
что новый предохранитель имеет
соответствующую маркировку по силе
тока. Использование неподходящего
предохранителя может повредить аппарат.
Чтобы предотвратить короткие замыкания,
изолируйте любые неиспользованные
провода.
В данном аппарате использован
предохранитель 10А.
Примечание:
После заверщения подсоединений
подключите « - » провод аккумулятора.
