СОЕДИНЕНИЯ
чено - положение АСС). Если аппарат не
работает, проверьте все подсоединения
пока не решите проблему. Если аппарат
функционирует нормально, выключите
зажигание и продолжите установку ап
парата.

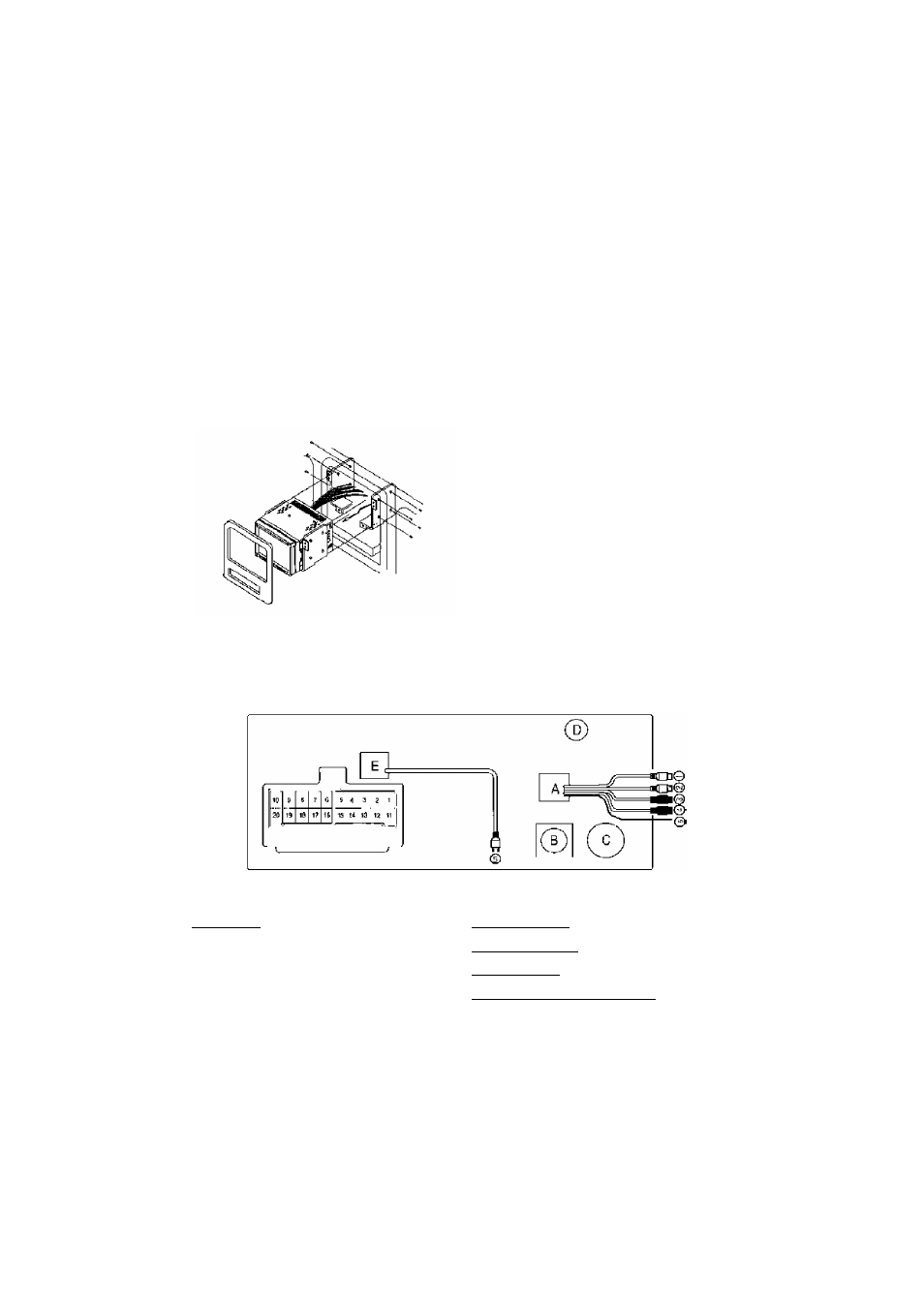

Установка аппарата
1. При помощи болтов прикрепите штатные
скобы к аппарату.
2. Установите на место части, извлеченные
Вами из приборной панели до установки
аппарата.
3. Закрепите один конец установочного
стропа к аппарату (при помощи шести
гранной гайки), а другую закрепите вну
три приборной панели.
Примечание:
Во избежание повреждения приборной
панели и неисправностей в работе
аппарата обязательно закрепите тыловую
часть аппарата при помощи установочного
стропа.
4. Установите на место приборную панель.
5. Аккуратно установите аппарат и обрам
ление в отсек приборной панели.
Внимание:
Для надлежащей работы аппарата угол
установки не должен превышать 20°.
СОЕДИНЕНИЯ
Кабели и разъемы на задней стенке
А - АУ вход:
1. композитный видеовход (желтый)
2. аудиовходлевый (белый)
3. аудиовходправый (красный)
4. вход от камеры заднего вида (синий)
5. рулевой пультуправления
В - Антенна GPS
С - Антенна радио
D - Антенна ТВ
Е - Выход на сабвуфер (белый)
-5-
