8.2 Установки Емкостной водоподогрсвят«ль
аккумглятор горячей воды должен
уетанавливяться в непосредственной
блнзосгн от теплоген^нрунпцей
устяновки (няпр., специального
котля фирмы УяШяп!). Тем самым
СНИЭЯ
1СЯ бесполезные потери
теплоты.
При выборе места установки следует
учитывать вес няполншного
аккумулятора (см. Технические
данные).
Место
установки емкостного
водоподо 1ревателя-аккуиул8тора
горячен воды следует выбирать
таким образом, чтобы прокладка
трубопроводов,
как водопровода,
так и подаодкн греющей воды от
системы аггоплм 1ня, была
оптимальной.
Бикостной
водоподогреватель
аккуиудагор горячей воды следует,
согласно DIN 475Э, устанавливать в
помещепин, заицпценном от мороза.
Для предотвращена существенных
потерь тепловой энергии,
трубопроводы подводок CHcmi
отопления и горячего водоснабжения
должны,
согласно нормативным
документам для снегеи отопления,
име 1ъ минимально необходимый слон
теплоизоляции.
При увеличении объема, вследствие
нагрева содержимого емкостного
водоподогреватсля ~ аккумулятора
ropandi
воды, излишки воды
выходят из предохранительного
клапана.
-Бее присоединительные патрубки
соединяются с помощью резт^вого
соединения.
• Подводки от подающей и обратной
магистралей котла присоединить к
аккумулятору.
Присоединительные патрубки см.
на рис, 1, схеме контуров системы
оггопления рис. Э, стр. 5.
• Присоединить трубопровод
холодной воды с необходимыми
предохранительными
устройсгвами.
Схша питьевого водоснабженна
рис, 3, стр. 5.
• Присоединить трубопровод
горячего водоснабаседня или
циркуляционный трубопровод
- Так как при наличнн
циркуляционного трубопровода
возникают пог^н тепловой
энергии, свазмшые с готовностью ь
водоразбору горячей воды, его
следует иокткровагь только при
сильно разветвленной сист«ис
горячего водоснабжения. Если же
требуется усгройетш
циркуляционного трубопровода, т<‘
его следует, в соответствии с
нормами по системам отопления^
оборудовать шфкуляцнониым
насосом с таймером. ( При
применении приборов
автоматического р^лирования
VRC-Set
MBW и MBBV
управление циркуляционным
насосом по времени воэмоипю чере
прибор VRC..,).
• Не использов)П 1 Ныс
присоединительные штуцеры
следует герметично закрыть
н^жавеющей заглушкой.
• Обвязку элскгрическимк
проводами блока упр 1юления,
входяихего в комплек'
(аргг. № 9122) произвести п
соответствии с руководством
по монтажу блока управления.
8.3 Подключение циркуляционной линии

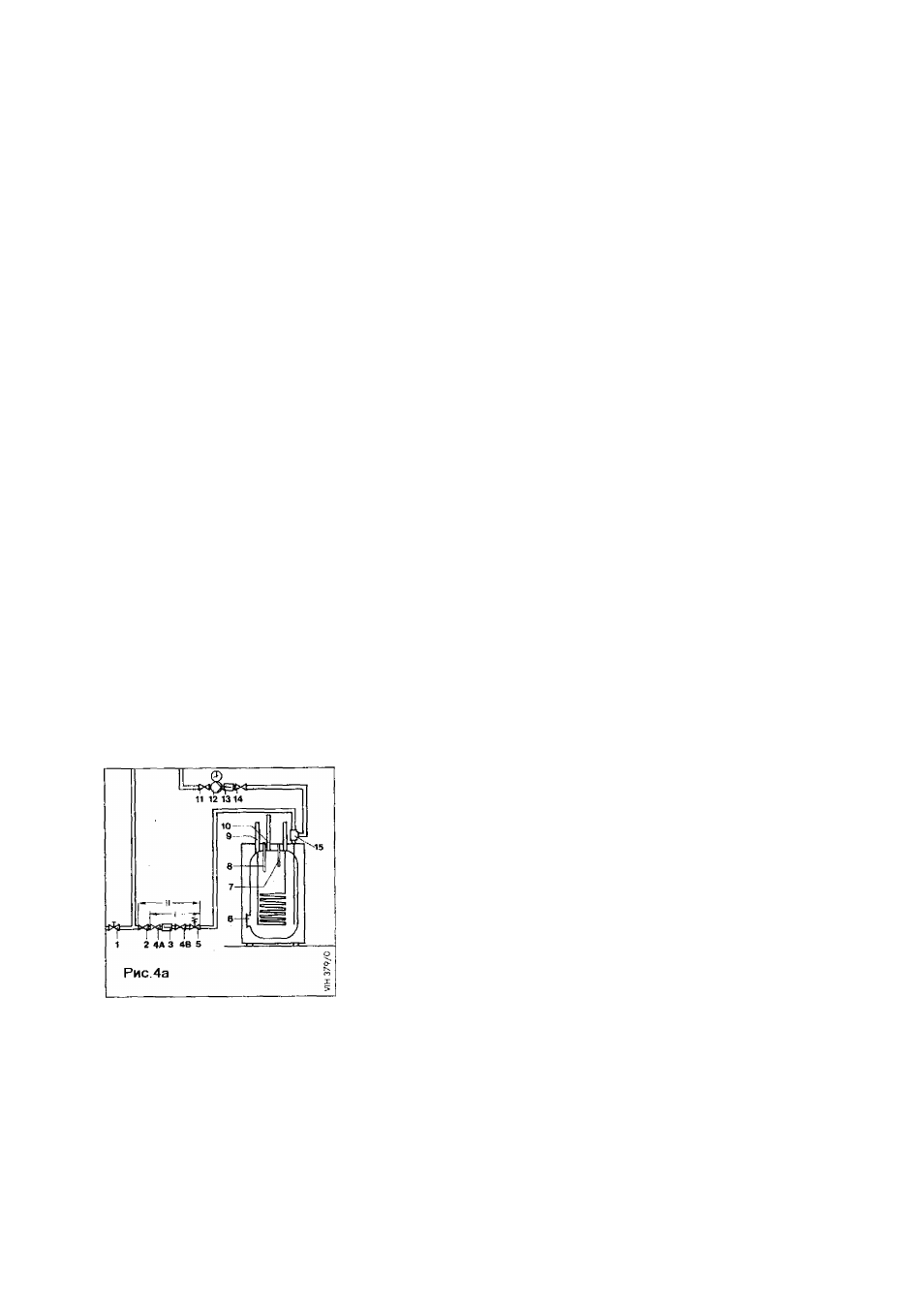

Тройник (поз. 10,рис, 1 и поз. 15,рис.4а) можно привернуть непосредственно к патрубку
подключения холодной воды, как показано на рис. 4а. У VIH 120 циркуляционный трубопрово
можно подключить к отдельному патрубку на верхнем фланце. Режим работы циркуляционнс
насоса устанавливается регулятором отопления VRC-Set... или отдельным таймером cornaci
действующим местным нормам водоснабжения или пожеланиям клиента.
