6 Схема
отопления
и
питьевого водоснабжения

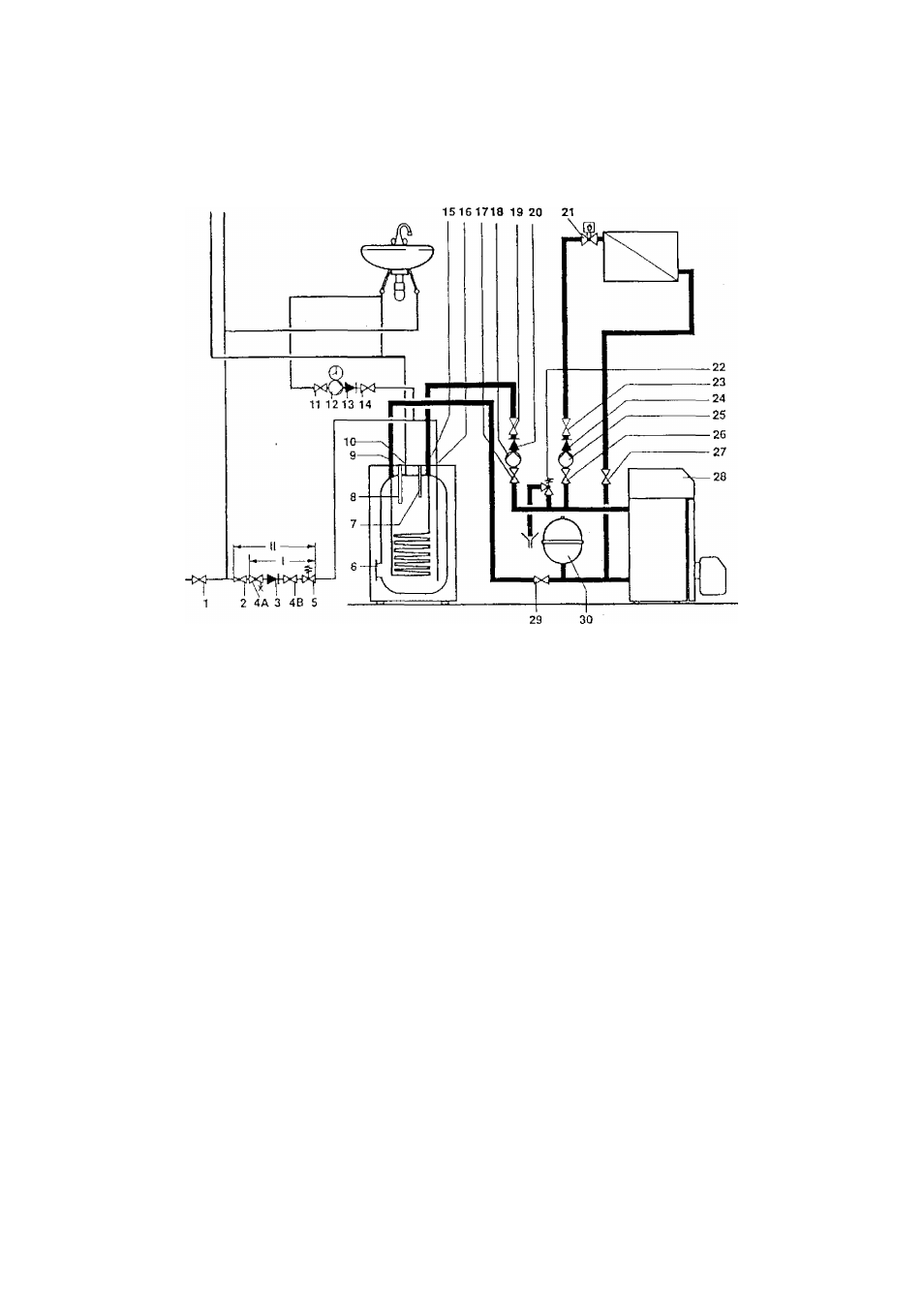

Рис. 2
1 ЗшорвыА веитяль
2 Редукционный клапан
3 Обратный клапан
4 Запетый вснтш
1ь
5 Мем^анный предохранительный
клапан
6 Огасрегне дда чистки
7 Погружные гильзы для датчика
регтлятора тонперагуры и термоиггра
8 Защитный анод с иагнсэимым
покрытвеи
9 Патрубок для оодключедия обратной
магистрали
10 Патрубок для подключениа горячей
воды
11 Запорный вентиль
12 Циркулационный насос (относнтса
к систи
1е)**
13 Обраггиын клапан
14 Запорный вентиль
15 Патрубок для пошапочедкя
подающей иягнегралн
16 Патрубок для подключения холодной
воды
17 Запорный вентиль
18 Циркуляционный насос
аккумулятора (входит в коипдедт)*
19 Запорный вентиль
20 Обратный клала»
21 Термостатический вен
1 иль
22 Предохранительный клапан
23 Запорный вентиль
24 Обратный клапан
25 Циркуляционный насос системы
отопления
26 Запорный ведтиль
27 Запорный ведтиль
28 Отопительный котел
29 Запорный вентиль
30 Расширительный сосуд
* с входящим 8 коиллнег тяйи^юи
возможно управление по времени
** в соответствии с нормами по снстсиаи
отопления от 20.1.1989 требуется
регулировка по времени
