5.4.6.
Для настройки порогового значения температуры, кнопками “ВЫБОР”
выберите пункт меню ‘пороговая 1
о
С , и нажмите “ВВОД”. Теперь кнопками “ВЫ
БОР” установите необходимое значение. Для подтверждения нажмите “ВВОД”.
Для установки датчиков, по которым необходимо контролировать температу
ру , на соответствующем пункте нажмите “ВВОД”. Для выхода выбрать пункт
“выход“ и нажать “ВВОД”. Реле включится при превышении установленной
температуры любым из выбранных для контроля датчиков.
5.5.

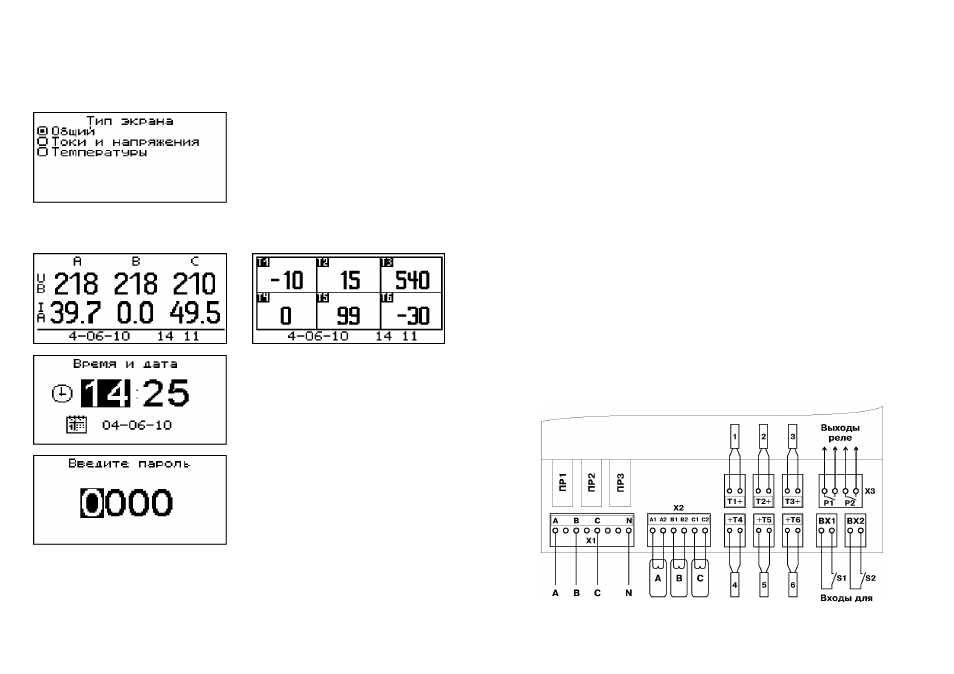

Для
отображения
информации,
кроме основного экрана, можно выбрать
еще два типа экрана. Кнопками “ВЫ
БОР” выбрать нужный тип экрана и для
подтверждения нажать “ВВОД”.
“Общий“ - экран ,на котором отображаются
все измеряемые параметры.
“Токи и напряжения“ - экран, на котором
отображаются
измеряемые
токи
и
напряжения фаз.“Температуры“ - экран, на котором отображаются измеряемые
температуры.
Отображение токов и напряжений
Отображение температур
Карта памяти
пароль
Выход
Статус: ОК 187еИЕ
5.6.
В меню настройки времени и даты
кнопками
“ВЫБОР”
установите
необ
ходимые
значения,
для
подтверждения
выбора нажимайте “ВВОД”.
5.7.
Для входа в меню “карта памяти”
необходимо
ввести
четырехзначный
пароль.
Заводская
установка
”1234”.
Кнопками
“ВЫБОР”
установите
нужное
значение,
для
подтверждения
цифры
нажимайте “ВВОД”. После входа в меню
в
нижней
строке
меню
отображается
состояние карты. Если карта вставлена
и исправна , отображается “ОК” и раз
мер карты в Мб. Если карта отсутствует
или неисправна , отображается “ошибка
карты”.
5.7.1.
Форматирование
предназначено
для очистки и подготовки карты к рабо
те. .Для новой, или ранее не использовав
шейся карты, это действие выполнять не
обязательно , она будет отформатирована
автоматически.
5.7.2.
.Для изменения пароля кнопками “ВЫБОР” установите нужное значение ,
для подтверждения цифры нажимайте “ВВОД”. После ввода пароль автома
тически
сохраняется
в
энергонезависимой
памяти.
Будьте
внимательны,
не
забывайте пароль!
6. Размещение и монтаж
6.1. Установить корпус регистратора на высоте 1.4 -1.5 м от пола в поме
щении с температурой воздуха +10
о
С...+35
о
С.
Для крепления регистратора на стену предварительно необходимо разметить
на стене три отверстия и закрутить саморез в центральное отверстие с не
большим зазором. Затем снять крышку (2), повесить регистратор на централь
ный саморез и закрутить еще два самореза через отверстия для крепления
(9) в нижней части прибора , см.Рис.1.
6.2. Установить и закрепить требуемое количество датчиков температуры в
месте , где предполагается измерение. Подключить датчики к соответсвующим
разьемам проводами сечением 0.5-0.75 мм2 необходимой .длины. При .длинне
провода более 10 метров желательно использовать .для подключения датчика
провода свитые в пары (не более 20 метров). При подключении датчиков типа
LM и термопары типа К требуется соблюдать полярность , в соответствии со
схемой подключения Рис.2.
6.3. Установить и закрепить трансформаторы тока на проводах соответствую
щих фаз. Подключить тансформаторы тока к разьему Х2. Для подключения
использовать провода , имеющиеся в комплекте с трансформаторами тока.
При необходимости увеличить .длину проводов использовать медные провода ,
сечением не менее 1 мм
2
, и длиной не более 10 метров.
6.4.
При необходимости, подключить дополнительные устройства к входам
ВХ1 и ВХ2 и устройства сигнализации или управления к разьему Х3.
6.5.
Подключить
питающее
напряжение
через
защитный
автомат
или
предохранители в силовом щите к разьему Х1, в соответствии со схемой
подключения
Рис.2.,.
Для
подключения
использовать
провода
и
кабели
с
рабочим напряжением не ниже 380 В. При наличии однофазной питающей
сети подключить провод нейтрали к клемме N, а фазный провод к любой из
клемм (А,В,С).
Напряжение
~220/380В
Трансформаторы
тока
Датчики
температуры
дополнительных
устройств
Рис.2 Схема подключения регистратора.
