7. Порядок работы

7.1.

После завершения монтажа, работа по включению регистратора осу­

ществляется в следующем порядке:

• Убедиться в том, что все датчики температуры и трансформаторы тока

подключены в соответствии со схемой, показанной на Рис.2.

• Убедиться , что SD-карта установлена в регистратор и утоплена до щелчка.
• Подать на регистратор питающее напряжение с силового щита.
• Вставить ключ в выключатель (3) и повернуть его в положение “ВКЛ”, при

этом должен загореться загореться индикатор питания (5) на передней панели

регистратора;

• Установить тип датчика температуры по каждому входу в соответствии со

схемой подключения Рис.2. (см. п.5.4.2.).

• Установить тип трансформаторов тока (см. п. 5.4.1.).
• Установить тип входа для входов ВХ1 и ВХ2 (см. п. 5.4.3.).

При

необходимости

запрограммировать

параметры

срабатывания

реле

Р1 и Р2 (см. п. 5.4.4. - 5.4.6.).

• Выбрать тип экрана для отображения измеряемых значений (см.п. 5.5.).
• 7.2. При отсутствии питающих напряжений на всех фазах , регистратор

автоматически

переключается

на

питание

от

встроенной

аккумуляторной

батареи

и

индикатор

питания

(5)

начинает

периодически

мигать.

После

длительной работы от батареи необходимо подключить питающее напряжение
для зарядки аккумулятора. Не допускайте глубокой разрядки аккумулятора и

при появлении мигающей пиктограммы, изображающей батарею , отключайте
регистратор.

7.3. В

нимание

! При извлечении SD-карты необходимо отключить регистратор

с помощью выключателя (3) , при этом индикатор питания (5) должен погаснуть.

Устанавливать карту также необходимо только при отключенном питании.

7.4. После извлечения и обратной установки SD-карты информация на ней не

удаляется и продолжает записывается далее. Чтение информации с SD-карты

необходимо производить только специальной программой RegLogAnalizer

у

1.0.

8. Свидетельство о приемке и продаже

Регистратор РТ-14К N________________

ских условий и годен к эксплуатации.

Дата изготовления______________ 20___ г.

соответствует

требованиям

техниче-

Штамп ОТК

Дата продажи_

20

м

.

п

.

9. Гарантийные обязательства

Изготовитель гарантирует нормальную работу регистратора при соблюдении

потребителем всех правил, изложенных в настоящем руководстве.

Гарантийный срок 12 месяцев со дня продажи.
По вопросам качества регистратора обращаться на предприятие-изготовитель

по адресу:

г.Красноярск,ул.Калинина,53А,

ООО

ТПК

»Красноярскнергокомплект»

Настройка входов

Бх1: -М.Ы411»ИВМрт

Вх2:

стандартный

5.4.3. В этом пункте меню устанавли­
вается тип входа для Входа1 и Входа2
(см.Рис.2.)

Кнопками “ВЫБОР” настройте тип вхо­

да, для подтверждения выбора нажмите

“ВВОД”.

Типы входов , которые можно выбрать:

стандартный - регистратор фиксирует замкнут или разомкнут вход.
водосч.1л/имп. -регистратор будет рассчитывать расход воды из

соотношения 1 импульс на 1 литр воды.

водосч.10л/имп . - регистратор будет рассчитывать расход воды из

соотношения 1 импульс на 10 литров воды.

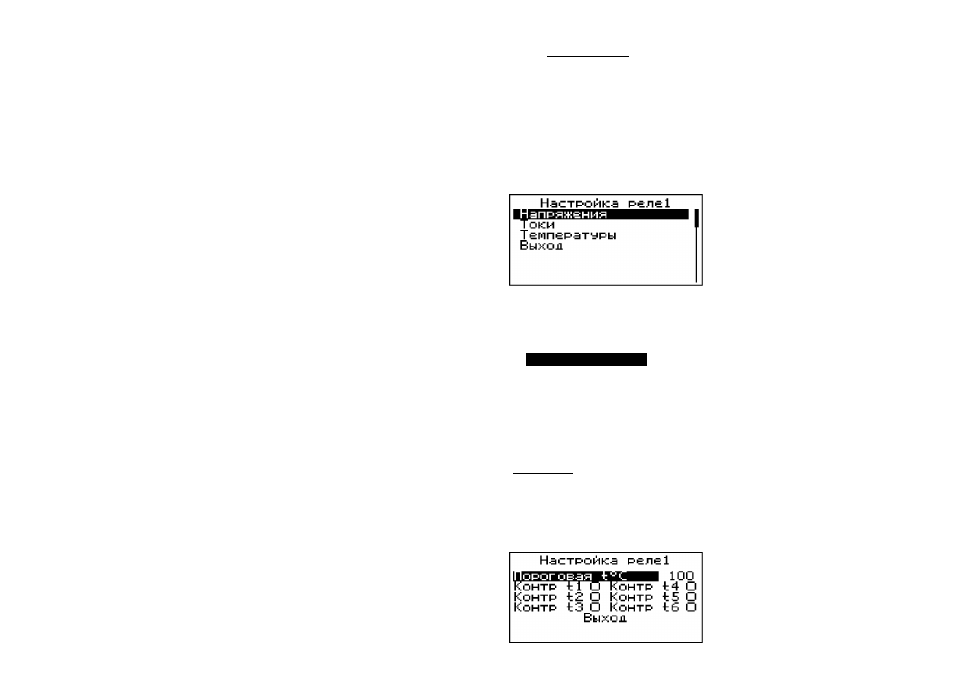

5.4.4. В этом пункте меню настраивается
исполнительное реле Р1. Имеется воз­
можность

настройки

срабатывания

по

напряжению , току и температуре.

Настройка реле Р2 производится ана­

логично реле Р1, только в главном меню

выбирается соответствующий пункт.

Чтобы настроить реле для срабаты­

вания по необходимому параметру, вы­

берите соответствующий пункт меню. Реле можно настроить по нескольким
параметрам, в таком случае оно будет срабатывать , когда любое из выбранных

условий совпадает.

5.4.5. Для настройки значения напряже­
ний, кнопками “ВЫБОР” выберите пункт
меню , который необходимо изменить и
нажмите “ВВОД”. Теперь кнопками “ВЫ­
БОР” установите необходимое значение.

Для

подтверждения

нажмите

“ВВОД”.

Для

установки

фаз,

по

которым

не­

обходимо

контролировать

напряжение

,

на

соответствующей

строке

нажмите

‘ввод’. Для выхода выбрать пункт “вы­

ход“ и нажать “ВВОД”. Реле включится
либо

при

превышении

максимального

напряжения,либо

при

напряжении

ниже

минимального на любой из выбранных

для контроля фаз.

апряжение пин ^

К

онтрол

I

К

онтрол

I

К

онтрол

I

■■Ы=ЫЛ^Л

К

онтроль

К

онтрол

К

онтрол

Выход

ь тазы С

5.4.6.

Для

настройки

значения

тока,

кнопками “ВЫБОР” выберите пункт меню
“пороговый

ток“

и

нажмите

“ВВОД”.

Теперь

кнопками

“ВЫБОР”

установите

необходимое значение. .Для подтвержде­
ния нажмите “ВВОД”. .Для установки фаз ,
по

которым

необходимо

контролировать

ток, на соответствующей строке нажмите

“ВВОД”. Для выхода выбрать пункт “вы­

ход“ и нажать “ВВОД”. Реле включится

при

превышении

порогового

тока

на

любой из выбранных для контроля фаз.
