ПОРЯДОКУСТАНОВКИ
Примечание:
-
Просмотр видео изображения через
встроенный монитор возможен только
при включении стояночного тормоза.
- Если вы не используете провод управле
ния антенной автомобиля, его следует
тщательно изолировать
-
Не допускается подключение красного
провода (Ключ зажигания) и розового
провода (Подсветка кнопок управления)
к аккумуляторной батарее минуя ключ
зажигания, поскольку это приведет к
ускоренному разряду аккумулятора во
время стоянки автомобиля
Порядокустановки и извлечения ресивера
Комплектующие
©Установочная рама
© Установочный болт
© Резиновая втулка
©4винтаМ4хЗ,
4 винта М5х5
© Рамка
© Провод
© Скоба
Установка ресивера

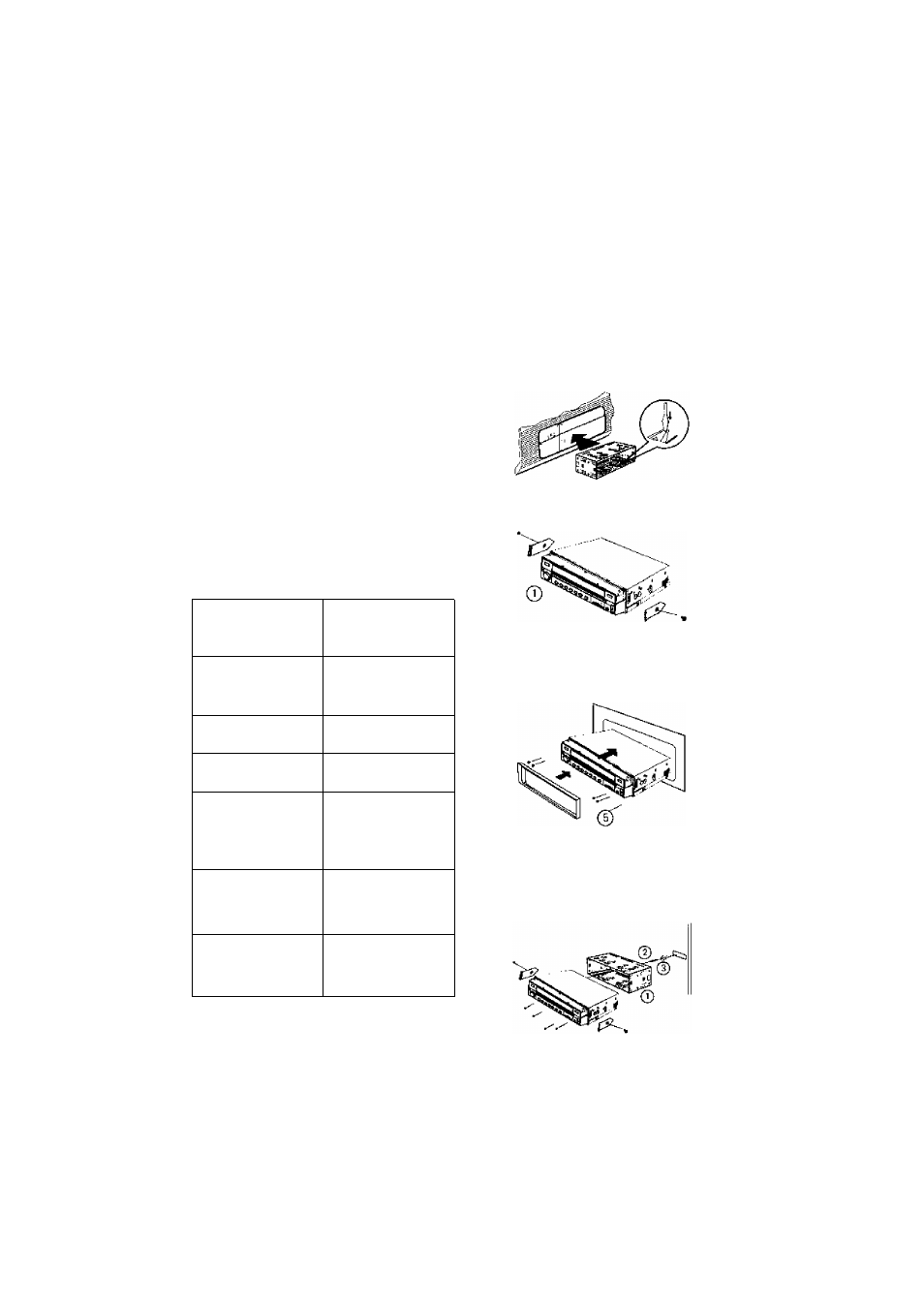

Метод 1. Стандартный монтаж на передней
панели.
1. Установите монтажную раму в гнездо.
При необходимости отогните «язычки»
для надежного крепления.
2
.
Закрепите фиксирующие планки при
помощи винтов М5х5 с двух сторон ап
парата.
3.
Установите аппарат и при помощи
винтов М2х2 закрепите фиксирующие
планки к резьбовым отверстиям мон
тажной рамы. Защелкните обрамление
передней панели в его креплениях.
4.
Для крепления аппарата в задней части
используйте установочный болт (2) и
резиновую втулку (3), входящие в ком
плект поставки. Соответствующее от
верстие с резьбой имеется на задней
стенке аппарата.
-
