ПОРЯДОКУСТАНОВКИ

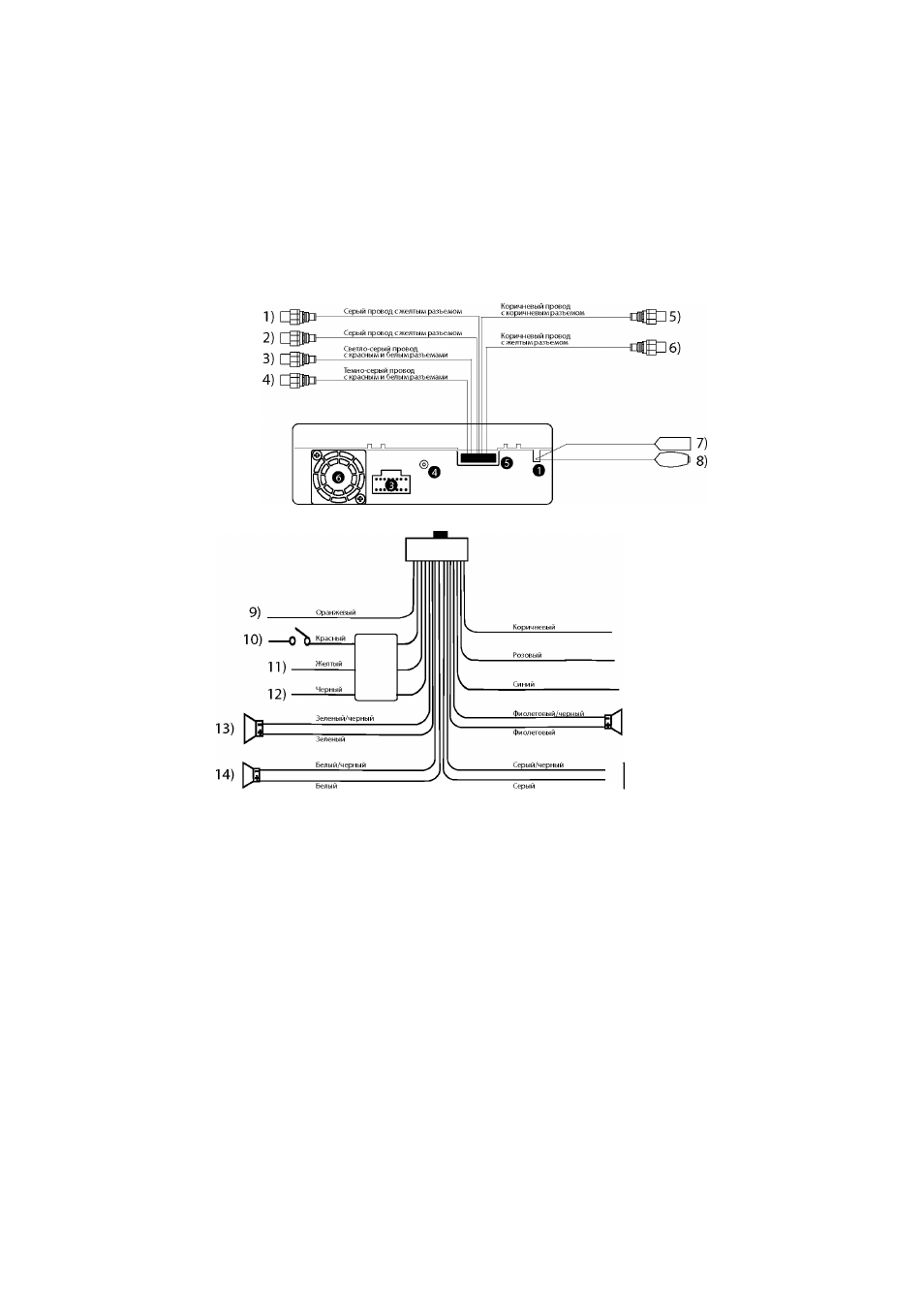

Подсоединения
е
Видео выход 2
Видео выход 1
Выход задних каналов
Выход передних каналов
Выход на сабвуфер
Вход для камеры заднего вида
Входдля антенны радиоприемника
Вход для ТВ антенны (опция)
Сигнал заднего хода
10) Зажигание
11) Питание+12 В
12) Масса
13) Заднийлевыйгромкоговоритель
14) Переднийлевый громкоговоритель
15) Передний правый громкоговоритель
19)
18)
17)
16)
<|15)
16) Задний правый громкоговоритель
17) Управлениеантенной
18) Подсветкакнопокуправления
19) Сигналвключенияручноготормоза
V Гнездоантенны
е Выходной разъем (штекер) с провода
ми питания и динамиков
^ Выходной разъем (гнездо) для подклю
чения питания и динамиков
^ Место крепления задней части аппара
та к корпусу
е Фиксатор крепления электропроводки
® Вентилятор
-
