Отверстие А должно быть всегда свободным. Убедитесь в том, чтобы оно не было преграждено, как
изнутри, так и снаружи. Рекомендуется выполнить данное отверстие близко к уровню пола, на
противоположной стороне прибора по выводу продуктов горения.
Если нет возможности выполнить данное отверстие в помещении, то приток воздуха должен
обеспечиваться из прилегающего вентилируемого помещения, за исключением спальной комнаты,
либо помещения с низким давлением, либо любого иного опасного помещения.
Выход продуктов горения
Продукты горения, вырабатываемые газовыми приборами, должны выводиться наружу посредством
вытяжки (С), поключенной к выводному каналу, либо напрямую наружу. См. рис. 4 выше.
В случае, если невозможно установить вытяжку, необходимо установить электрический вентилятор (Е),
кторый необходимо расположить на внешней стене помещения, либо на окне. См. рис. 4 выше.
Данный электрический вентилятор должен иметь достаточную мощность, чтобы в течение каждого
часа он мог обеспечить смену количества воздуха, превышающего в 3-5 раз объем воздуха в
помещении.
3.
ПОДКЛЮЧЕНИЕ К СЕТИ ЭЛЕКТРОПИТАНИЯ
Прежде чем приступить к подключению прибора к сети электропитания, проверьте, соответствует ли
напряжение и частока тока указанным в данной заводской табличке, а также соответствует ли
электропровод мощности прибора, указанной в заводской табличке с техническими данными.

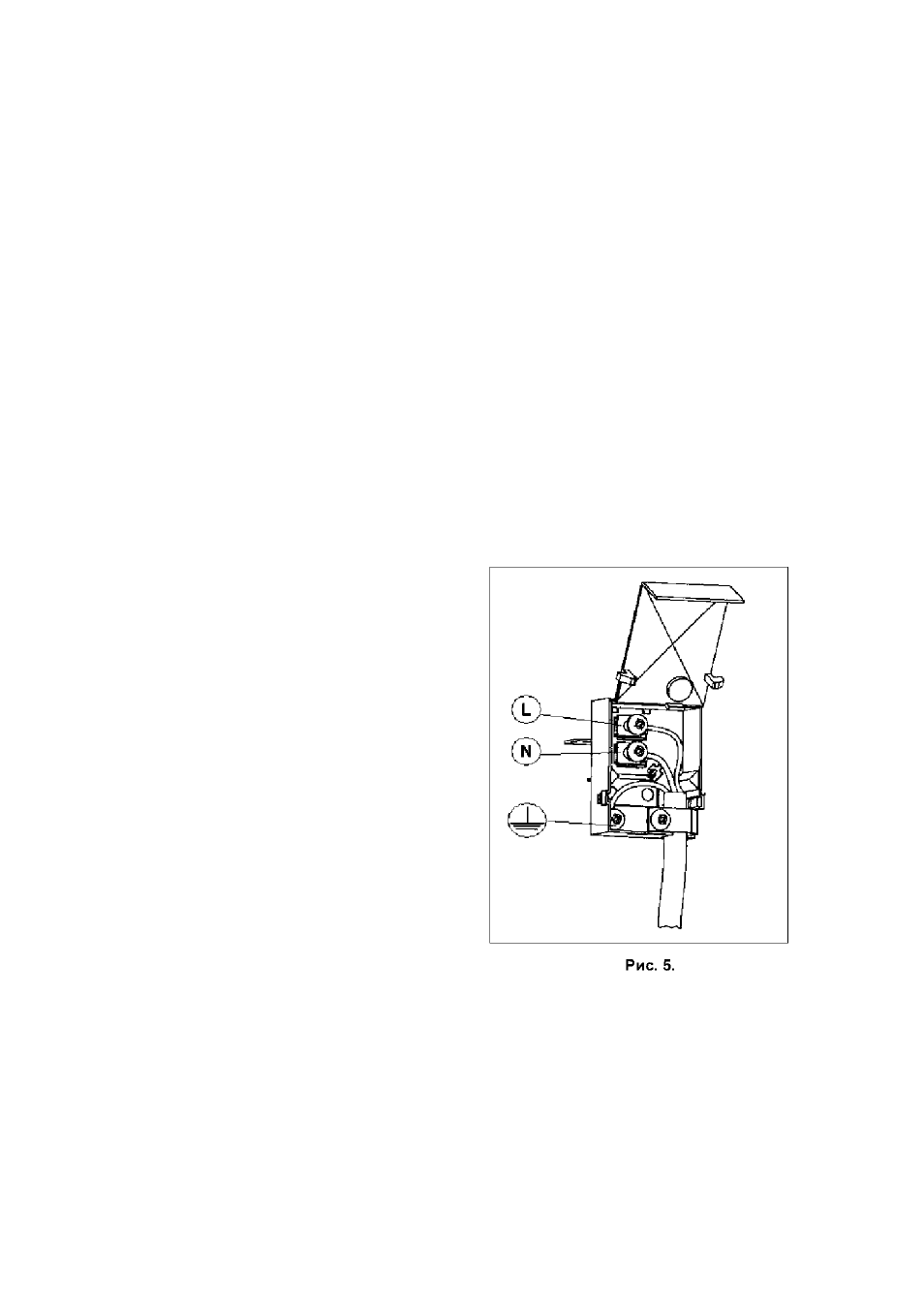

Соедниение кабеля электропитания
КОРИЧНЕВЫЙ - (Ь)
СИНИЙ - (М)
ЖЕЛТО-ЗЕЛЕНЫЙ - ЗАЗЕМЛЕНИЕ ( ± )
1 2 3 4
1. Откройте клеммную коробку при помощи отвертки, поместив ее под боковыми шпонками на крышке,
потяните и откройте крышку.
2. Установите кабель, открутите шуруп кабельного зажима, и три шурупа контактов Е- М- ^ , и затем
зафиксируйте провода под шляпками шурупов, в соответствии с цветами.
3. Поместите кабель в соответствующее отверстие.
4. Закройте крышку клеммной коробки.
См. рис. 5 выше.
Внимание: наличие заземления обязательно по закону.
Подключение эле^ропровода к сети электропитания
