Внимание:
В случае, если поверхность устанавливается над кухонной тумбой, в которой нет духовки, между
поверхностью и находящейся под ней тумбой необходимо установить разделительную планку, на
минимальном расстоянии в 10 мм от поверхности.
В случае, если поверхность устанавливается над духовкой, разместите разделительную планку под
поверхностью, на минимальном расстоянии в 15 мм, а также следуйте указаниям производителя по
установке духовки, обеспечив при этом достаточную вентиляцую воздуха, как показано на рис. 2.
Для обоих вышеуказанных случаев, подключение к электросети должно быть произведено отдельно
для каждого прибора, как в целях безопасности, так и для удобства отключения одного из приборов.
Рекомендуется устанавливать духовку с системой принудительной вентиляции.

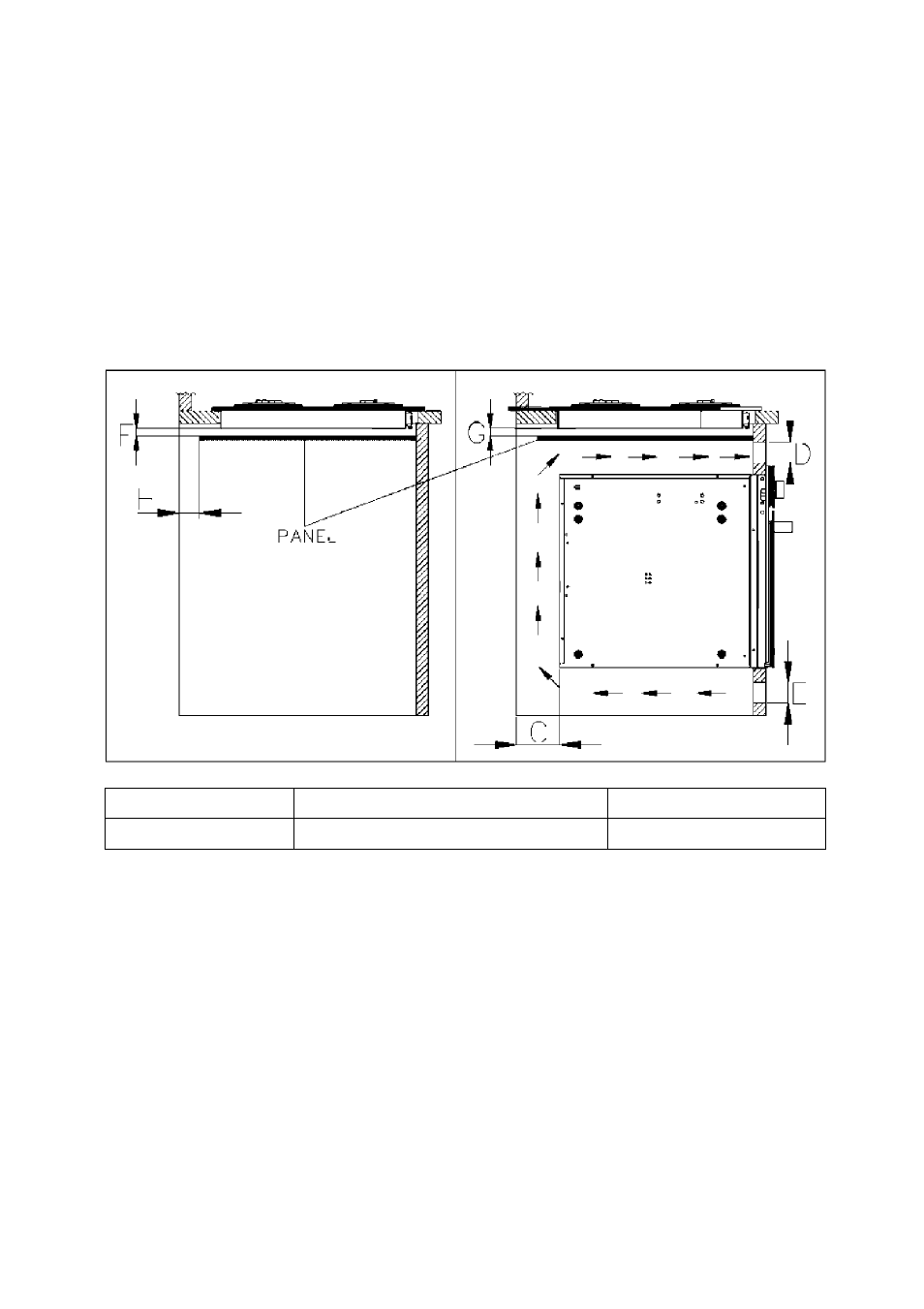

УСТАНОВКА БЕЗ ДУХОВКИ
УСТАНОВКА НАД ДУХОВКОЙ
Р = 10тт (
мин
.)
О = 15тт (
мин
.)
Е = 180ст2
Н = 50тт (
мин
.)
О = 120ст^
Разделительная планка
С = 30тт (
мин
.)
Рис. 2.
Крепление поверхности к столешнице.
Для крепления поверхности к столешнице, следуйте нижеприведенным указаниям, см. рис. 3 ниже:
- Расположите специальный уплотнитель (С), имеющийся в комплектации, вдоль внешнего периметра
столешницы, см. схему на рис. 1 выше. Края уплотнитля не должны налегать друг на друга, и должны
сойтись без разрывов.
- Расположите поверхность в проем, таким образом, чтобы она находилась ровно по центру.
- Закрепите поверхность к столешнице, при помощи специальных крепежных скоб (А) и шурупов (В),
имеющихся в комплектации. См. рис. 3 ниже.
Внимание: верная установка уплотнителя гарантирует защиту от попадания жидкости под варочную
поверхность.
