Сборка и установка устройства
Для удобства транспортировки устройство поставляется в разобранном
виде. После того, как вы доставите устройство домой, произведите
сборку в соответствии со следующими рекомендациями.
Сборка устройства
1. Снимите панель управления, левый и правый поручни и стойки с
подвижного полотна и отложите в сторону.

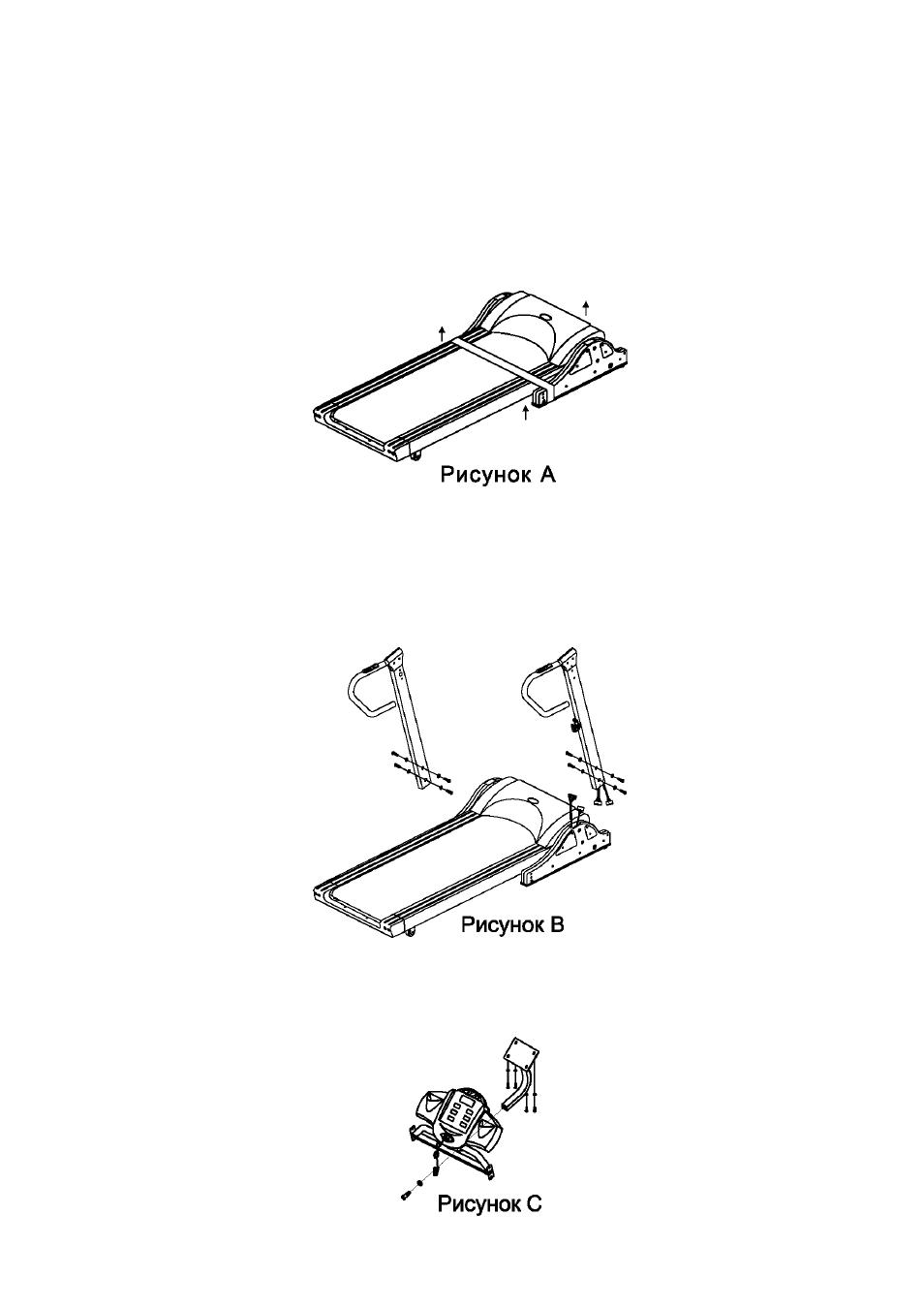

2. Установите базу на ровную сухую поверхность (рис. А).
3. Удалите упаковочный материал и соедините провода базы со стойками;
вставьте правую и левую стойки в соответствующие разъемы на базе.
Закрепите стойки при помощи болтов (рис. В).
4. При помощи болтов соедините стойку и панель управления (рис. С).
