Boomerang Beta line 2
Таблица команд пульта управления.
Функция Кнопка 1 Кнопка 2 Примечание
Постановка на охрану • Охрана отключена. Зажигание ВЫКЛ.
Постановка с отключенными датчиками Охрана отключена. Зажигание ВЫКЛ.
Тихая постановка на охрану •2 •1 Охрана отключена. Зажигание ВЫКЛ.
Тихая постановка с отключенными датчиками ••2 • 1 Охрана отключена. Зажигание ВЫКЛ.
Постановка на охрану с заведенным двигателем •2 •(3 сек)1 Охрана отключена. Зажигание ВКЛ.
Включение/выключение режима тихой охраны #ф #Ф Охрана включена.
Отключение тревоги • Режим тревоги.
Снятие с охраны • Охрана включена.
Тихое снятие с охраны •1 •2 Охрана включена.
Запирание дверей • Зажигание ВКЛ. Охрана отключена.
Отпирание дверей • Зажигание ВКЛ. Охрана отключена.
Паника •(3 сек) Зажигание ВЫКЛ.
Отключение паники • Паника включена.
Поиск • (3 сек) • (3 сек) Режим охраны или режим охраны с
заведенным двигателем
Отпирание багажника • (3 сек)
Дополнительный
канал №1
Включение поддержки зажигания •(3 сек) Охрана отключена.
Зажигание ВКЛ.
Включение/выключение импульса с фиксацией •(3 сек)
Отключение пассивного иммобилайзера #
•3 сек.
•1 *2
кратковременно нажать один раз
нажать дважды в течение 3 секунд
нажать и удерживать кнопку в нажатом состоянии не менее 3 секунд
последовательность нажатия кнопок
нажать одновременно
Примечание: Если для подачи команды требуется последовательное нажатие одной и той же
или разных кнопок, пауза между нажатиями должна быть не менее 0,5 и не более 3 секунд.
Светодиодная индикация состояний.
Охрана включена равномерные медленные вспышки
Охрана отключена не горит
Пассивный иммобилайзер равномерные быстрые вспышки
Перепостановка на охрану быстро метает
Уак^режим горит постоянно
и
Руководство пользователя и инструкция по установке

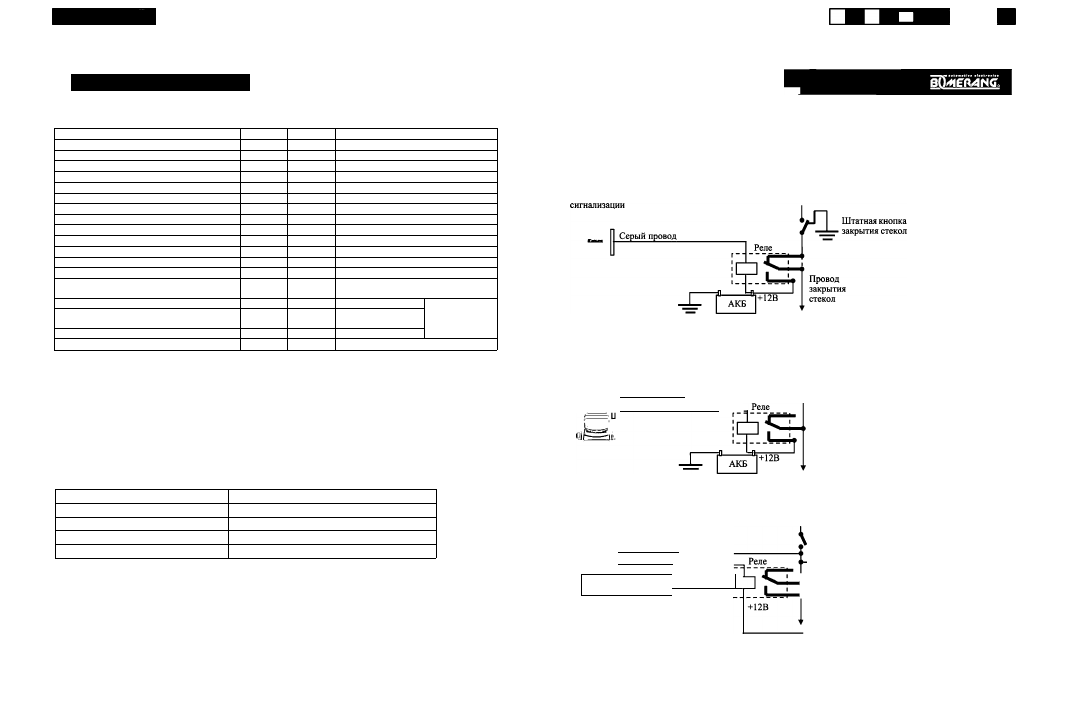

Подключение дополнительных каналов
Дополнительные каналы сигнализации являются выходами отрицательной полярности с
допустимым током нагрузки 300 мА. При подключении к силовым цепям необходимо
использовать дополнительные реле:
Подключение дополнительного канала 2 для реализации функции “Закрытие стекол
Блок
при постановке на охрану
+12В
Подключение дополнительного канала 1 для реализации функции “Поддержка
зажигания
Блок
сигнализации
Розовый провод
Зеленый/красный провод
V Замок зажигания
Г Кл.15
Провод
зажигания
Подключение нормально разомкнутого реле блокировки
Блок
сигнализации
Р озовый провод
Серый провод
1
1
1
Замок зажигания
^ Провод
блокируемой
цепи
Автомобильная охранная система *‘Boomeгaпg’’Beta Нпе2
