Подключение
Подключение аудиосистемы

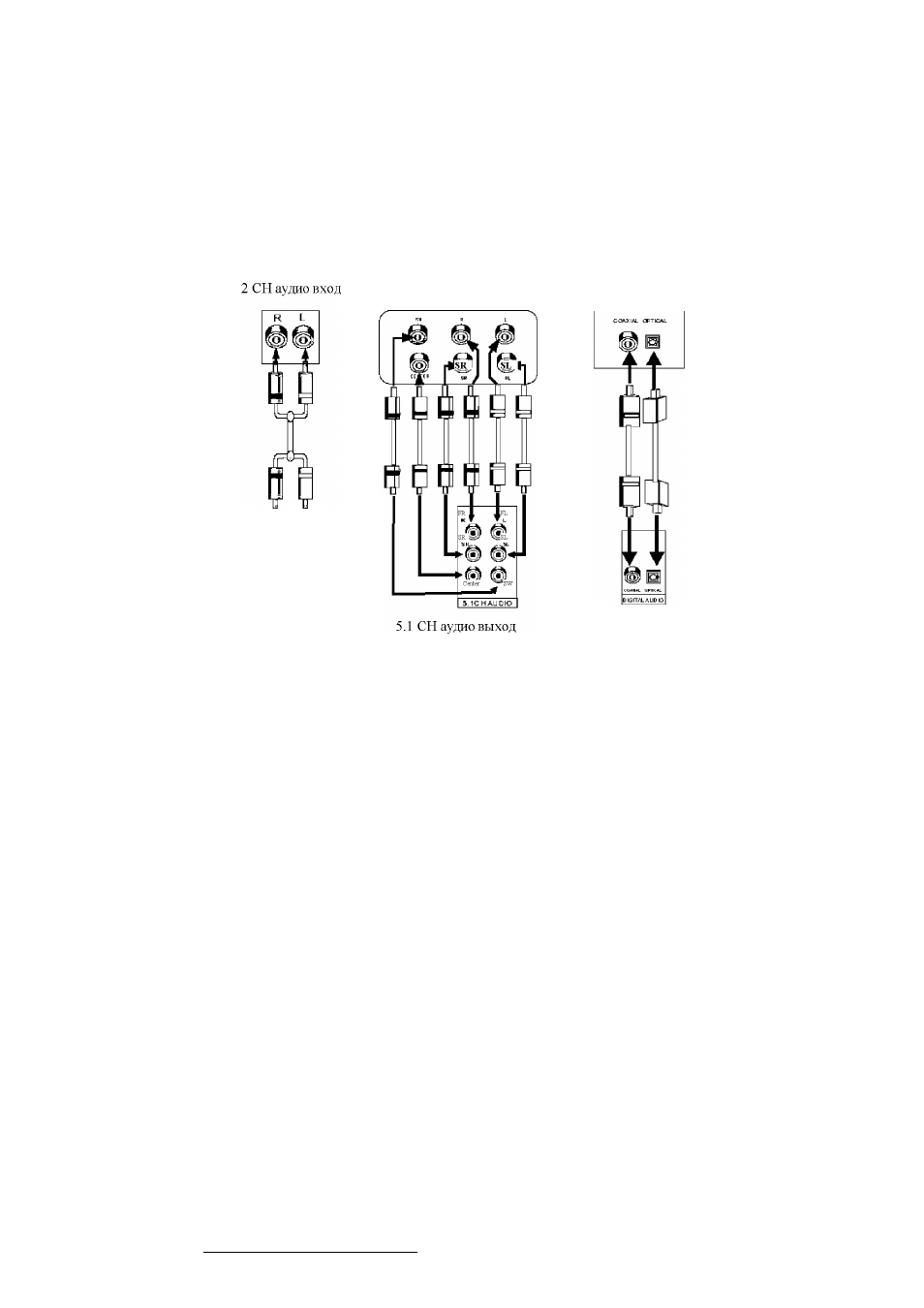

На устройстве имеются аудиовыходы аналогового и цифрового звукового
сигнала. Аналоговый сигнал выводится по двум каналам Dolby AC-3 5.1, а
цифровой - через коаксиальный оптический разъем.
и
I ш
Mix R Mix L
5.1 CH аналоговый
аудио вход
2 CH аудио выход
Цифровой аудио вход
Оптический/
коаксиальн^
1
Й выходу:
Стерео аудиовыход
Для подключения звуковых входов телевизора или аудио-видеоусилителя к
DVD-пpoигpывaтeлю используется пара проводов аудиокабеля (красный
штекер соответствует правому каналу, а белый - левому).
5.1 СН Аналоговый аудиовыход
Для подключения выхода 5.1 ксоответствующему входу 5.1 используйте 3
пары AV кабелей.
Коаксиальный цифровой аудиовыход
Для соединения этого выхода с разъемом на усилителе мощности
используется специальный коаксиальный кабель.
Оптический цифровой выход
Для соединения этого выхода с оптическим разъемом на усилителе
мощности используется специальный волоконно-оптический кабель.
Примечание: Параметры настройки должны соответствовать разъему,
через который DVD-пpoигpывaтeль подключается к внешним устройствам.
русский
