Подключение
Внимание: Перед началом подключения DVD-плеера кдругому
оборудованию, убедитесь, что электропитание DVD-плеера и другого
оборудования отключено.
Подключение к видеовыходу

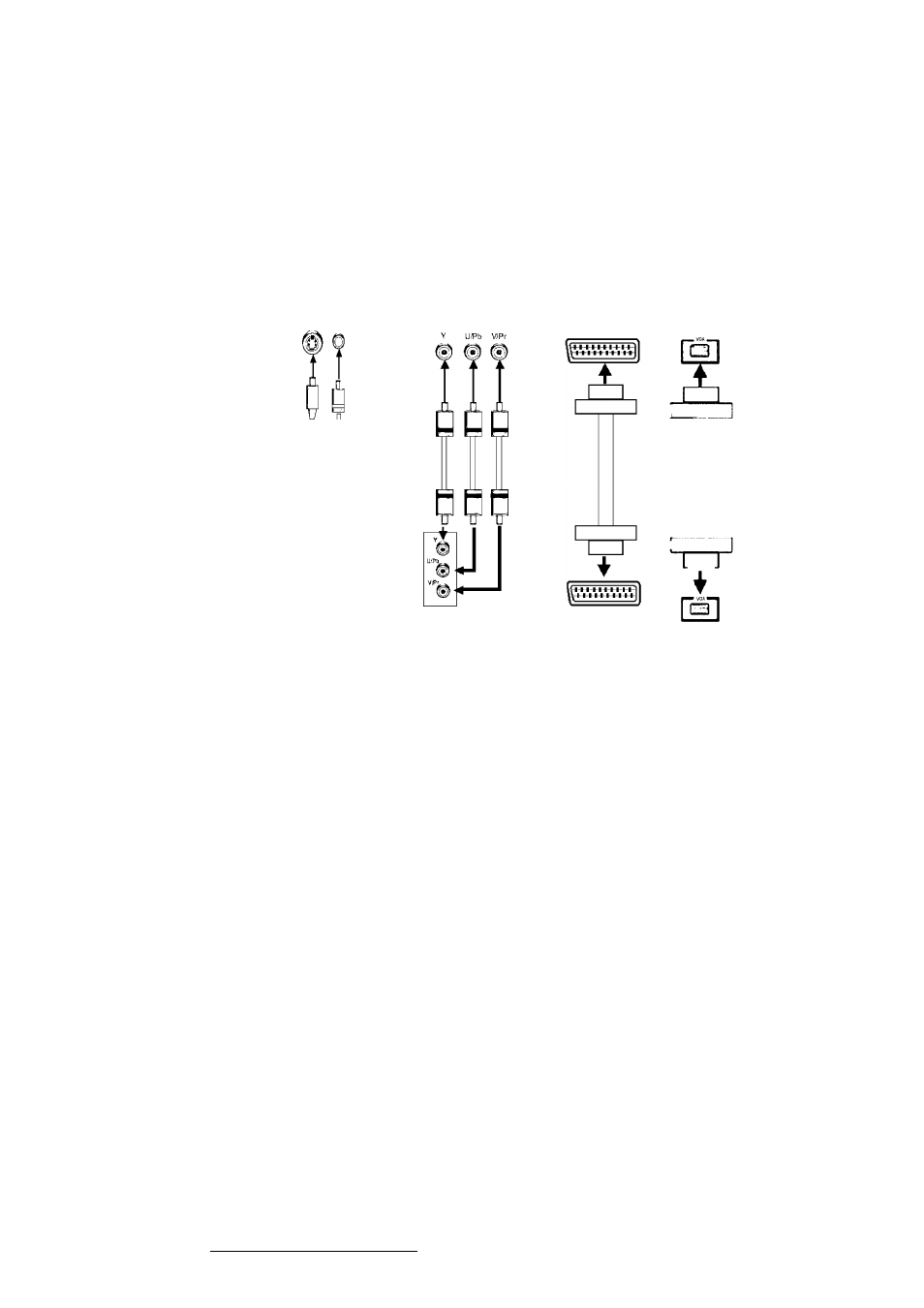

Для данного устройства используется следующая схема подключения.
Компонентный
SCART
VGA
S-Video Video
видео вход
вход
±
"i
Video и S-Video
выходы
Компонентный
видео выход
SCART
выход
VGA
Полный видеосигнал
Для соединения видеовыхода с входом телевизора или монитора
используется один провод аудио-видеокабеля с желтыми штекерами на
концах.
S-Video
Выходной разъем S-Video соединяется с таким же входным разъемом на
телевизоре или мониторе посредством кабеля S-Video.
Компонентный видеовыход
Для подключения компонентного выхода к входным разъемам на телевизоре
или мониторе используются все три провода аудио-видеокабеля.
Разъем VGA
Для подключения разъема VGA к такому же входному разъему на
телевизоре или мониторе используется кабель VGA.
Разъем SCART
Для подключения разъема SCART к такому же разъему на телевизоре или
мониторе используется 21-проводной кабель SCART.
Примечания:
•
Параметры настройки должны соответствовать тому входному разъему
телевизора или монитора, к которому подключен DVD-проигрыватель
•
Подключать сразу все видеовыходы нельзя - это может ухудшить
качество изображения.
•
Хорошее изображение можно получить только при правильном
подключении и корректной настройке системы.
