Изменение направления
открытия дверей
Перед выполнением нижеописанных операций
снять штепсель из розетки.

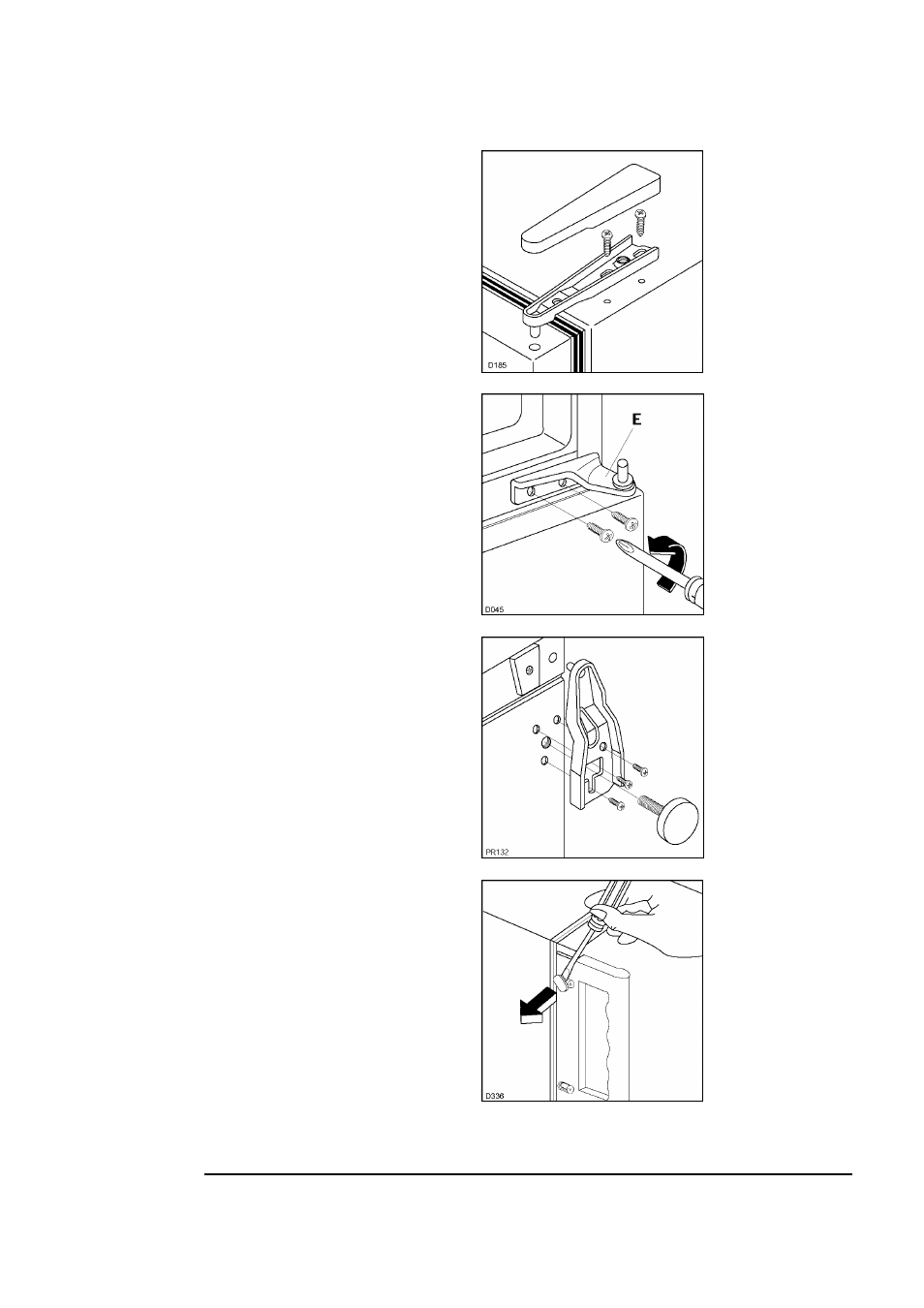

Снять верхний шарнир (рис. 3) и освободить
верхнюю дверь от среднепо шарнира.
Снять средний шарнир, перевернуть епо на 180° и,
после удаления заплушек Ф (рис. 3а), установить
шарнир на противоположную сторону. Заплушки
должны быть установлены в отверстия, которые
остались открытыми с противоположной
стороны.
Установить верхнюю дверь и верхний шарнир на
место.
Удалить левую ножку и установить ее на
противоположную сторону.
Удалить правую ножку, шарнир и установить их
на левую сторону (рис. 3Ь).
Удалить крышки винтов ручек (рис. 3с). Снять
ручки и установить их на противоположную
сторону. Неиспользуемые крепежные отверстия
заделены пластмассовыми заплушками. Эти
заплушки следует удалить и установить в
отверстия, оставшиеся открытыми после
изменения направления открытия дверей.
А
Внимание!
После изменения направления открытия дверей
проверить прилепание их уплотнения к шкафу.
При низких температурах окружающей среды
(например, зимой) может быть, что уплотнение не
прилепает перметично к шкафу. Герметичность
восстанавливается самостоятельно через
некоторое время. Процесс восстановления
перметичности может ускоряться путем разопрева
уплотнения феном.
Рис. 3
Рис. 3
а
Рис. 3Ь
Рис. 3
с
_______ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
(Нй§)
Технические данные указаны на паспортной табличке, расположенной во внутренней части
прибора, слева.
45
