Подключение

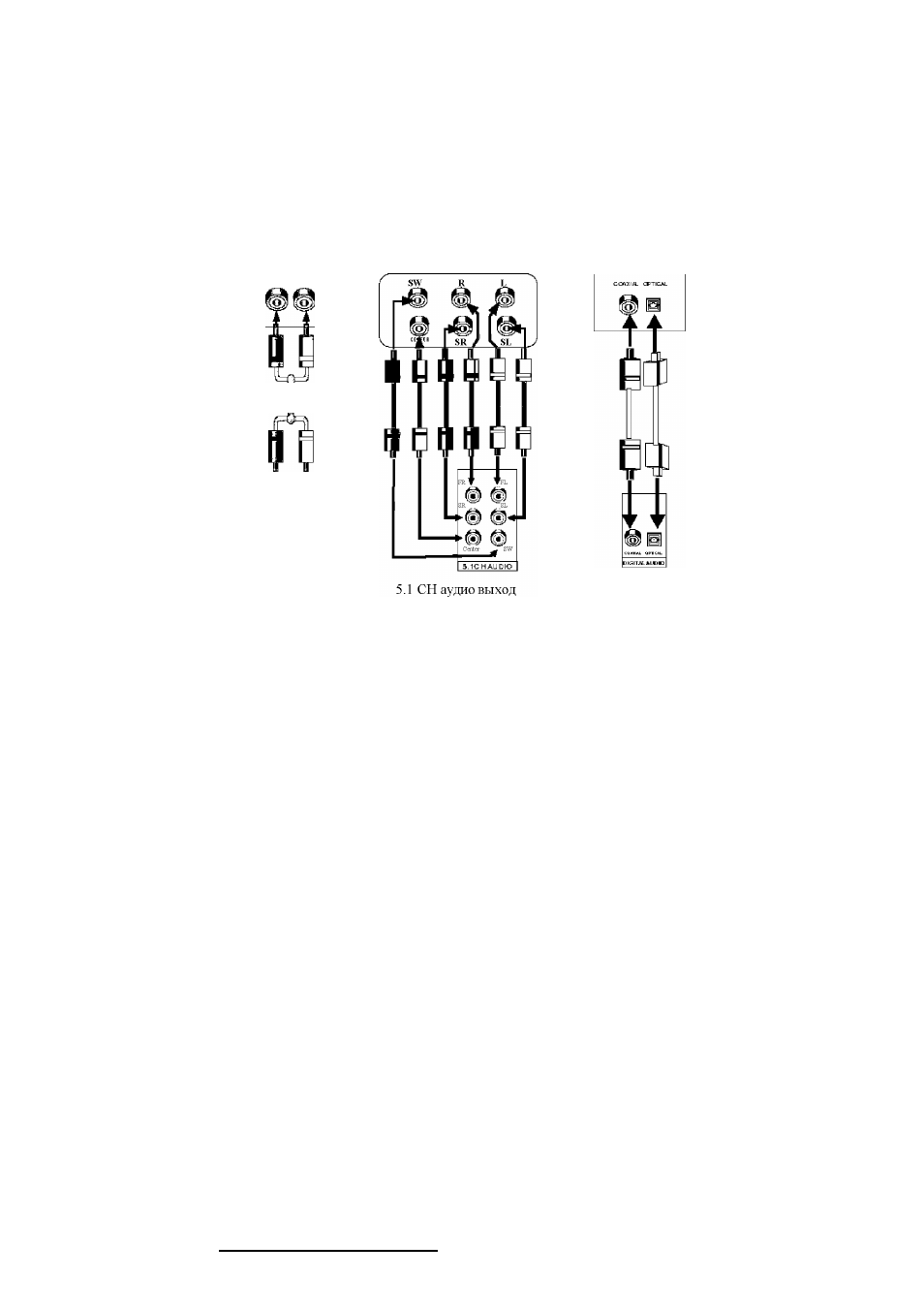

Подключение аудиосистемы
На устройстве имеются аудиовыходы аналогового и цифрового звукового сигнала.
Аналоговый сигнал выводится по двум каналам Dolby AC-3 5.1, а цифровой - через
коаксиальный оптический разъем.
5.1 CH аналоговый
аудио вход
2 CH аудио вход
Цифровой аудио вход
I ®
ш
Mix R Mix L
2 CH аудио выход
Оптический/
коаксиальн^
1
Й выходу:
Стерео аудиовыход
Для подключения звуковых входов телевизора или аудио-видеоусилителя к ВУВ-
проигрывателю используется пара проводов аудиокабеля (красный штекер соответствует
правому каналу, а белый - левому).
5.1 СН Аналоговый аудиовыход
Для подключения выхода 5.1 к соответствующему входу 5.1 используйте 3 пары АУ кабелей.
Коаксиальный цифровой аудиовыход
Для соединения этого выхода с разъемом на усилителе мощности используется специальный
коаксиальный кабель.
Оптический цифровой выход
Для соединения этого выхода с оптическим разъемом на усилителе мощности используется
специальный волоконно-оптический кабель.
Примечание:
Параметры настройки должны соответствовать разъему, через который ВУВ-
проигрыватель подключается к внешним устройствам.
3 5
русский
