Подключение
Внимание: Перед началом подключения DVD-плeepa к другому оборудованию, убедитесь,
что электропитание DVD-плeepa и другого оборудования отключено.
Подключение к видеовыходу

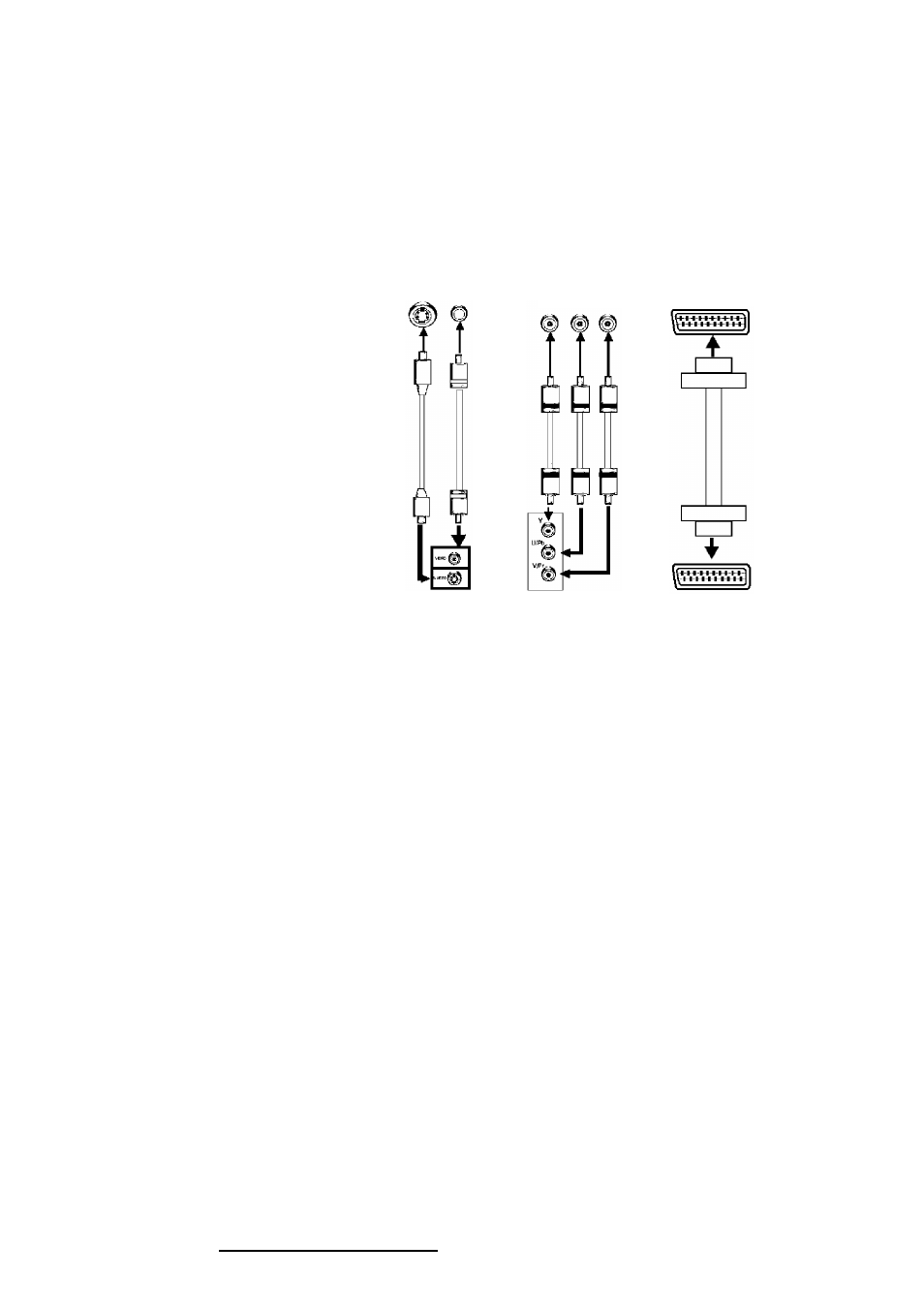

Для данного устройства используется следующая схема подключения.
Задняя панель DVD плеера:
Выход Выход
S-Video Video
Компонентн^
1
Й
видео выход
Y Pb/Cb Pr/Cr
Выход
SCART
Разъемы ТВ:
Video и S-Video
ВХОД^1
Компонентн^
1
Й
видео вход
Вход
SCART
Полный видеосигнал
Для соединения видеовыхода с входом телевизора используется один провод аудио
видеокабеля с желтыми штекерами на концах.
S-Video
Выходной разъем S-Video соединяется с таким же входным разъемом на телевизоре или
мониторе посредством кабеля S-Video.
Компонентный видеовыход
Для подключения компонентного выхода к входным разъемам на телевизоре или мониторе
используются все три провода аудио-видеокабеля.
Разъем SCART
Для подключения разъема SCART к такому же разъему на телевизоре или мониторе
используется 21-проводной кабель SCART.
Примечания:
•
Параметры настройки должны соответствовать тому входному разъему телевизора или
монитора, к которому подключен DVD-проигрыватель
•
Подключать сразу все видеовыходы нельзя - это может ухудшить качество изображения.
•
Хорошее изображение можно получить только при правильном подключении и
корректной настройке системы.
