Инструкции по встроенной
'—'
установке приборов
Размеры проёма
Высота
Глубина
Ширина
880 мм
550 мм
560 мм
Для перевозки дверь прибора закреплена
специальными осями с обеих сторон. Удалите
верхнюю и нижнюю ось согласно направлению
открывания двери.

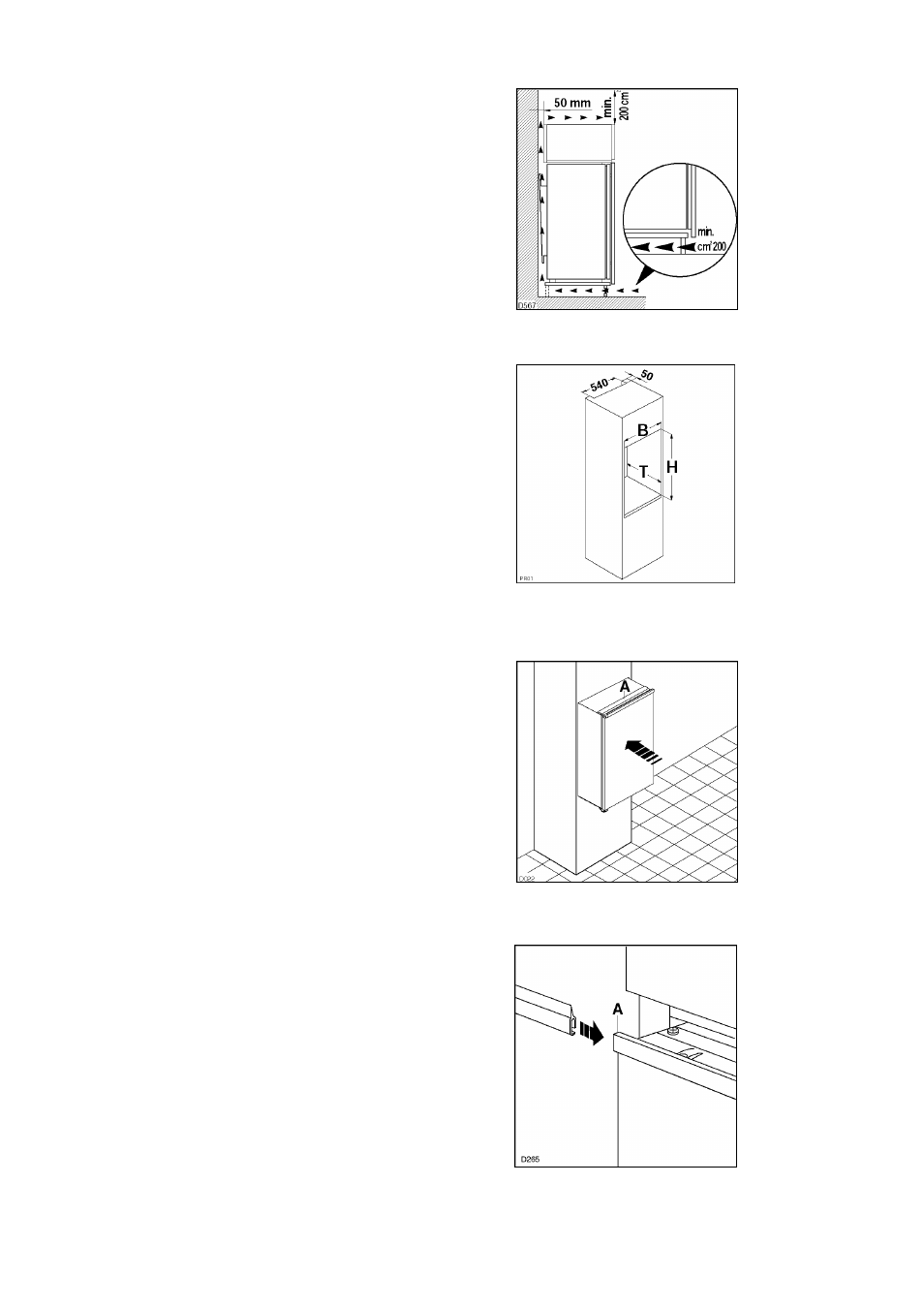

По причинам безопасности вентиляция должна
быть такой, как показано на рис.
Внимание: ни коим образом не заслоняйте
вентиляционные отверстия.
Помимо этого, необходимо, чтобы ниша имела
воздуховод со следующими размерами:
глубина:
50 мм
ширина:
540 мм
Вставить холодильник в нишу, придвинув его к
стенке тем боком, который соответствует
стороне открытия дверей.
Если после выполнения вышеописанной
операции между прибором и шкафом останется
щель, то на стопор (А) необходимо будет
установить входящую в комплект специальную
прокладку.
