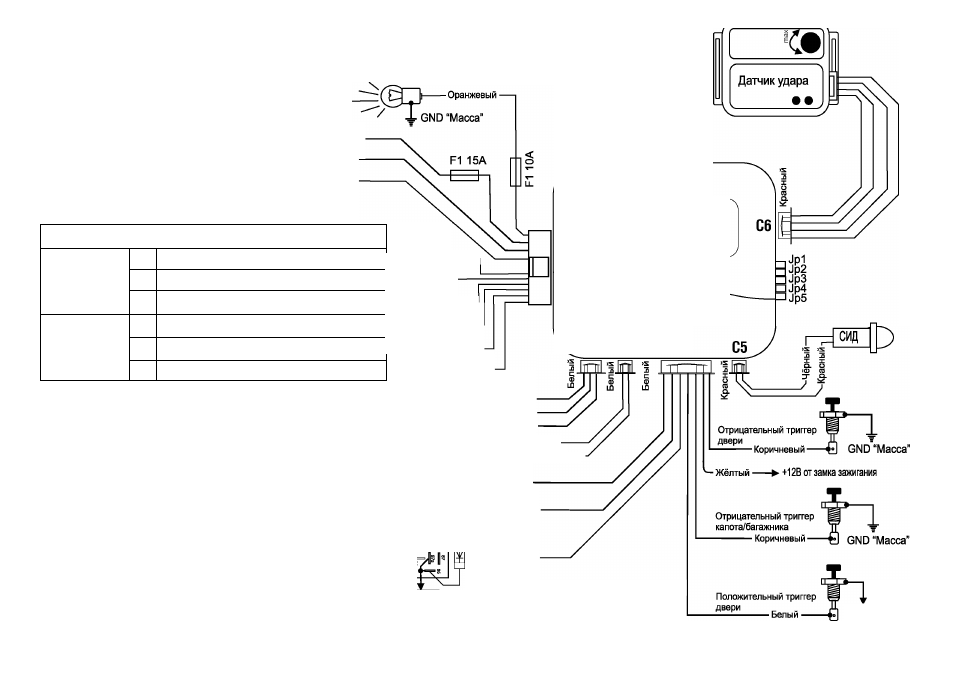

Схема подключения PHARAON SCS-5000
Габаритные огни
SMT
г
GND “Масса”
Сирена
п.
+12В
АКБ
— Красный
Чёрный
Белый/красн.
,т GND “Масса”
Разъём для подключения дверных электрозамков
Реле
отпирания
87
Нормально разомкнутый контакт реле отпирания
30
Общий контакт реле отпирания
87а
Нормально замкнутый контакт реле отпирания
Реле
запирания
87
Нормально разомкнутый контакт реле запирания
30
Общий контакт реле запирания
87а
Нормально замкнутый контакт реле запирания
■Коричневый/зелёный-|
Зелёный/белый-
Оранжевый/зелёный-1
Коричневый/синий ■
Синий/белый-
C1
AdVdr>c«d UeUicle
|?НА1^ТЧ
KNIiRïrôi-
madâl 3^3 ' Sûûû З^Т
C2 C3
C4
K дополнительному
однозонному датчику •
(не входит в комллект)
Оранжевый/синий-----
Отрицательный триггер датчика
' Масса для датчика
■ +12 В для питания доп. датчика
Кнопка “VALET”
Выход “Комфорт” для управления модулем стеклоподъёмников (-200мА)
Чёрный
Выход управления соленоидом багажника (-200мА)
Реле блокировки
Катушка зажигания
ГЗ
■Ш
+12В
(+Б)
Серый
Разрезать
Чёрный/белый
'Зелёный
' Фиолетовый
-► +12В ОТ замка зажигания
+12В от аккумулятора
! Если на колодке реле блокировки установлен диод, соблюдайте полярность его включения:
катод диода, отмеченный светлой полосой, необходимо подключать только к +12 после замка
зажигания (чаще это контакт №86реле).
