ПРОГРАММИРОВАНИЕ БРЕЛОКОВ
При утере одного из брелоков ёпё если Вы хотите использовать дополнительные брелоки их коды
необходимо ввести в память процессора системы.
Система PHARAON SCS-5000 SMT способна хранить в памяти до трёх брелоков передатчиков. Для
обучения системы необходимо выполнить следующие действия:
1. Снять систему с режима охраны.
2. Включить зажигание, не запуская двигатель
3. В течение 8 секунд нажать 10 раз кнопку служебного режима “VALET”, когда система будет готова к
обучению, Вы услышите 3 коротких сигнала сирены. У Вас есть -10 секунд на выполнение следующих
операций.
4. Нажмите любую кнопку на первом брелоке, Вы услышите 1 сигнал сирены.
5. Нажмите любую кнопку на втором брелоке, Вы услышите 2 сигнала сирены.
6. Нажмите любую кнопку на третьем брелоке, Вы услышите 3 сигнала сирены.
7. Для выхода из режима программирования, выключите Зажигание.
Примечание: Учтите, что коды ранее записанных брелоков будут стёрты, но если Вы
не ввели код ни одного брелока, то в памяти системы останутся коды ранее
записанных брелоков.
ПОСТАНОВКА СИСТЕМЫ В РЕЖИМ ОХРАНЫ ПОСРЕДСТВОМ БРЕЛОКА
Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник. Нажмите Кнопку 1
на 0,5 сек. (также см. Примечание 2) передатчика для постановки системы в режим охраны. Сирена
включится один раз, габаритные огни вспыхнут один раз, двери запрутся (если установлены электрические
замки), зажигание будет заблокировано и светодиодный индикатор (СИД) начнет медленно мигать, указывая
на то, что система находится в режиме ОХРАНЫ.
Система немедленно сработает при открывании любой двери, капота, багажника или при толчке/ударе
по автомобилю. При этом габаритные огни будут мигать, сирена автомобиля будет непрерывно звучать
в течение 30 сек. после чего система снова перейдет в режим охраны. Если система сработала от открывания
одной из дверей, капота или багажника и после окончания 30 сек. цикла дверь (капот или багажник) осталась
открыта, то сирена будут звучать постоянно и габаритные огни будут мигать до тех пор, пока дверь, капот
или багажник не будут закрыта, но не более 6 мин. с момента срабатывания системы, после чего система
встанет в режим охраны в “обход” открытой цепи.
Примечание 1: Если при постановке системы в режим охраны одна из охраняемых цепей
(дверь, капот или багажник) не закрыта, Вы увидите, что светодиодный индикатор
(СИД) начнет быстро мигать, сирена издаст два коротких сигнала, это значит, что
система встала в режим охраны в “обход” этой цепи. Как только работа цепи
восстановится, она будет автоматически взята под охрану.
Примечание 2: Если при постановке системы в режим охраны или в режиме охраны,
нажать и удерживать 2 секунды Кнопку 1 брелока - то на выходе "Комфорт" (зелёный
провод) появится отрицательный импульс длительностью 30 секунд. Выход "Комфорт"
предназначен для подключения к системе контролера управления стеклоподъёмниками,
или контролера штатной системы "Комфорт" имеющейся в Вашем автомобиле.

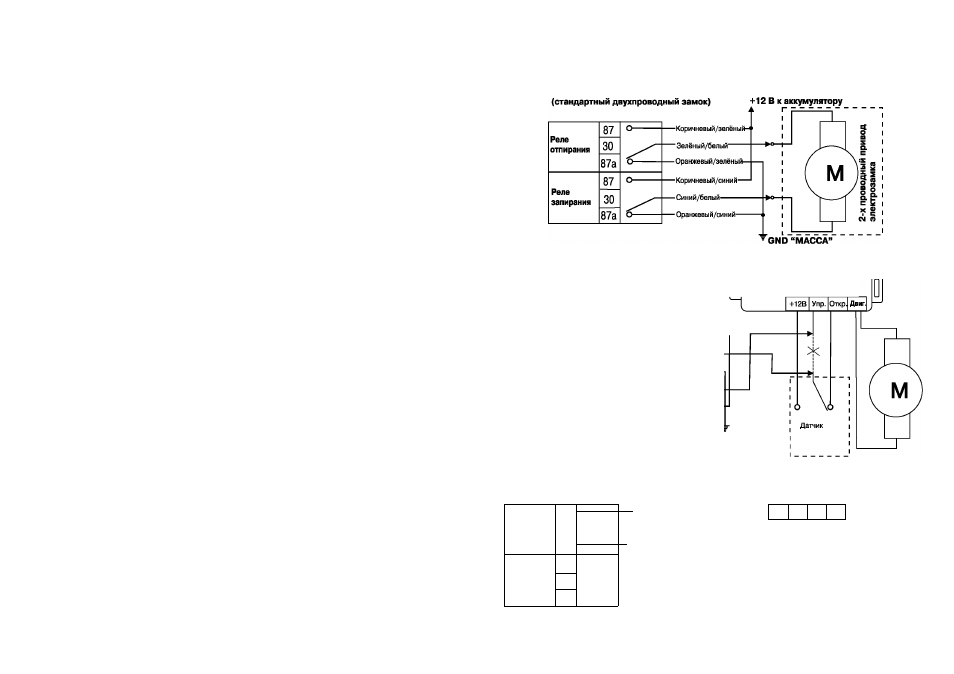

Схемы подключения центрального замка к системе
PHARAON SCS-5000 SMT
Управление сигналом с инверсией полярности
СХЕМЫ ПОДКЛЮЧЕНИЯ
Приложение 1
87
Атомобили в которых для блока управления
центральным замком для запирания необходимо
состояние “разомкнуто”, а для отпирания
положительный сигнал
Ч-12 В к аккумулятору ^
-Коричневый/зелёный-1
-Зелёный/белый-
- Оранжевый/зелё 1 -
-Коричневый/синий'
-Синий/белый'
-Оранжевый/синий'
Блок управления
центральным замком
Реле
отпирания
Реле
запирания
30
87а
87
30
87а
GND “МАССА”
Автомобили, в которых управление
центральным замком происходит
отрицательным импульсом
-Коричневый/зелёный—^
Реле
отпирания
87
30
87а и
87 о------- —
Реле 30 —
запирания
87а ^ -----------
-Зелёный/белый--------
□ранжевый/зелёный-
-Коричневый/синий-
- Синий/белый-----------
- Оранжевый/синий—X
GND “МАССА”
Блок управления
центральным замком,
управляемый (-)
Откр. Общ. Закр Двиг
Датчик
И0
[I
1П А
