7 ПЕРЕВЕШИВАНИЕ ДВЕРЕЙ
Конструкцией холодильника предусмотрена
возможность перевешивания дверей для
левостороннего открывания:
- открутите крепежные шурупы столика 1 и 3
(2шт. спереди и 2шт. сзади) и снимите столик;
- открутите и снимите верхний кронштейн двери
5, выкрутите ось 7 вместе с гайкой 6 и шайбами
8, и весь комплект установите на
противоположной стороне:
- снимите верхнюю дверь 18;
- открутите крепежные болты 11 среднего
кронштейна 10;
- снимите средний кронштейн 10 вместе с
шайбами на оси и прокладкой 9;
- снимите нижнюю дверь 13;
- открутите и снимите нижний кронштейн
двери14, выкрутите ось 15, переверните
кронштейн и ось;
- прикрутите и закрепите нижний кронштейн 14
на противоположной стороне;
- достаньте из верхней двери заглушку 19 и
заглушку 16 нижней двери и переставьте на
противоположную сторону;
- в зоне поперечной планки шкафа достаньте
заглушки 17 и переставьте на противоположную
сторону шкафа;
- на ось нижнего кронштейна 15 навесьте
нижнюю дверь 13;
- прикрутите средний кронштейн 10 вместе с
комплектом шайб и прокладок на
противоположной стороне шкафа,
предварительно вставив ось кронштейна в
нижнюю дверь;
- на ось среднего кронштейна 10 навесьте
верхнюю дверь 18;
- * открутите винты 21, снимите ручку 20 и этими
же винтами прикрепите ее на правой стороне
двери, предварительно достав заглушки 22;
- * заглушки 22 вставьте в отверстия, в которые
была прикручена ручка;
- прикрутите верхний кронштейн 5 вместе с
комплектом шайб, вставив перед этим ось
кронштейна в верхнюю дверь;
- установите столик и прикрепите шурупами
(2шт. спереди и 2шт. сзади);
*) если холодильник изготовлен с ручками
При перенавеске дверей, класть холодильник на
бок запрещается.

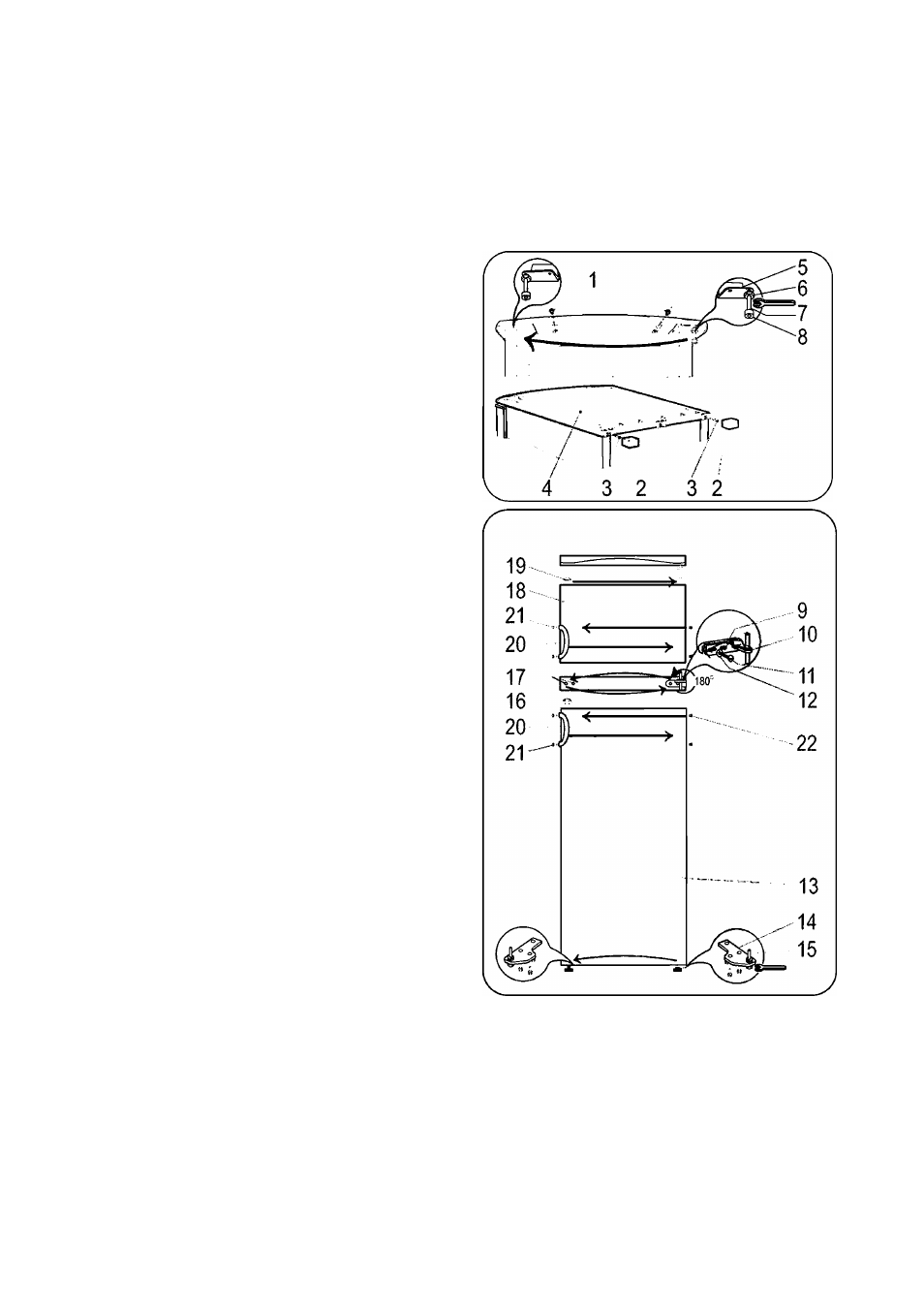

Рисунок 3
