ВНИМАНИЕ: транспортировочные опоры снимаются

с помощью поставленного вместе с машиной ключа,

ВНИМАНИЕ: если машина устанавливается на ковре,
следует удостовериться в том, что ковёр не закрывает
вентиляционные отверстия машины, находящиеся в
её

нижней

части.

Необходимо

обеспечить

беспрепятственную вентиляцию машины,

УСТАНОВКА МАШИНЫ

ПоАключение питания

Перед подключением машины к сети удостоверьтесь
в том, что:

Напряжение сети соответствует напряжению,

обозначенному на табличке с техническими
данными (220-230 В).

Розетка заземлена и защищена предохранителем
на 10 А.

Перемещение машины и выравнивание

её по горизонтали

Машина оснащена двумя стационарными колёсами,
которые находятся под задней частью машины, а

также одним выдвижным колесом. Для того чтобы

выдвинуть

колесо,

поверните

влево

рычаг,

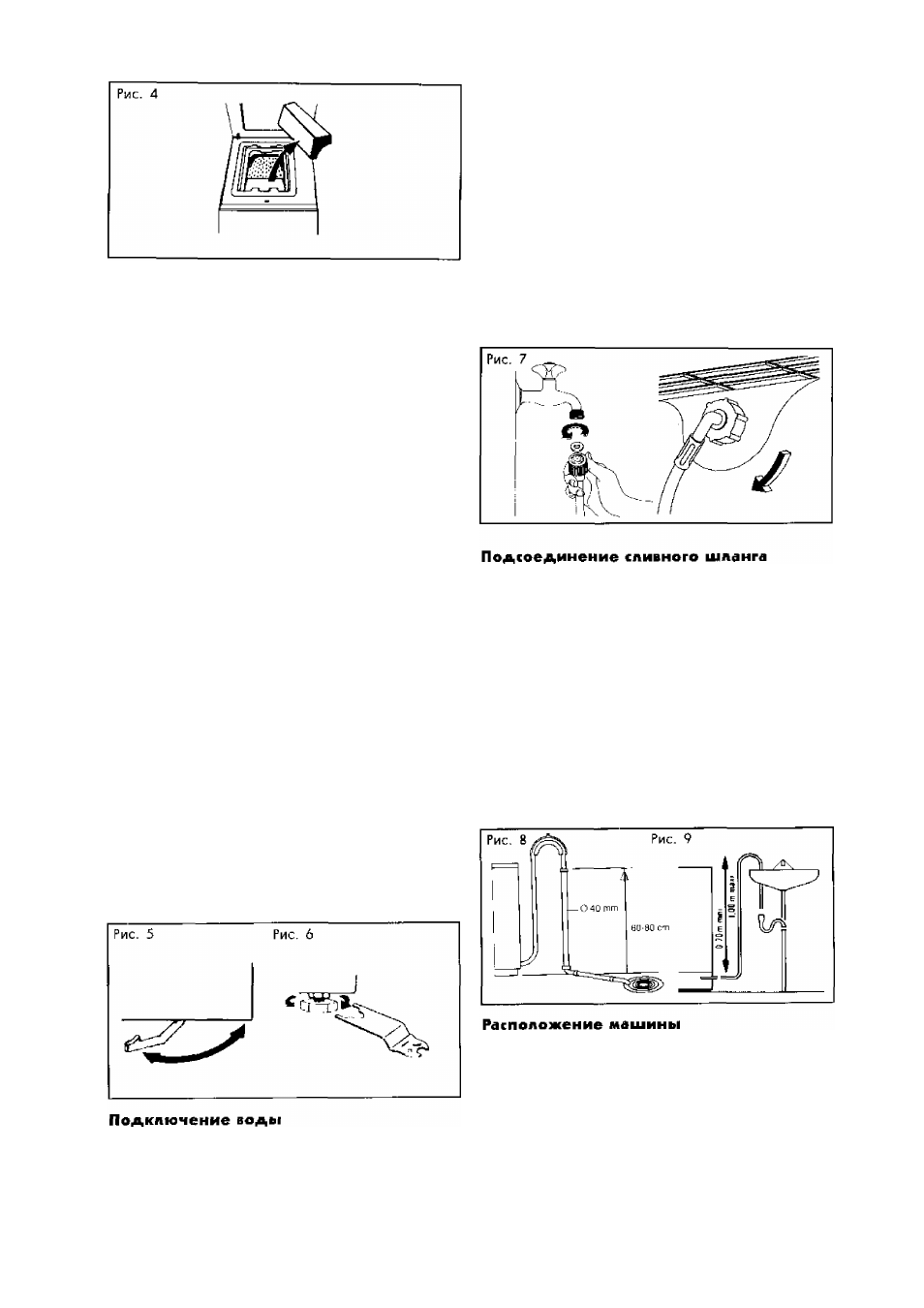

находящийся справа в нижней части машины (рис, 5).

После того как машина установлена на место,
установите колесо в исходное положение, задвинув

для этого рычаг на место. Выставьте машину по

горизонтали с помощью регулируемых ножек,
расположенных под передней частью машины.
После этого затяните контрящие гайки (рис. 6).

этого шланг подачи воды подключается к крану с
резьбой

^/4

дюйма.

Требуемое

давление

водопроводной сети находится в пределах от 100 до

1000 кПа. Если же давление воды часто бывает

слишком вь[соким, в соединительную муфту между

шлангом и машиной следует установить З/4-дюй-

мовый переходник размером 23x4x4 мм. Шланг
подачи воды нельзя растягивать. Если шланг слишком
короткий или же если Вы хотите поменять место
водопроводного крана, шланг следует заменить на

другой шланг специального изготовления.

Тот конец шланга, который подсоединяется к машине,
поворачивается в любую сторону. Для этого следует
ослабить соединительную муфту, повернуть шланг
в желаемое положение и снова затянуть муфту.

Сливной шланг машины может быть направлен либо

в сливное отверстие в полу, либо подвешен к
раковине. Если шланг направляется в сливное

отверстие, его следует поднять на высоту не менее
70 см и не более 1 м, для того чтобы машина не
опорожнялась сама по себе по мере заполнения.

Вода

из

сливного

шланга

должна

вытекать

беспрепятственно, В случае удлинения сливного

шланга машины следует помнить о том, что даже
при удлинении шланга на метр, особенно если
диаметр используемого для удлинения шланга

меньше, чем диаметр шланга машины, могут
возникнуть проблемы с функционированием сливного
насоса [рис, 8).

Прокладка, которая находится в полиэтиленовом
пакете внутри барабана, насаживается на тот разъём

шланга, который подключается к крану, для

обеспечения более плотного соединения. После

Установите машину на твёрдой ровной поверхности.

Машина не должна касаться стен или какой-либо
мебели.

Водозаборный

кран,

слив

воды

и

электрическая розетка должны находиться в удобных

с точки зрения подключения шлангов и кабеля

питания местах. При необходимости пригласите

монтажника (рис. 9)
