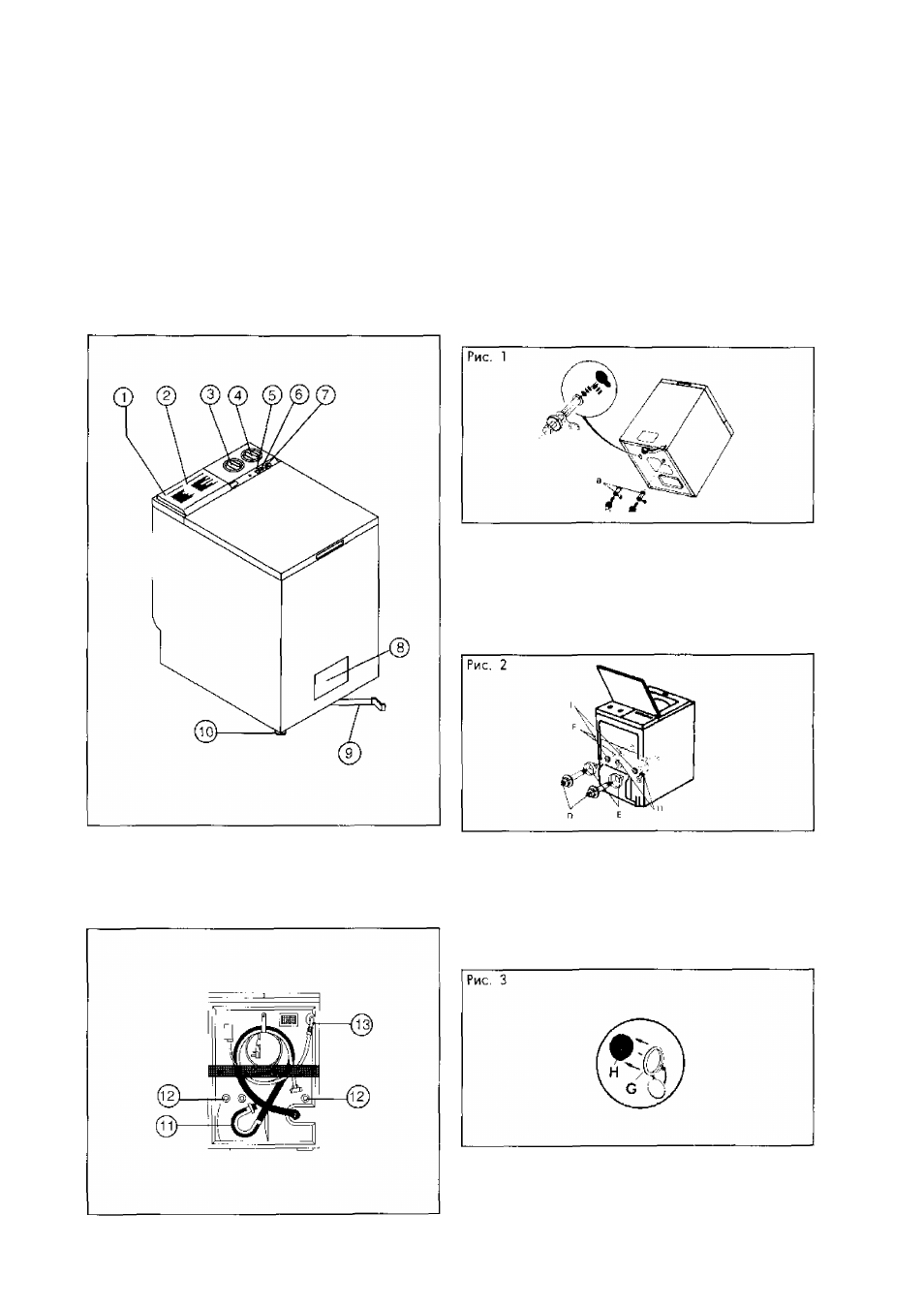

ОПИСАНИЕ МАШИНЫ
УДАЛЕНИЕ
ТРАНСПОРТИРОВОЧНЫХ
ОПОР
1.
Контрольная панель
2.
Программы
3.
Программный механизм
4.
Регулятор температуры
5.
Переключатель питания
6.
Кнопка частичного заполнения
машины
7.
Кнопка прерывания полоскания (вода
остаётся е машине)
8.
Ворсовый фильтр
9.
Рычаг колеса для перемещения машины
10.
Регулируемая ножка
Транспортировочные опоры красного цвета.
Все
транспортировочные
опоры
спедует
обязательно
уАЯлить
переА
началом
жсплуатации
машины.
Опоры
слеАУО'
сохранить на случей послсАующей перевозки
машины
на
новое
место,
например,
при
переезде.
• Наклоните машину назад. Отверните и снимите
два находящихся под машиной болта А. Вытяните
также красные втулки В с помощью колец (рис.
1).
Установите машину в вертикальное положение и
отверните на несколько оборотов гайки пальцев
□. Выверните пальцы вместе с гайками и
снимите их вместе с шайбами. Вытяньте за
кольца красные втулки Е (рис. 2).
11.
Сливной шланг
12.
Винты транспортировочных опор
13.
Шланг подачи воды
Установите чёрные заглушки 6 (которые находятся
в том же пакете, что и инструкция по эксплуатации)
в отверстия Н, оставшиеся после удаления
болтов, нажав для этого на центр заглушки (рис,
3).
Откройте крышку машины и снимите с барабана
пластмассовый стопор (рис. 4).
