ЧЁРНЫЙ/ЖЁЛТЫЙ (№1) и ЧЁРНЫЙ/БЕЛЫЙ (№3) провода: управление включением и блокировкой
стартера (+).
Чёрный/Жёлтый и Чёрный/Белый провода одновременно выполняют функцию включения стартера при
дистанционном или автоматическом запуске двигателя и функцию блокировки стартера в режиме охраны.

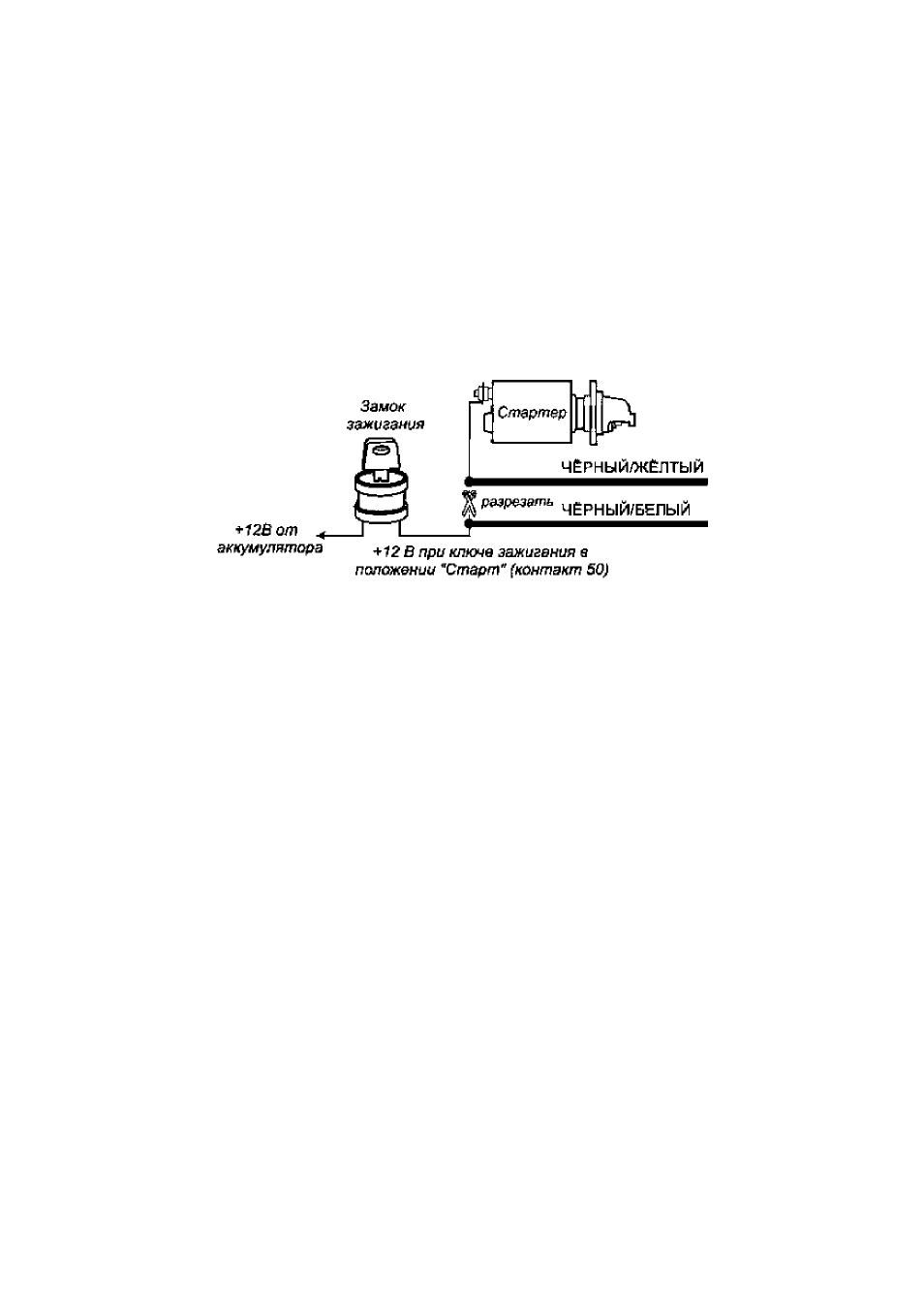

Перережьте провод, идущий от контакта 50/1 замка зажигания к соленоиду стартера автомобиля (на
этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении “ЗА
ПУСК”, и напряжение 0В, когда ключ зажигания находится в любом другом положении).
Подсоедините часть обрезанного провода, идущую от стартера, к Чёрному/Жёлтому проводу.
Подсоедините часть обрезанного провода, идущую от замка зажигания, к Чёрному/Белому проводу.
Максимальный ток встроенного реле блокировки/включения стартера - 25/30А.
УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
ПОДКЛЮЧЕНИЕ СИЛОВОГО 6-КОНТАКТНОГО РАЗЪЕМА СИСТЕМЫ
СИНИЙ провод (№2): выход включения цепи ACC (+)
Подключите Синий провод 6-контактного силового разъема системы к проводу, идущему от замка зажи
гания, который подает питание на аксессуары (дополнительное оборудование автомобиля, например,
на систему климат-контроля). На данном проводе должно быть питание +12 В, когда ключ зажигания
находится в положениях “ВКЛ” (“ON”) и “ACC", и напряжение 0 В, когда ключ зажигания находится в по
ложениях “ВЫКЛ.” ("OFF") и "ЗАПУСК" (CRANK).
При необходимости Синий провод может быть подключен не ко всей цепи питания аксессуаров (допол
нительного оборудования), а к штатному проводу питания какого-либо конкретного устройства (напри
мер, только к цепи питания кондиционера или отопителя).
КРАСНЫЙ провод (№4): сильноточный вход питания +12 В.
Красный провод используется для подачи тока во все цепи, питаемые с помощью встроенных реле
системы запуска двигателя, подключите его к положительной клемме аккумулятора через предохрани
тель 30А.
ЖЁЛТЫЙ провод (№5): выход включения 1-й (основной) цепи зажигания (+) / вход +12 В от замка за
жигания.
Подсоедините Желтый провод 6-контактного силового разъема системы к штатному проводу зажигания
автомобиля, на котором имеется питание +12 В, когда ключ зажигания находится в положениях “ВКЛ”
(“ON”) и "ЗАПУСК" (C
rank
), и напряжение 0В, когда ключ зажигания находится в положениях “ВЫКЛ.”
("OFF") и “ACC” (клемма 15/1 замка зажигания).
ВНИМАНИЕ: Если используется дополнительная блокировка цепи зажигания автомобиля, то Желтый
провод 6-контактного силового разъема системы должен быть подключен к проводу, идущему от замка
зажигания, между местом установки дополнительного реле блокировки и катушкой зажигания.
ЗЕЛЁНЫЙ провод (№6): программируемый выход включения 2-й цепи зажигания или ACC (+).
a) Штатная функция Зелёного провода - выход включения 2-й цепи зажигания. Зелёный провод будет
дублировать работу Жёлтого провода.
b) Вы также можете запрограммировать данный выход системы (программируемая функция № 7) в ре
жим "ACC". Тогда данный провод будет дублировать работу Синего провода.
