Схема подключения штатного клаксона, Внимание, Зажигание – Инструкция по эксплуатации Tomahawk X3
Страница 34: Желтый провод, Желто-зеленый провод, Зажигание желтый провод, Желто-зеленый провод - 12 в
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
'ir о [f^^G=t]^^Wi7CC

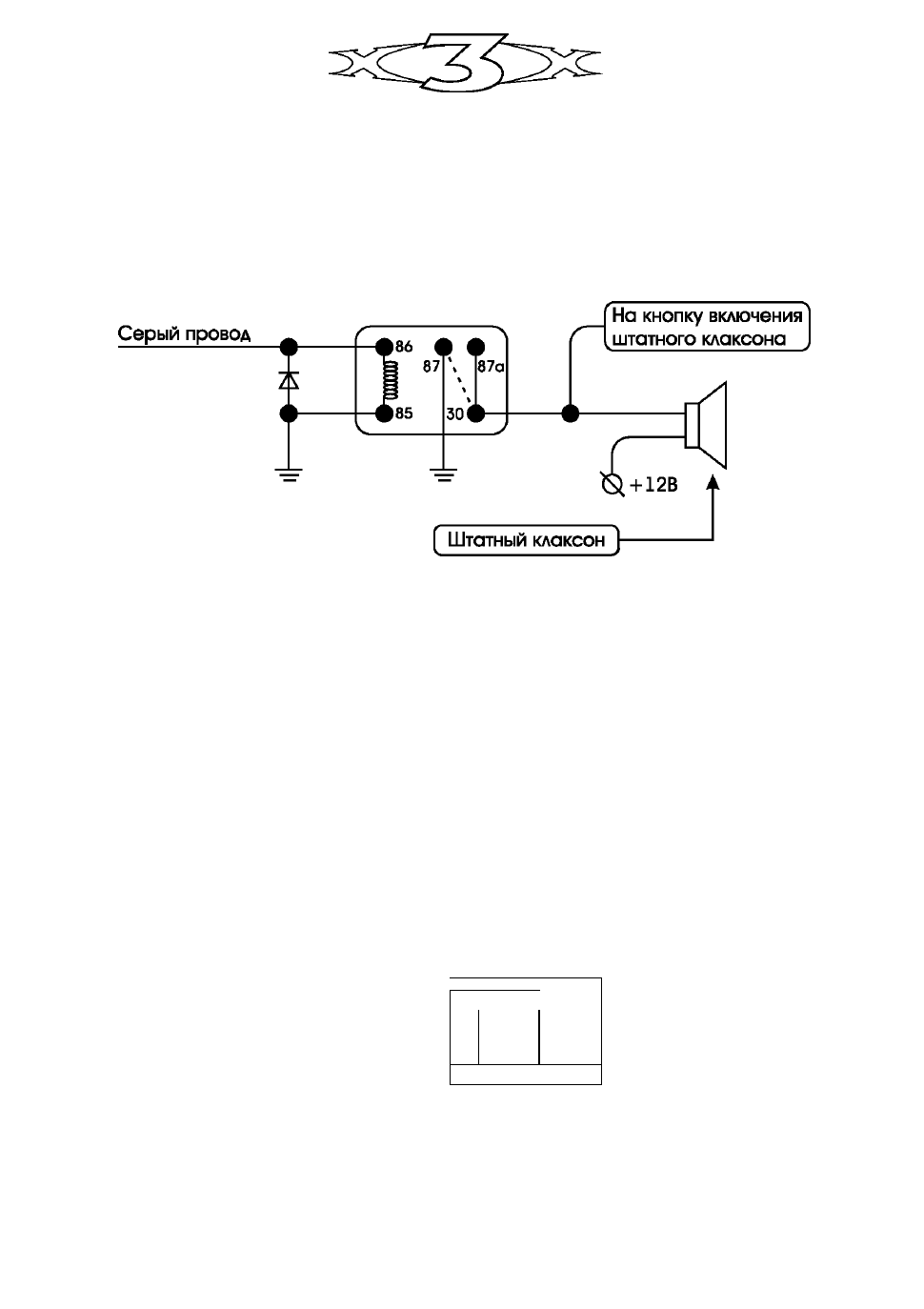

14. Схема подключения штатного клаксона
Tomahawk ХЗ дапускает подключение как обычной сирены, так и штатного клаксона,
вариант использования звукового оповещающего устройства выбирается программно
(см. таблицу программируемых функций).
А
Внимание!
Обязательно используйте сокет с защищающим диодом.
15. Схема организации работы турботаймера/ доп. блокировки двигателя
Для
организации
дополнительной
нормально-разомкнутой
блокировки
зажигания,
а
также
для
возможности
активировать
функцию
турботаймера
с
брелока
необходимо
использовать
нижеприведенную
схему
при
условии,
что
2-й
дополнительный
канал
запрограммирован для работы в режиме турбогаймера.
Зажигание
Желтый провод
■ X •
Желто-зеленый провод
- 12 В
N
-086 i
» •
1
\ 87а
,85
А
V___________
30* j
34
