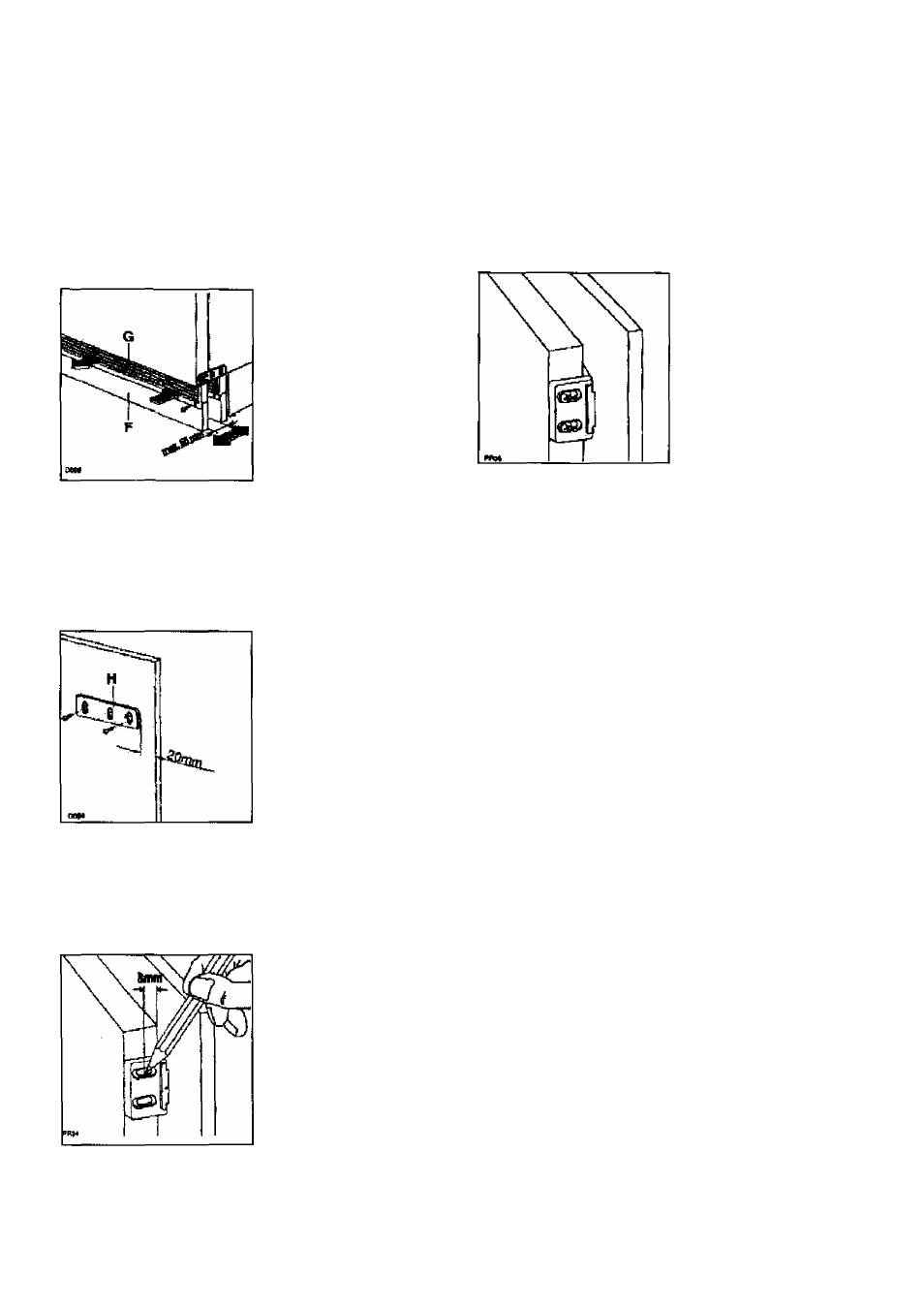

Цоколь (Р) (рис. 7) регулируется по глубине
(максимум 55 мм).
Вентиляция осуществляется через вентиляционную
решетку (С). Воздух входит с правой стороны
решетки, а выходит - с левой. Вентиляционную
решетку закрепить при помощи двух винтов,
входящих в комплект поставки.
Внимание: Следите затем, чтобы ничто не мешало
потоку воздуха через вентиляционную решетку.
рис. 7
Снимите уголки и просверлите отверстия 2 мм.
Снова установите угловые элементы на крепеж
двери и зафиксируйте их приложенными винтами
(3,5 X 16 мм). При необходимости для регулировки
мебельной
дверцы
следует
использовать
регулировочное расстояние продольных отверстий.
После завершения работ проверьте, чтобы двери
закрывались плотно и ровно.
Рис. 10
Удерживая дверной крепеж (Н) в соответствии с
чертежом
на
внутренней
стороне
мебельной
дверцы
вверху
и
внизу,
пометьте
внешние
отверстия для винтов.
Наметьте отверстия и укрепите дверной крепеж
винтами 3,5 X 16 мм на мебельной дверце.
Рис. 8
Откройте дверь прибора и мебельную дверцу
примерно на 90".
Установите угловые элементы на крепеж двери.
Удерживая вместе мебельную дверцу и дверь
прибора, обозначьте отверстия.
Рис. 9
