Указания по установке под рабочую
поверхность

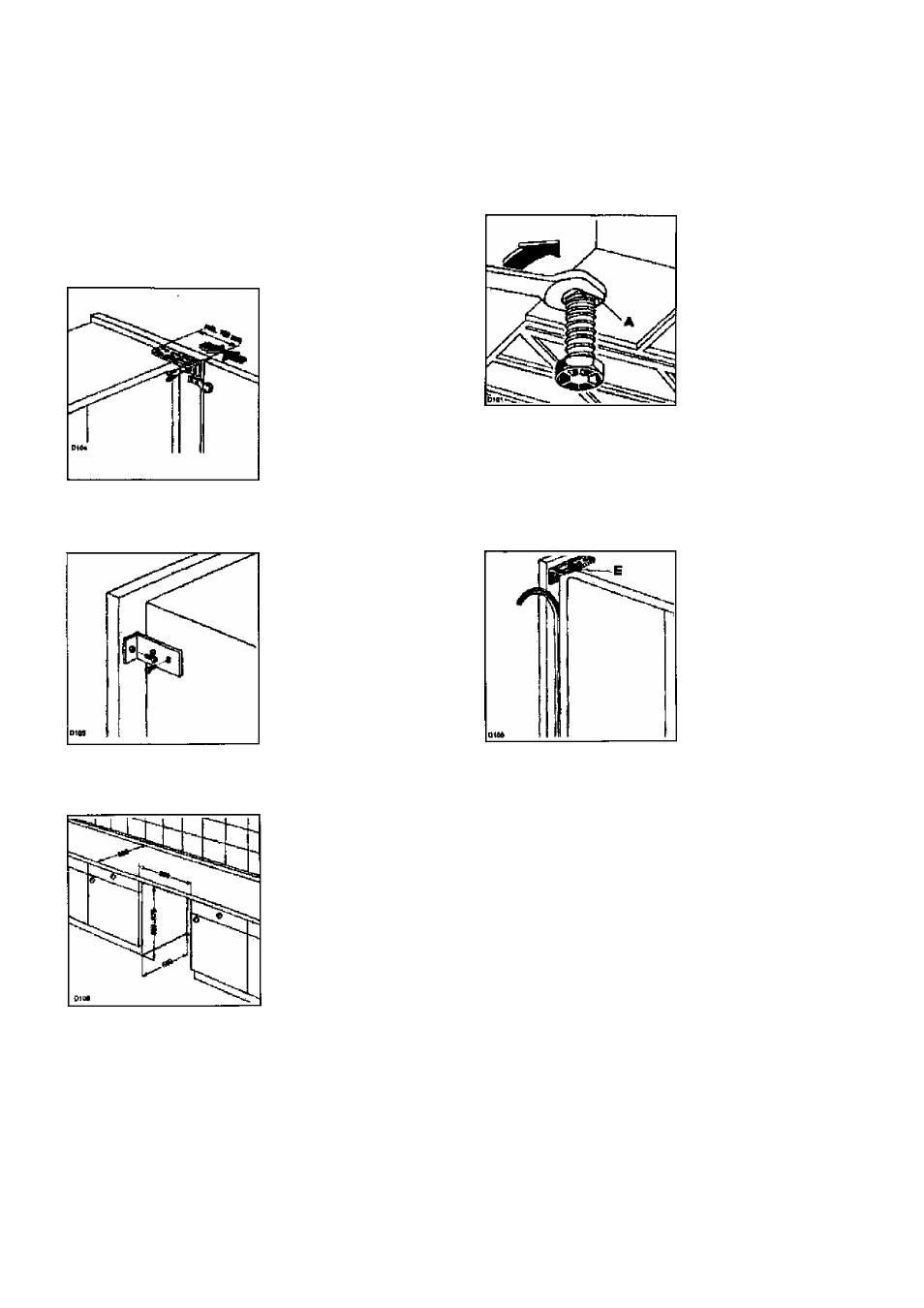

Снэть штифты (А), рааделительный элемент (В) (рис. 1)
и дверь.
Укрепить боковую панель в соответствии с рис. 2
на верхнем или нижнем шарнире.
Снова установить дверь, штифты (А) и раздели
тельный элемент (В) (рис. 1).
Рис. 2
Укрепить боковую панель сзади при помощи
уголков, входящих в комплект поставки (рис. 3).
Рис. 3
Выставить прибор с помощью регулируемых ножек
(рис. 5). Для того, чтобы прибор имел желаемую
высоту,
ножки
следует
совсем
вывинтить.
Завинтить приложенные гайки (А) и снова устано
вить ножки. Отрегулировать высоту и затянуть гайки.
Рис, 5
Поместить прибор в нишу и придвинуть его к
боковой стенке мебели со стороны шарниров.
Сверху или сбоку закоепитьпоибоочеоезотвеостия
(Е). Укрепить при помощи вжатия профиль для
закрытия швов между прибором и боковой стенкой
мебели (рис. 6).
Рис. 6
Ниша может иметь высоту от 820 мм до 870 мм
(рис. 4).
Рис. 4
