ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Стартер
/ ! ПРЕДУПРЕЖДЕНИЕ!
т \ • Возвратная пружина напряжена в корпусе
^ стартера и в случае небрежного
обращения может выскочить и причинить
травму.
• Будьте осторожны, заменяя пружину или
шнур стартера. Наденьте защитные очки.
Замена поврежденного или изношенного
шнура стартера
*(£Ш>

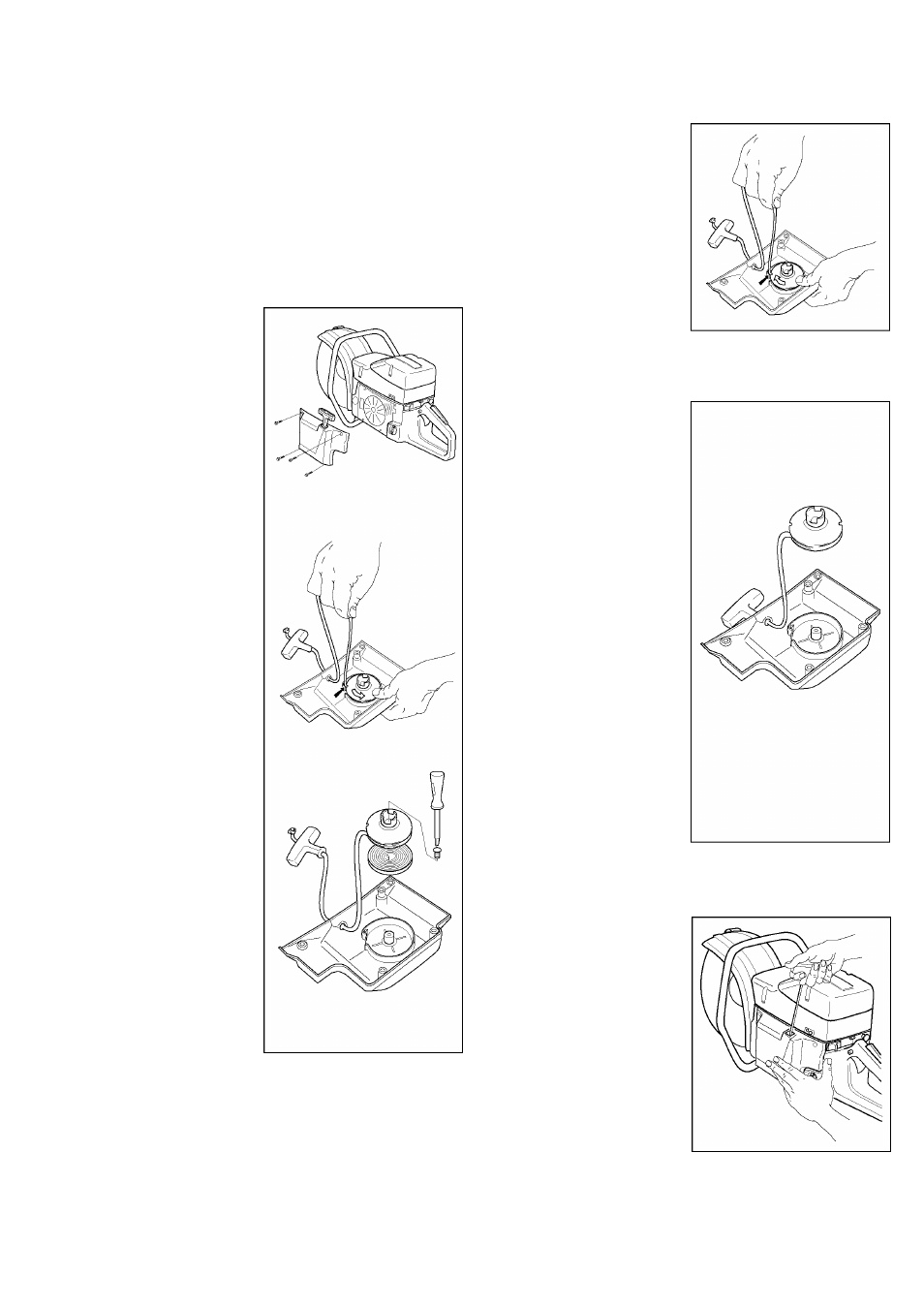

Открутите винты, крепящие
стартер к картеру двигателя,
и снимите стартер.
Вытяните шнур стартера
примерно на 30 см и
поднимите через выемку в
шкиве. Поставьте пружину
стартера в нейтральное
положение, осторожно
вращая шкив в обратном
направлении.
Отверните винт в центре
шкива и снимите шкив.
Введите и закрепите на
шкиве новый шнур.
Намотайте около трех
оборотов шнура на шкив.
Соберите шкив стартера с
возвратной пружиной так,
чтобы конец пружины
упирался в шкив. Закрепите
винт в центре шкива.
Пропустите шнур стартера
через отверстие в корпусе и
ручке. Затем завяжите
большой узел на шнуре
стартера.
Напряжение возвратной пружины
Поднимите шнур стартера в
выемке шкива и поверните
шкив примерно два оборота
по часовой стрелке.
ВНИМАНИЕ! Проверьте,
чтобы шкив стартера мог
повернуться еще на
минимум 1/2 оборота при
полностью вытянутом шнуре.
Замена сломанной возвратной пружины
Поднимите шкив (см.главу
"Замена р^вре^деннсга или
изношенного шнура
отар-^ера"). Не забудьте, что
пружина сидит в корпусе
стартера в напряженном
состоянии.
Снимите винты,
удерживающие кассету
пружины.
Отсоедините пружину,
слегка постукивая
стартером, повернув его
внутренней стороной вниз,
по верстаку. Если во время
сборки пружина выскочила,
закручивать ее надо от
периферии к центру.
Смажьте пружину невязким
маслом. Соберите шкив,
напрягите возвратную
пружину.
Сборка стартера
• Соберите стартер, сначала
вытянув шнур стартера, а
затем установив стартер на
картере двигателя. Затем
отпустите шнур плавно,
чтобы зубцы вошли в
зацепление со шкивом.
• Вставьте и затяните винты,
которые крепят стартер.
