22
Установка/ подключение
Внимание: Сначала проведите электрические подключения, затем проверьте их правильность.

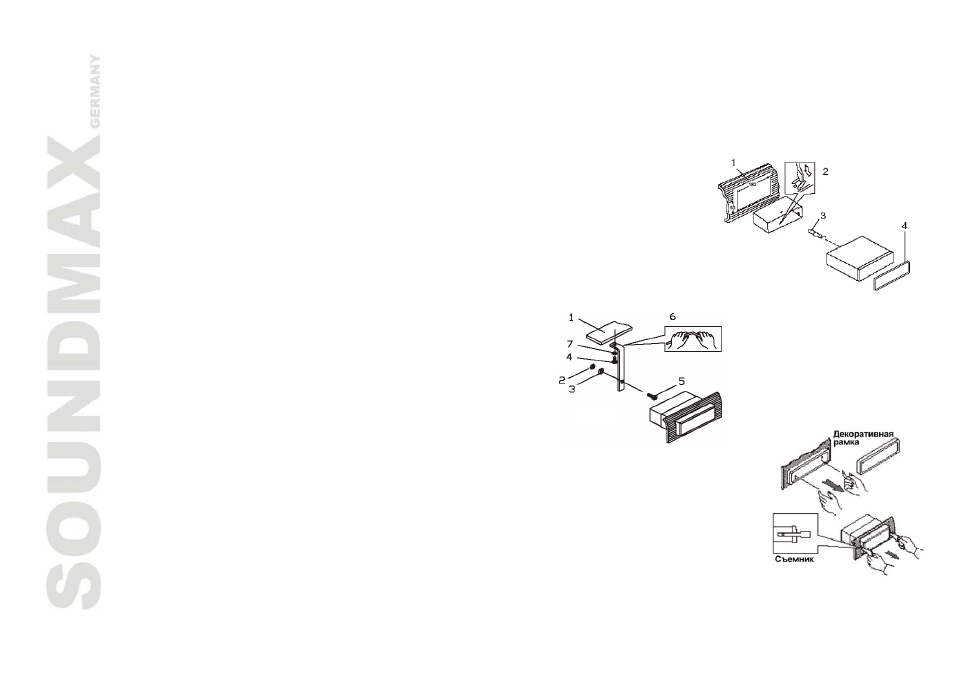

Установки изделия
1. Вставьте установочный кожух в приборную панель.
2. После установки кожуха автомагнитолы в приборную панель автомобиля
выберите на кожухе те металлические язычки, которые соответствуют
толщине приборной панели, и отогните их, чтобы зафиксировать кожух на
месте.
3. Закрепите заднюю сторону изделия.
После закрепления установочного болта и разъема питания установите
резиновую втулку, обеспечив тем самым надежную фиксацию изделия в
отсеке для магнитолы автомобиля.
1. Приборная панель автомобиля
2. Гайка (5 мм)
3. Пружинная шайба
4. Винт (5 x 25 мм)
5. Винт
6. Металлическая планка
7. Плоская шайба
4. Установите защитную рамку.
Снятие изделия
Вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на себя.
(При установке декоративной рамки на место направьте сторону с выемками вниз
и установите рамку.)
Вставьте съемники, входящие в комплект магнитолы, в пазы на обеих сторонах
устройства, как показано на рисунке, чтобы они зафиксировались со щелчком.
Для того, чтобы вынуть магнитолу из приборной панели автомобиля, потяните за
съемники на себя.
