7.2. Электрические подключения
Духовки, оснащенные трехполюсным питающим кабелем, сконструированым для
работы на переменном токе напряжением и частотой, указанными на приборе и
в руководстве по обслуживанию.
• Подключение встраиваемой духовки к электрической сети должно произво-
диться только к сети переменного тока через правильно смонтированную роз-
етку с защитным заземляющим контактом.
• Необходимо убедиться, что вилка и розетка легко совмещаются друг с другом.
• Сечение проводки должно соответствовать потребляемой модности и иметь
достаточную изоляцию.
• Соединительный шнур не должен касаться греющихся поверхностей духовки и
нагреваться до температуры на 50 °С выше комнатной.
7.2.1. Установка кабеля питания

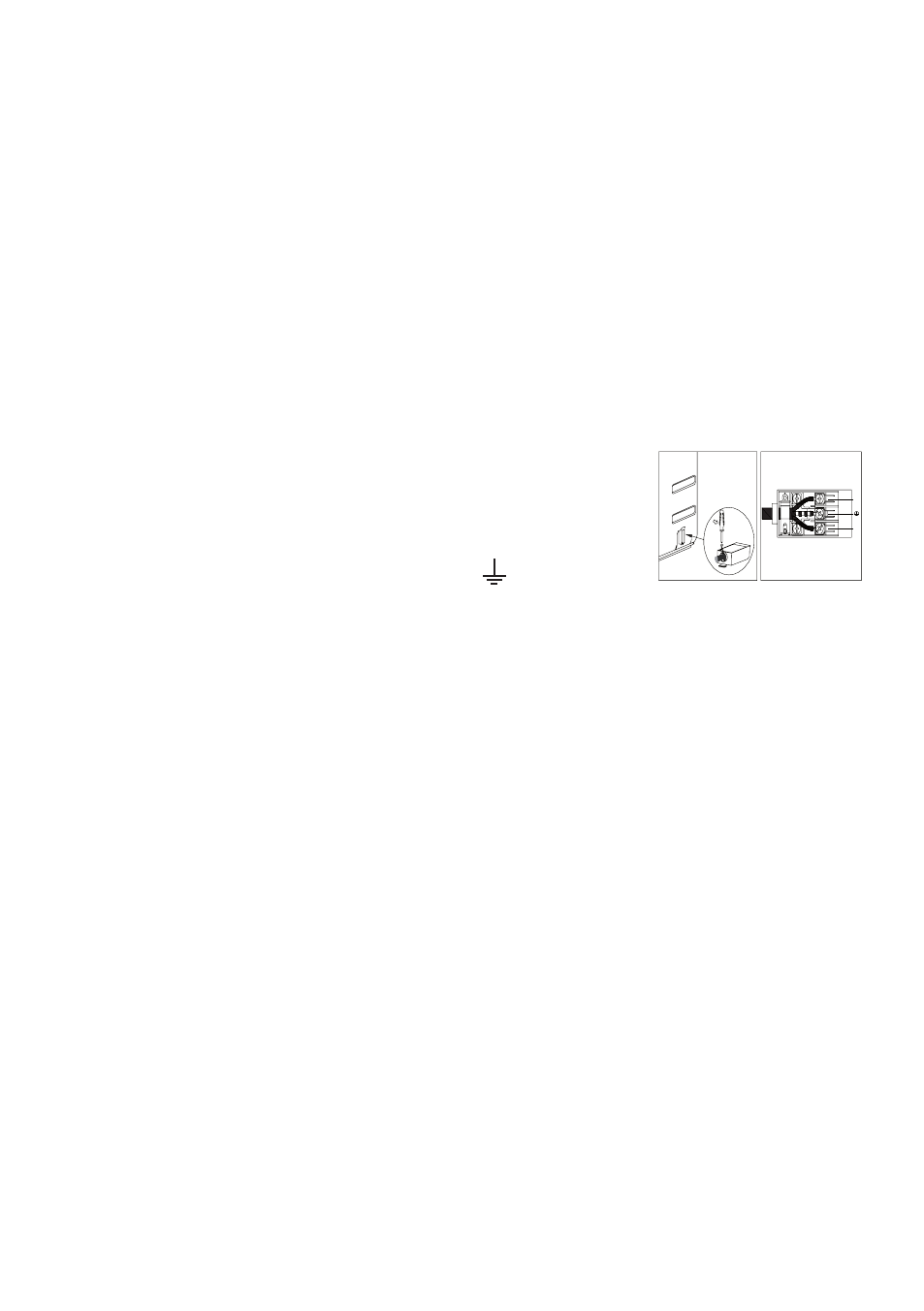

• Отверните винты и снимите крышку входного щитка.
• Присоедините провода в следующем порядке:
– голубой
– к клемме N (нейтральный провод),
– коричневый
– к клемме L (фазовый провод),
– желто-зеленый – к клемме «земля» .
• Установите на место крышку входного щитка.
7.2.2. Подключение кабеля питания к электросети
• Установите стандартную вилку, полностью подходящую к имеющейся уста-
новленной розетке, соответствующую стандартам, указанным на табличке
с техническими данными прибора. При подключении кабеля питания не-
посредственно к электросети, установите многополюсной автоматический
выключатель. Он должен соответствовать нагрузке и действующим нормам
(провод заземления не должен отключаться).
• Перед выполнением подключений, убедитесь, что выполнены нижепере-
численные пункты:
– Электробезопасность прибора может быть обеспечена, только если он
правильно и надежно заземлен в соответствии с нормами электро-
безопасности. Всегда проверяйте работоспособность заземления; если
у вас есть сомнения, пригласите квалифицированного специалиста для
проверки системы. Производитель не несет ответственности за ущерб,
вызванный отсутствием заземления.
– Перед подключением прибора к электросети, удостоверьтесь, что харак-
теристики, указанные на табличке прибора (или упаковке) соответствуют
характеристикам электрической сети в вашей квартире.
– Убедитесь, что допустимая мощность системы и разъема будет соответ-
ствовать максимальному энергопотреблению, указаному на табличке с
техническими данными прибора. Если у вас есть сомнения, обратитесь к
N
L
