Инструкция по эксплуатации Pioneer DEH-P4100R
Страница 9

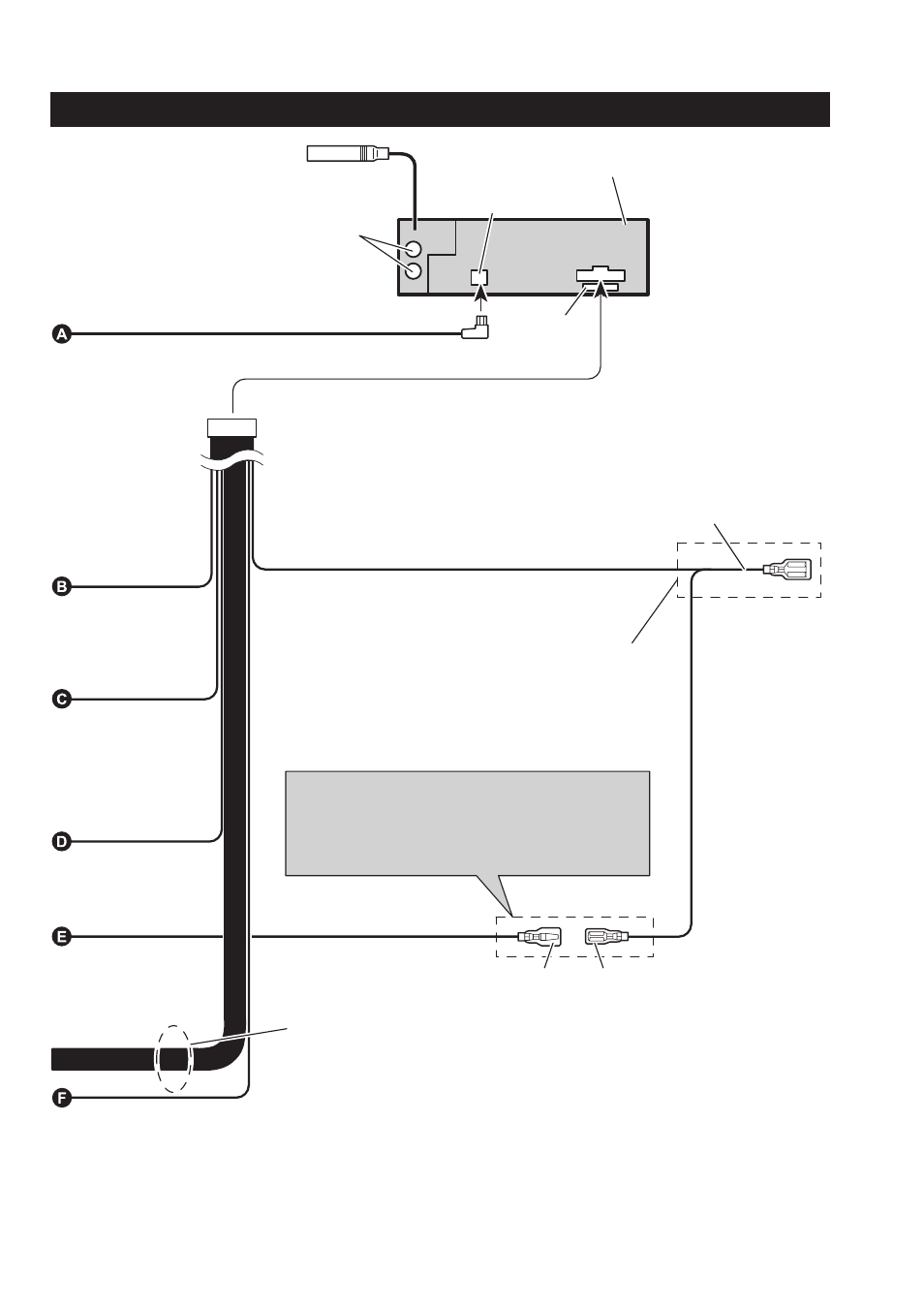

9
Гнездо антенны
Это устройство
Вход IP-BUS (синий)
Задний выход
Обратитесь к разделу Подключение
устройства к продающемуся отдельно
усилителю мощности
Предохра-
нитель
Синий/белый
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного напряжения.)
Обратитесь к разделу Подключение устройства к
продающемуся отдельно усилителю мощности
Расположение контактов разъема ISO зависит от
типа автомобиля. Подключите 6* и 7* , если
Контакт 5 является контактом управляющей
антенны. При использовании автомобиля другого
типа никогда не соединяйте 6* и 7*.
Синий/белый (6* )
Синий/белый (7* )
К разъему управления автономной
антенны. (Максимум 300 мА 12 В
постоянного напряжения.)
Контакты громкоговорителей
Белый: Передний левый
3
Белый/черный: Передний левый
#
Серый: Передний правый
3
Серый/черный: Передний правый
#
Зеленый: Задний левый
3
Зеленый/Черный: Задний левый
#
Фиолетовый: Задний правый
3
Фиолетовый/черный: Задний правый (-)
