8

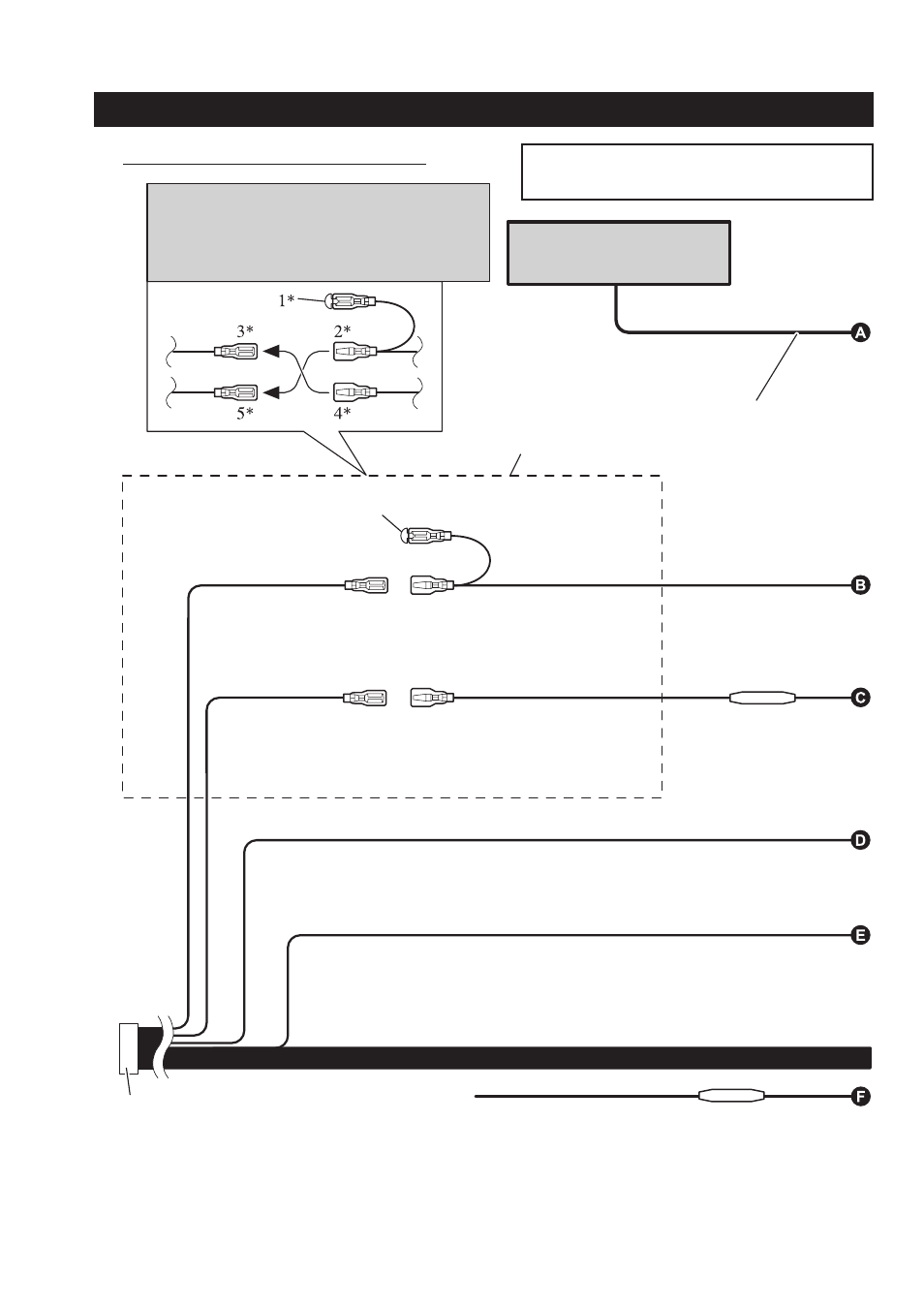

Схема подключения
n Основные подключения
Проводка этого устройства окрашена в
соответствии с новым стандартом.
Примечание:
В зависимости от типа автомобиля, функции
3* и 5* могут отличаться. В этом случае
подключите 2* к 5*, а 4* к 3*.
Проигрыватель Малти КД
(продается отдельно)
Кабель IP-BUS
Подключите контакты одного
цвета друг к другу.
Колпак (1* )
Если этот разъем не используется,
не удаляйте колпак.
Желтый (3* )
Резерв (или
Дополнительно)
Желтый (2* )
К разъему, на который
питание подается постоянно,
независимо от положения
ключа зажигания.
Красный (5* )
Дополнительно
(или Резерв)
Красный (4* )
К электрическому разъему,
управляемому ключом зажигания
(12 В постоянного напряжения)
включение/выключение.
Предохранительное
сопротивление
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях разъем ISO может быть
разделен надвое. В этом случае подключите оба
разъема.
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключите
его к контакту Audio Mute (приглушение звука) на
сотовом телефоне. Если Вы не используйте сотовый
телефон, не подключайте контакт Audio Mute.
Предохранительное сопротивление
