Pioneer DEH-P5600MP - Инструкция (Страница 6)

6

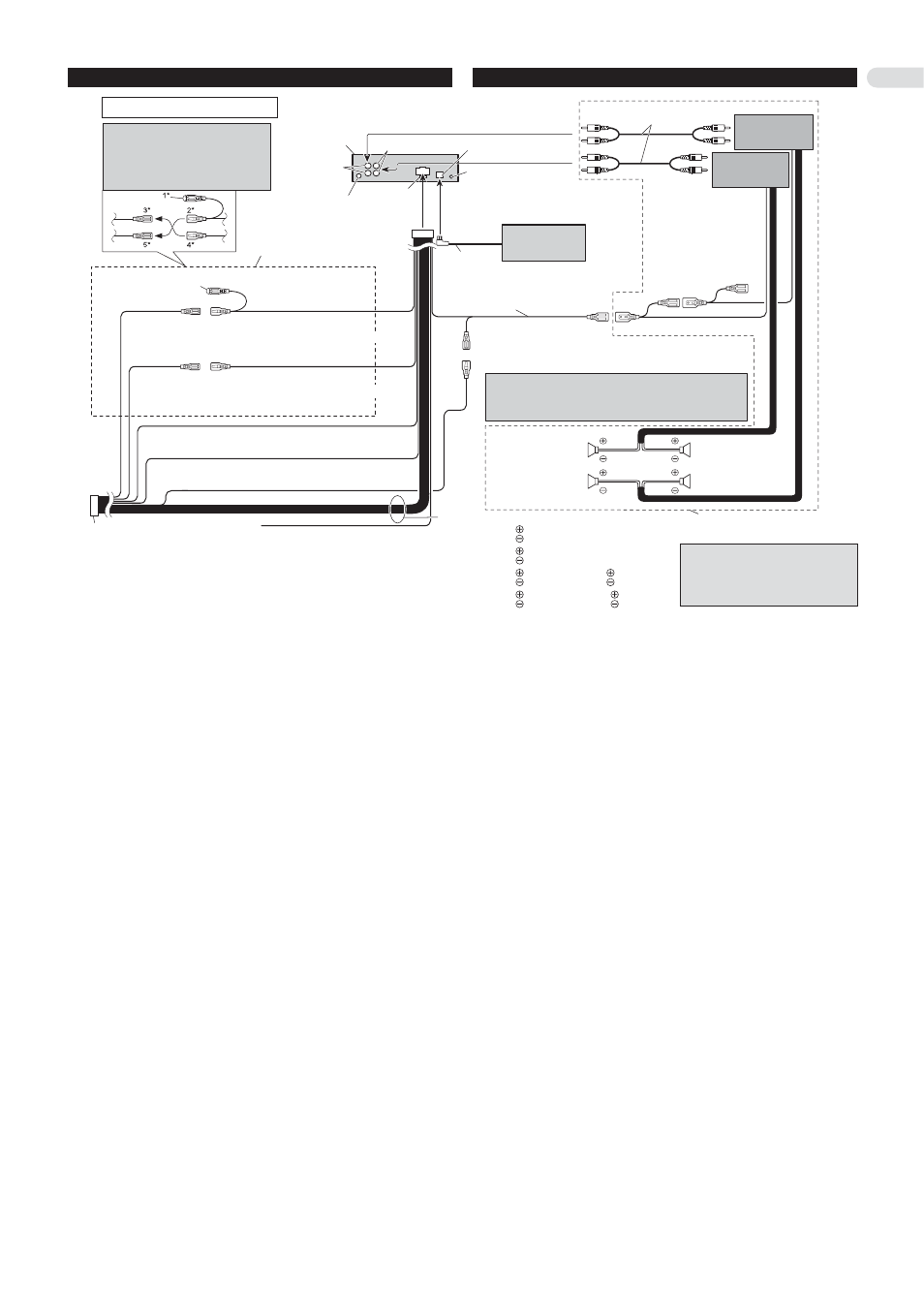

Подключение аппарата
Аппарат соответствует новым цветам проводов.
Примечание
В зависимости от типа автомобиля функции
проводов 3* и 5* могут быть разными.
В таком случае обязательно соединяйте
2* с 5* и 4* с 3*.
Соедините провода одинако
вого цвета друг с другом.
Данный аппарат
Предохранитель
Разъем для антенны
Передний выход
Выход на сабвуфер
или выход с сигна
лом без затухания
Крышка (1*)
Когда разъем не используется,
не снимайте крышку.
Желтый (3*)
Резервный
(или аксессуары)
Красный (5*)
Аксессуары
(или резервный)
Желтый (2*)
К клемме, которая всегда находится под напряжением
независимо от положения замка зажигания.
Красный (4*)
К клемме, управляемой ВКЛЮЧЕНИЕМ/ВЫКЛЮЧЕНИЕМ
замка зажигания (12 В пост. тока)
Оранжево белый
К клемме выключателя освещения
Черный (заземление)
На массу (к металлическому корпусу автомобиля)
Разъем стандарта ISO
Примечание
В некоторых автомобилях разъем стандарта
ISO может быть разделен на два. В таком слу
чае подключайте к обоим разъемам.
Желто черный
Если пользуетесь сотовым телефоном, то подключите
его при помощи провода функции «Audio Mute» [Отк
лючение звука аудиосистемы] на сотовом телефоне.
Если не пользуетесь, оставьте провод «Audio Mute»
свободным от соединений. Провода акустических систем
Белый:
фронтальной левой АС
Бело черный: фронтальной левой АС
Серый: фронтальной правой АС
Серо черный: фронтальной правой АС
Зеленый: тыловой левой АС или сабвуфера
Черно зеленый: тыловой левой АС или сабвуфера
Фиолетовый: тыловой правой АС или сабвуфера
Черно фиолетовый: тыловой правой АС или сабвуфера
Примечание
Измените исходную настройку устройства (смот
рите Инструкция по эксплуатации). Выход кана
ла сабвуфера на данном аппарате является
монофоническим.
Выполните эти соединения в случае использования допол
нительного усилителя.
Сабвуфер Сабвуфер
Левый канал Правый канал
Фронтальная АС Фронтальная АС
Распределение штыревых контактов разъема ISO будет разным в зависи
мости от типа автомобиля. Соединяйте 6* и 7*, когда штыревой контакт
5 относится к управлению антенной. В автомобиле иного типа никогда не
соединяйте 6* и 7*.
Сине белый (7*)
К разъему релейного управления автоматической антенной
(макс. 300 мА, 12 В пост. тока).
Сине белый
К разъему управления системой на усилителе
мощности (макс. 300 мА, 12 В пост. тока).
Сине белый (6*)
Вход шины IP BUS (синий)
Соединительные кабели с штекерами RCA
(продаются отдельно)
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Кабель
шины IP BUS
Дистанционное управления системой
Многодисковый
CD плейер
(продается отдельно)
Разъем для кабельного дис
танционного управления
Пожалуйста, смотрите
инструкцию к устройству кабельного дистан
ционного управлению (продается отдельно).
