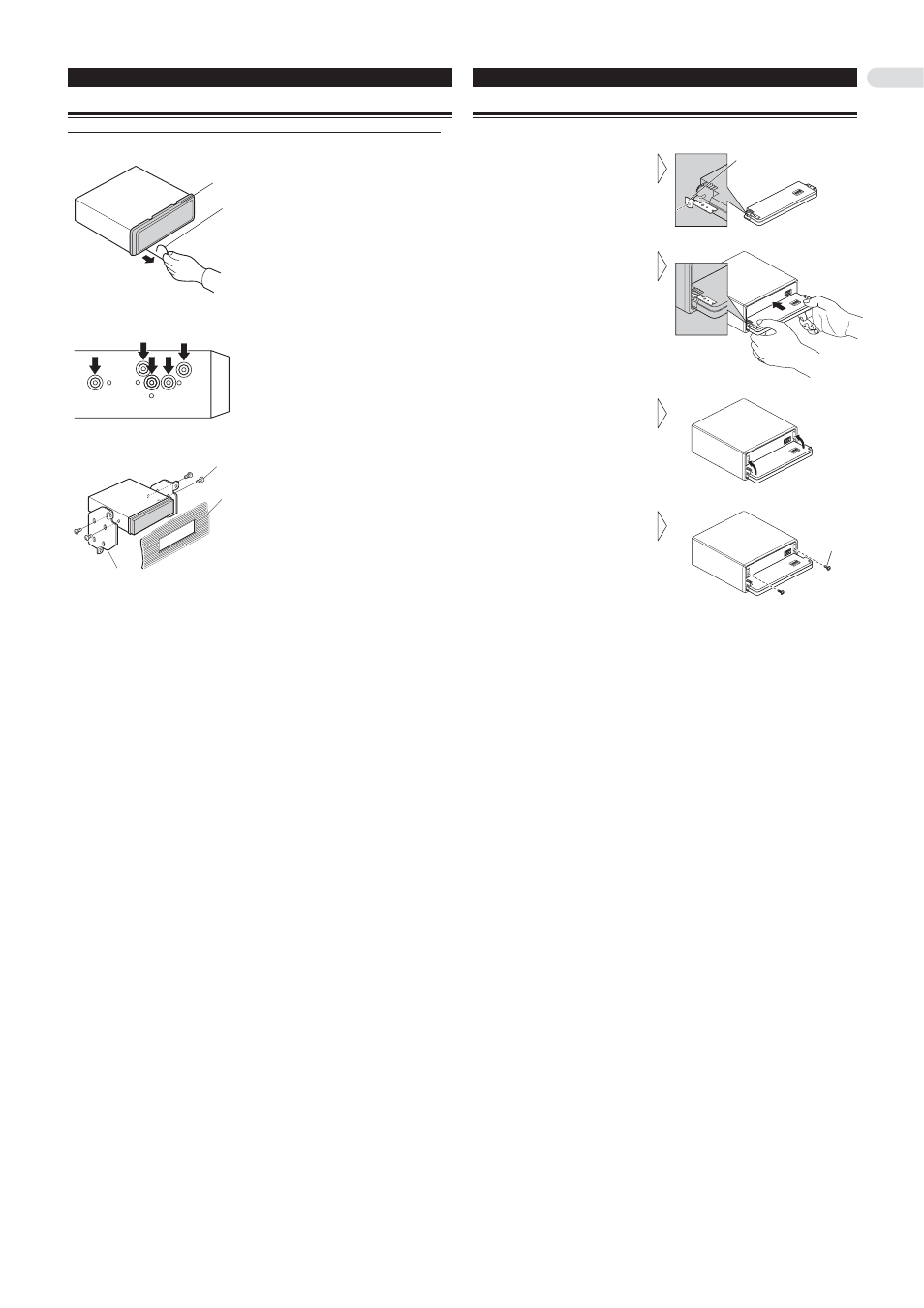

Подключение аппарата
Задний монтажный узел стандарта DIN
Установка с использованием нарезных отверстий на боковых сторонах аппарата
1. Выньте раму.
Прикрепление передней панели
Если Вы не пользуетесь функцией снятия и прикрепления передней панели, то прикрепите переднюю па
нель к аппарату при помощи прилагаемых крепежных винтов и защелок.
Вставьте отпирающий стержень в отверстие в нижней части
рамы и тяните наружу, чтобы вынуть раму. (Когда будете
снова прикреплять раму на место, поверните ее стороной с
канавкой вниз, и прикрепите раму.)
Выберите положение, в котором нарезные отверстия кронш
тейна и нарезные отверстия аппарата совпадают (подогнаны
друг к другу), и завинтите винты в 2 местах на каждой сторо
не. В зависимости от формы нарезных отверстий в
кронштейне используйте либо стяжные винты (5 х 8 мм),
либо винты с плоской поверхностью (5 х 9 мм).
Рама
Винт
Приборная панель или консоль
Фабричный радиомонтажный кронштейн
2. Прикрепите аппарат к фабричному радиомонтажному кронштейну.
1. Прикрепите защелки к обеим сторо
нам передней панели.
2. Приставьте переднюю панель к ап
парату
3. Защелкните защелки в вертикаль
ном положении.
4. Прикрепите переднюю панель к ап
парату при помощи крепежных вин
тов.
Крепежный винт
Защелка
