Глава 2. Установка
16
Руководство пользователя цифрового видеорегистратора
РУССКИЙ
VIDEO
INPUT
RS-485
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
HDMI
Зависит от дисплея
HDMI-кабель
4-канальный и 8-канальный цифровые видеорегистраторы

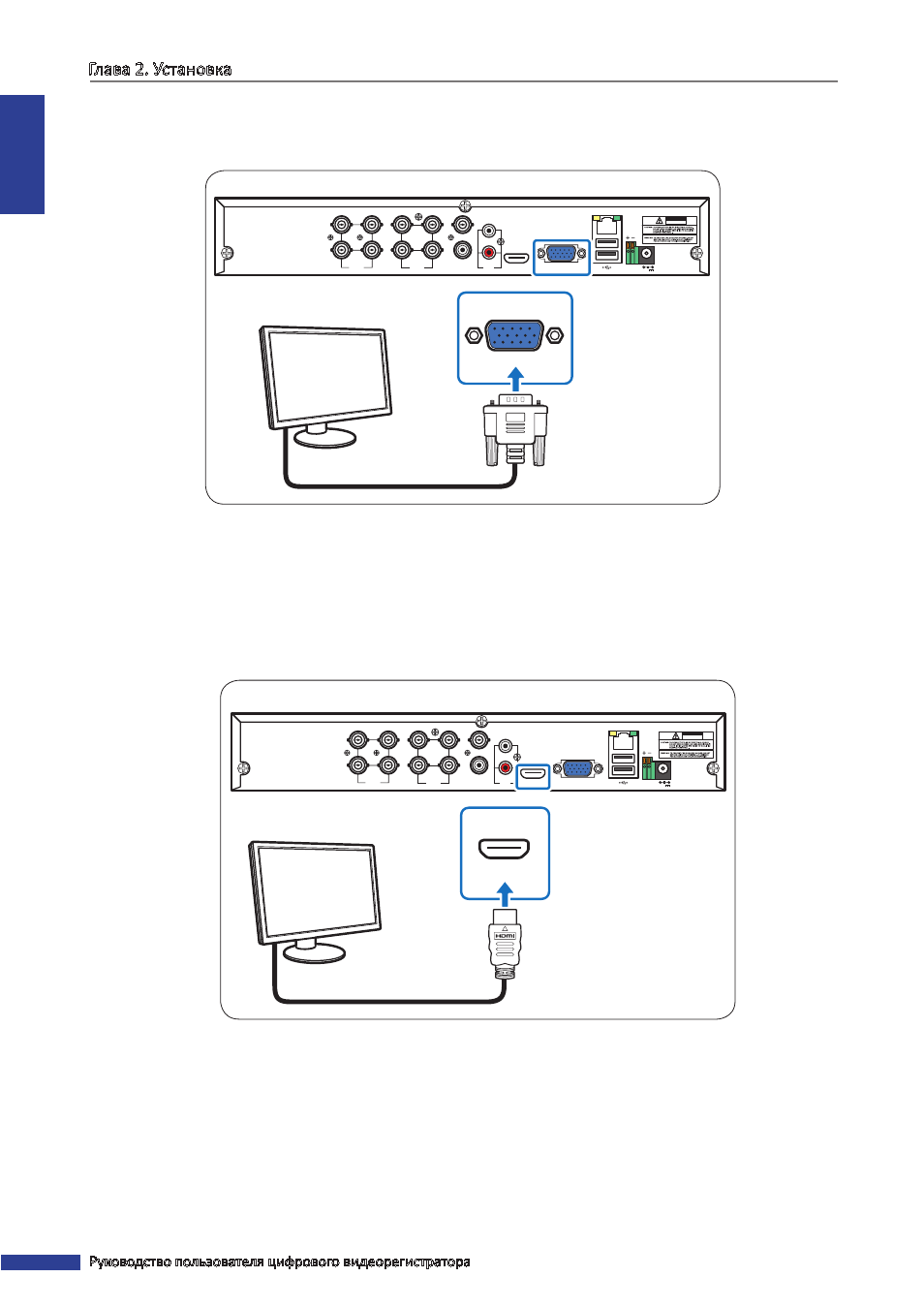

2.3.2 Подключение к VGA-выходу
Подключите монитор к VGA-видеовыходу цифрового видеорегистратора, как показано на иллюстрации.
2.3.3 Подключение к HDMI-выходу
Подключите монитор к HDMI-видеовыходу цифрового видеорегистратора, как показано на иллюстрации.
VIDEO
INPUT
RS-485
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
VGA
4-канальный и 8-канальный цифровые видеорегистраторы
VGA-кабель
Зависит от дисплея
