Прокладка оптического кабеля
Примечание:
N Старайтесь не сильно изгибать оптический
кабель. Радиус изгиба не должен превышать
25 мм, в противном случае кабель не сможет
обеспечить оптимальную передачу сигналов,
и аппарат будет работать некорректно.
N Прокладывайте оптический кабель таким
образом, чтобы сверху на нем не было ника-
ких тяжелых предметов, а также, чтобы об
него нельзя было споткнуться, и он не мог
быть защемлен, например, дверью.
N Диаметр петли должен быть не менее 200 мм,
так чтобы оставшийся кабель не смог растя-
нуться.
N Подключая оптический кабель к аппарату,
используйте специальный зажим для пре-
дотвращения сильного изгиба кабеля.
N Прокладывая оптический кабель, так чтобы
при движении он не мог контактировать с та-
кими подвижными частями автомобиля, как,
например, коробка переключения скоростей,
ручной тормоз или механизм передвижения
сидений. Старайтесь, чтобы кабель проходил
как можно дальше от обогревателя и отвер-
стий, из которых выходит теплый воздух.
T
T
T
T
T Использование гофрированной трубки
Во избежание растягивания оптического
кабеля используйте гофрированную трубку,
обрезав ее до нужного размера.
NNNNN Вставьте оптический кабель в гофрирован-
ную трубку.
Оптический кабель
Гофрированная трубка

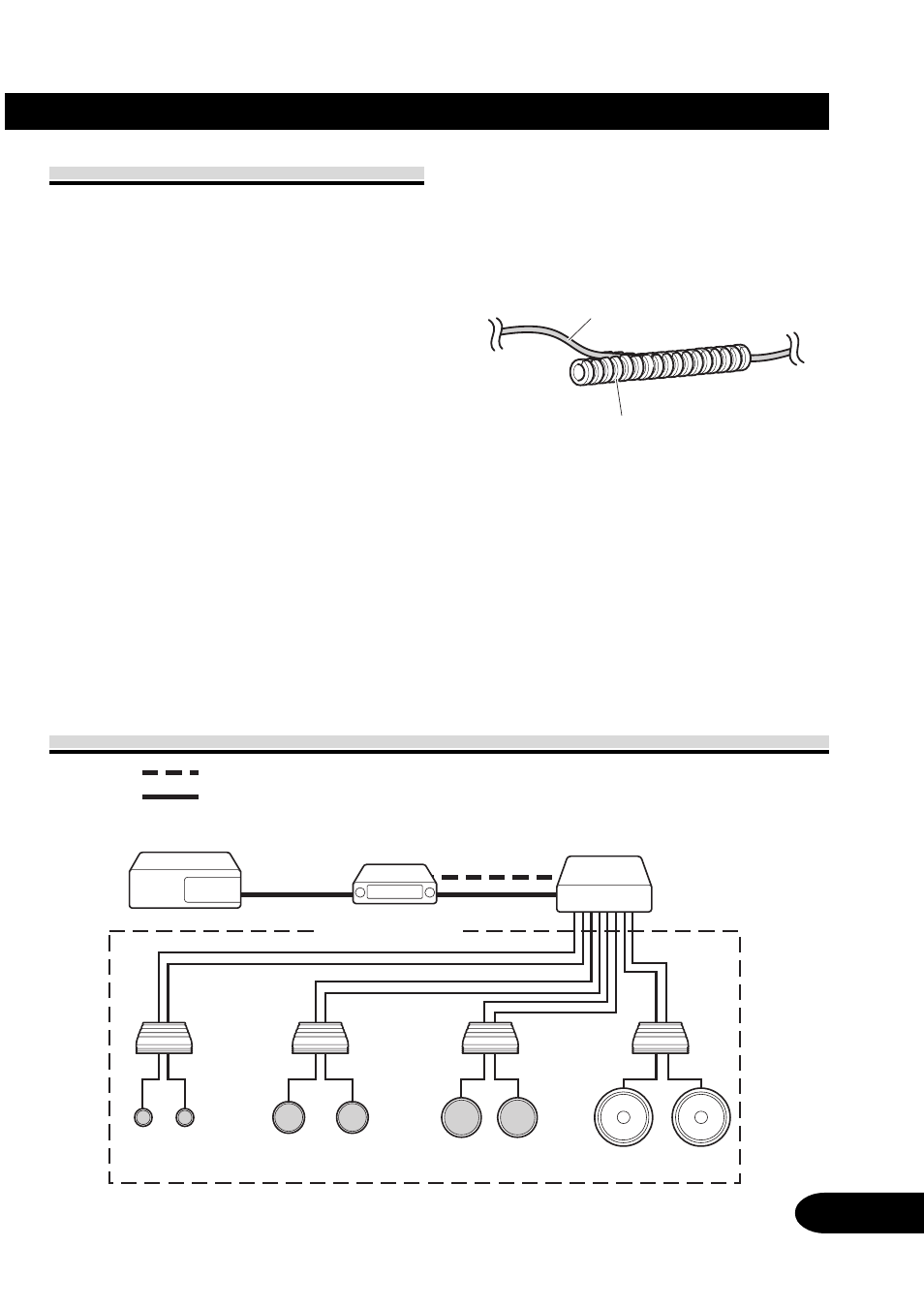

Пример установки
Оптический кабель
Кабель IP-BUS
Проигрыватель нескольких компакт-
дисков (приобретается отдельно)
DEX-P9R (приобре-
тается отдельно)
DEQ-P9
Входной разъем
RCA усилителя
Фронтальный
твиттер
Фронтальный дина-
мик средних частот
Фронтальный
вуфер
Сабвуфер
